Kuidas sadestatakse grafiidile CVD ränikarbiidi kate?

A CVD ränikarbiidi (SiC) katemoodustub kuumutatud grafiidikomponendi kokkupuutel kontrollitud lähtegaasidega keemilise aurustamise-sadestamise reaktoris. Reaktiivsed liigid jõuavad grafiidi pinnale, kus SiC tuumastub ja kasvab tihedaks polükristalliliseks kihiks. Pooljuhtsustseptorite ja vahvlikandjate puhul sõltub edukas sadestamine grafiidi puhtusest, pinna ettevalmistamisest, temperatuurist, rõhust, gaasikeemiast, massiülekandest, geomeetriast ja soojuspaisumise ühilduvusest.

Eesmärk ei ole lihtsalt grafiiti "katta", vaid luua kõrge puhtusastmega protsessipind, millel on kontrollitud paksus, karedus, stöhhiomeetria ja liidese terviklikkus.

1. Grafiitsubstraadist CVD-valmidusega pinnani

Protsess algab substraadi valiku, töötlemise ja puhastamisega.Kõrge puhtusastmega isostaatiline grafiitkasutatakse tavaliselt, kuna see ühendab endas töödeldavuse, termilise stabiilsuse ja suhteliselt ühtlase mikrostruktuuri.

Peamised substraaditegurid on puhtus, tihedus, poorsus, tera struktuur ja soojuspaisumistegur (CTE). Sustseptorite ja vahvlikandjate puhul on töötlemise täpsus sama oluline, kuna tasku sügavus, tasapinnalisus, serva geomeetria ja seina paksus võivad mõjutada gaasivoolu ja lõplikku termilist käitumist.

Lihtsustatud järjestus on järgmine:

Grafiidi valik → Täppistöötlus → Puhastamine → Pinna ettevalmistamine → CVD-sadestamine → Kontrollimine

Enne sadestamist peab pind olema puhas ja tuumade tekkeks sobiv. Saastumine, lahtised osakesed või lokaalsed pinnakahjustused võivad häirida varajast ränikarbiidi kasvu ja hiljem muutuda nõrkadeks piirkondadeks, aukudeks või ebaühtlasteks aladeks. Substraadi ettevalmistamist ja kattekihi pealekandmist tuleks seetõttu käsitleda ühe integreeritud protsessina.

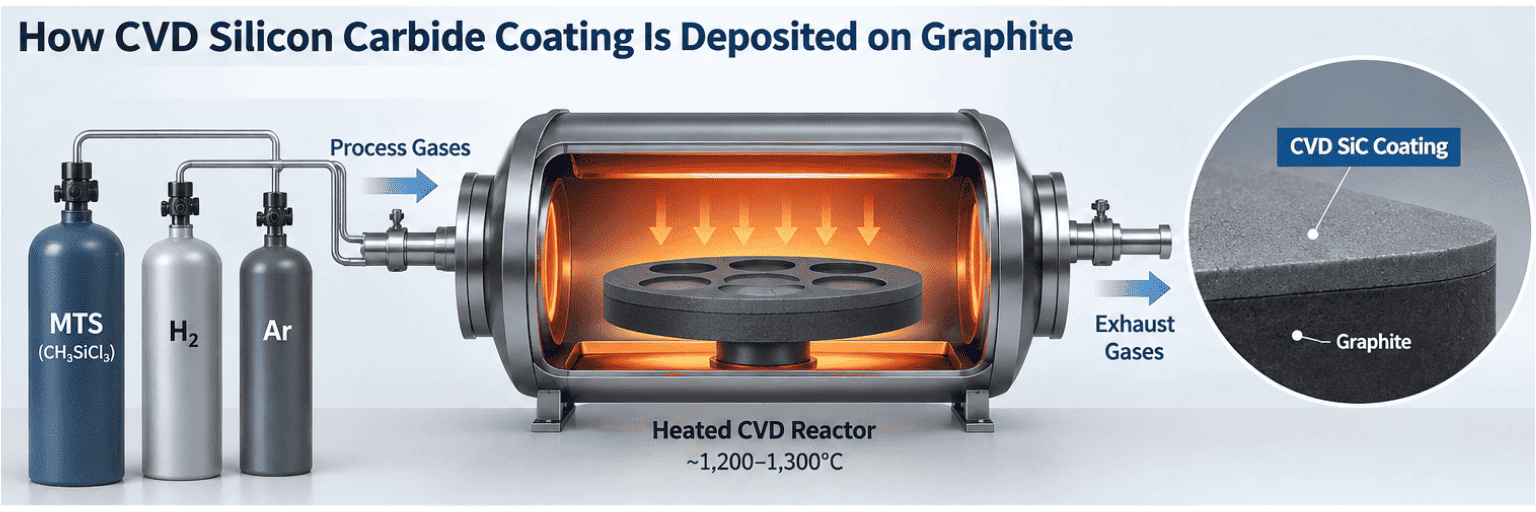

2. Kuidas CVD reaktoris SiC moodustub

Laialdaselt uuritud marsruudi kasutusviisemetüültriklorosilaan (MTS, CH3SiCl3)ühe allika räni ja süsiniku lähteainena koos vesiniku ja sageli argooniga gaasisüsteemis. Kõrgel temperatuuril laguneb MTS gaasifaasi ja pinnareaktsioonide kaudu. Reaktiivsed osad transporditakse läbi piirkihi, adsorbeeruvad kuumale grafiidi pinnale, reageerivad ja moodustavad tahke ränikarbiidi, samal ajal kui lenduvad kõrvalsaadused eemaldatakse.

Sadestamise järjestust saab lihtsustada järgmiselt:

Eelkäija kohaletoimetamine → Gaasi transport → Piirkihi difusioon → Pinna adsorptsioon → Tuumastumine → Teravilja kasv

Kaubanduslik CVD SiC sadestamine grafiidile toimub tavaliselt ülalpool umbes1200 °C; SGL Carbon teatab tüüpilisest vahemikust1200–1300°Cselle protsessi jaoks.

A 2026Teaduslikud aruandeduuritud MTS-H2 süsteemiga1100–1350°Cja tuvastas ülemineku lähedal1180 °Ctugevama pinnareaktsiooni kontrolli ja režiimi vahel, kus transport ja difusioon muutuvad üha olulisemaks.

Madalamal temperatuuril võib pinnareaktsiooni kineetika piirata sadestumist. Temperatuuri tõustes prekursorite lagunemine kiireneb. Kui pinnareaktsioonid on piisavalt kiired, muutub reaktiivsete liikide transport läbi gaasi piirkihi olulisemaks.

Komplekssete sustseptorite puhul on katte ühtlus seetõttu ka avedeliku dünaamika probleem.

3. Mis kontrollib kasvu, paksust ja ühtlust?

CVD SiC kvaliteedi määravad mitmed seotud muutujad, mitte üks "parim" temperatuur.

Temperatuur mõjutab tugevalt morfoloogiat. 2026. aasta uuringus on ladestumine lähedal1200 °Ctekitas testitud tingimustes tihedaid, täpselt määratletud β-SiC terad, samas kui liigne temperatuur soodustas jämedamaid struktuure.

Sama oluline on gaasi koostis. MTS-H2 süsteemis muudab vesiniku ja MTS suhe süsinikku ja räni sisaldavaid reaktsiooniteid. Viidatud uuringus saadi peaaegu stöhhiomeetriline Si/C temperatuurilH2/MTS molaarsuhe umbes 10selle tingimustel; seda tuleks käsitleda uurimistöö näitena, mitte universaalse tööstusliku retseptina.

Rõhk ja gaasi kiirus mõjutavad seda, kuidas reaktiivsed liigid jõuavad keeruliste omadusteni. Teravad nurgad, sügavad taskud, sooned ja varjestatud pinnad võivad tekitada erinevaid lokaalseid piirkihitingimusi, mistõttu võib tasasel kupongil olev ühtlane kattekiht muutuda mitme taskuga sustseptoril ebaühtlaseks.

SellepärastCFD ja reaktori voolu optimeerimineon kasulikud keerukate pooljuhtosade jaoks.

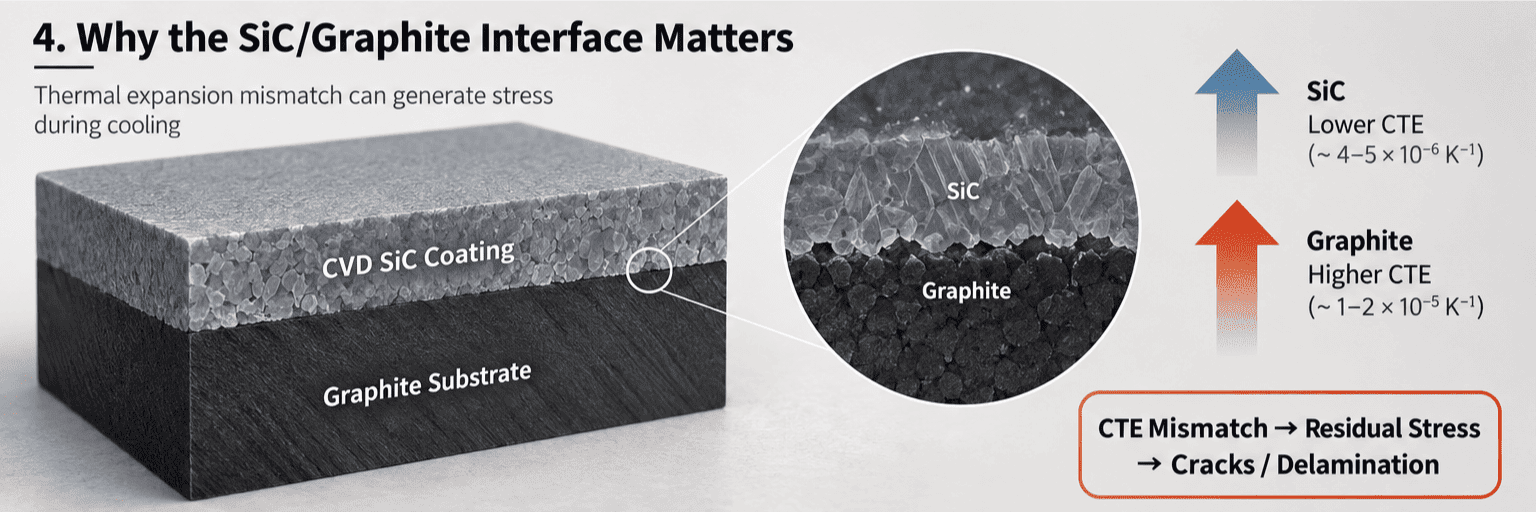

4. Miks on SiC/Graphite Interface oluline?

SiC/grafiidi liides on katte eluea peamine määraja.

SiC sadestatakse kõrgel temperatuuril ja komponent kogeb hiljem epitaksi või MOCVD ajal korduvalt kuumutamist ja jahutamist. Kuna grafiit ja SiC ei paisu identselt, tekib jahutamise ja tsükli ajal termiline deformatsioon.

Lihtsustatud rikketee on:

CTE mittevastavus + jääkpinge → mikropraod → kihistumine → osakesed / paljastatud grafiit

Hea pinnakatte disain nõuab seetõttu sobiva soojuspaisumiskäitumisega grafiiti, kontrollitud pinnaseisundit ja ülemäärast pinget vältivat sadestusprotsessi.

A 2026Rahvusvaheline keraamikauuring, milles uuriti CVD SiC grafiidil, näitas ka, et sadestumise temperatuur mõjutab katte mikrostruktuuri ja liidese adhesiooni.

Paksus on samuti oluline. Paksem kiht võib suurendada kaitsebarjääri, kuid see võib muuta ka komponentide mõõtmeid ja suurendada kogunenud pinget. Pooljuhtosade puhul tuleb seetõttu arvestada katte paksust koos geomeetria, tasasuse, pinnaviimistluse ja eeldatavate soojustsüklitega.

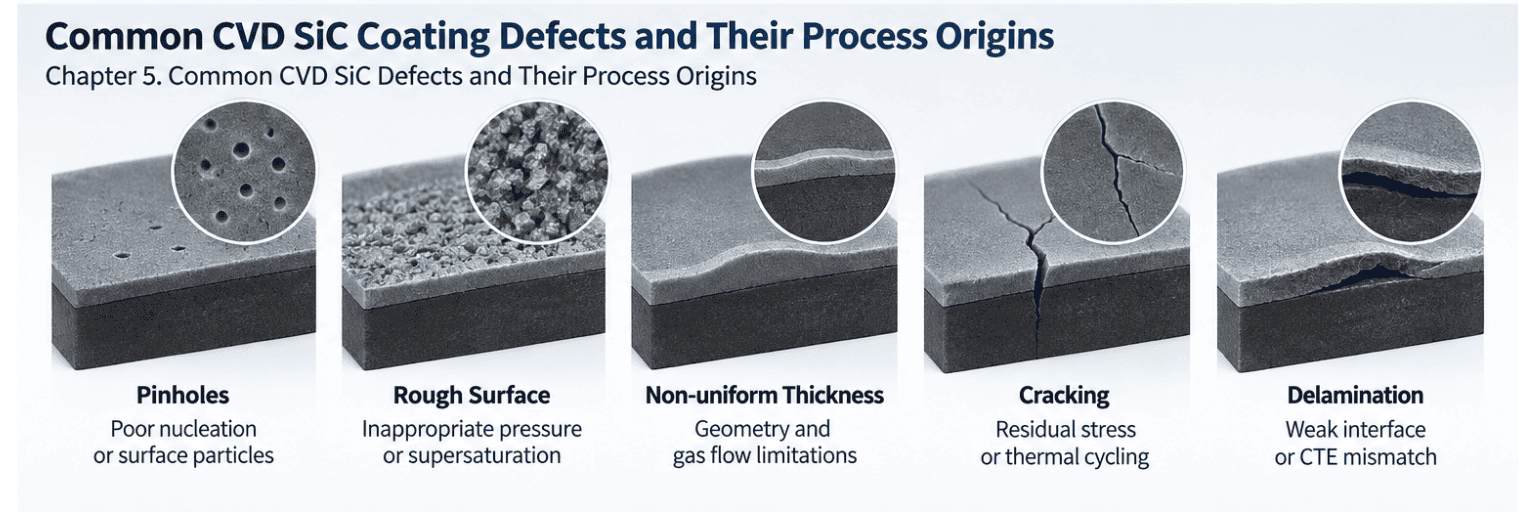

5. Levinud CVD SiC defektid ja nende protsessi päritolu

Katte defektidest saab kõige paremini aru, kui seostada nähtav sümptom selle kasvumehhanismiga.

Astmed, nurgad, pimealad ja vahvlitaskud võivad gaasivoolu häirida. Kui reaktiivsed liigid ammenduvad enne varjestatud piirkonda jõudmist, võib kohalik sadestumise määr langeda. Ja vastupidi, lokaalne üleküllastus võib soodustada ebatasast või defektidele kalduvat kasvu.

Eesmärk ei ole kõrgeim ladestumise määr. Pooljuhtkate nõuab tasakaalutihedus, puhtus, stöhhiomeetria, pinna karedus, paksuse ühtlus ja liidese terviklikkus.

See on eriti oluline mitme taskuga MOCVD kandjate ja epitaksia sustseptorite puhul, kus sama komponendi vahel võivad esineda erinevad lokaalsed voolutingimused.

6. CVD-kattest pooljuht-kvaliteediga komponendiks

Pärast sadestamist tuleks katet hinnata pigem valmiskomponendi osana kui isoleeritud materjalina.

Olenevalt rakendusest võib kvalifikatsioon hõlmata järgmist:

l Dmõõtmete ülevaatus ja tasapinnalisus;

l Ckatte paksus ja paksuse ühtlus;

l Spinna karedus;

l Mikroskoopia pragude, aukude või ebatavaliste terade tuvastamiseks;

l Phase või mikrostruktuuri analüüs;

l Puriidi kontrollimine;

l Trassitavuse ja ülevaatuse dokumentatsioon.

Epitaksi ja MOCVD puhul peab kate säilima ka tegelikus protsessikeskkonnas. Kattekiht, mis näeb välja kohe pärast sadestamist vastuvõetav, võib korduvate termiliste tsüklite, agressiivse puhastuskeemia või lokaalsete reaktoritingimuste korral siiski laguneda.

Seetõttu võib inseneriahela kokku võtta järgmiselt:

CVD retsept → Katte struktuur → Liidese kvaliteet → Komponendi geomeetria → Termiline / keemiline stabiilsus → Vahvliprotsessi jõudlus

See seos selgitab, miks tuleks CVD SiC katet kasutadatoimivuse seisukohalt olulised parameetrid, mitte ainult katte nimipaksus.

Sustseptori või vahvlikandja puhul peab katte kvaliteet lõpuks töötama koos grafiidikvaliteedi, täppistöötluse ja komponentide geomeetriaga, et toetada stabiilset termilist käitumist, madalat saastumist ja korduvat pooljuhtide töötlemist.

KKK / RFQ

1. Millist lähteainet kasutatakse tavaliselt grafiidi CVD SiC katmiseks?
Metüültriklorosilaani (MTS) on laialdaselt uuritud, kuna see sisaldab nii räni kui ka süsinikku. Tegelikud tootmiskeemia ja sadestamise retseptid erinevad olenevalt tootjast, reaktorist ja rakendusest.

2. Millist temperatuuri kasutatakse CVD SiC sadestamiseks grafiidile?
Kaubandus- ja uurimisprotsessid töötavad tavaliselt temperatuuril üle 1200 °C, kuid optimaalne temperatuur sõltub reaktori konstruktsioonist, rõhust, lähteaine keemiast, grafiidi klassist ja nõutavast kattestruktuurist.

3. Mis kontrollib SiC katte paksuse ühtlust?
Gaasivool, rõhk, komponentide geomeetria, sadestusaeg, temperatuurijaotus ja lähteainete transport on kõik olulised. Sügavad taskud, nurgad ja varjestatud pinnad on eriti tundlikud kohalike massiülekande tingimuste suhtes.

4. Miks võib CVD SiC kate praguneda või delamineerida?
Tüüpilisteks teguriteks on jääkpinge, grafiidi/SiC CTE mittevastavus, liidese ebapiisav ettevalmistamine, katte mikrostruktuurilised vead ja korduv termiline tsükkel.

5. Millist teavet tuleks esitada CVD SiC katte RFQ kohta?
Esitage 2D joonis või 3D mudel, komponendi funktsioon, reaktori mudel, protsessi tingimused, grafiidinõue, katte paksus, pinna karedus, mõõtmete tolerantsid, kontrollinõuded ja nõutav kogus.

Viited

1. SGL süsinik.SIGRAFINE® SiC kate — CVD SiC sadestamine isostaatilisele grafiidile, kattetemperatuuri ja soojuspaisumise sobitamine.

2. Huo, Y. et al.Protsessi-struktuuri-omaduste korrelatsiooni uurimine CVD-SiC katetes grafiitalustel. Teaduslikud aruanded, Vol. 16, artikkel 4150, 2026.

3. Ma, Q. et al.CVD-SiC katete liidese adhesioon grafiidist aluspindadel: temperatuuri roll mikrostruktuuris ja mehaanilistes omadustes. Rahvusvaheline keraamika, Vol. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Grafiidile keemilise aurustamise teel kasvatatud ränikarbiidkatete iseloomustus. Materjalitöötlustehnoloogia ajakiri, Vol. 48, 1995.
