Mis on ränikarbiidi (SiC) kate? Omadused, CVD protsess ja rakendused

Üksikasjalik kokkuvõte

A ränikarbiidkate (SiC kate)on tihe SiC kiht, mis on sadestatud komponendi pinnale, tavaliselt kõrge puhtusastmega grafiidist, et luua keemiliselt vastupidav ja termiliselt stabiilne protsessiliides. Pooljuhtseadmetes toodab katte tavaliseltkeemiline aurustamine-sadestamine (CVD).

Selle jõudlus tuleneb kombineeritud süsteemistgrafiidist substraat, CVD SiC kiht, komponentide geomeetria ja reaktori keskkond.

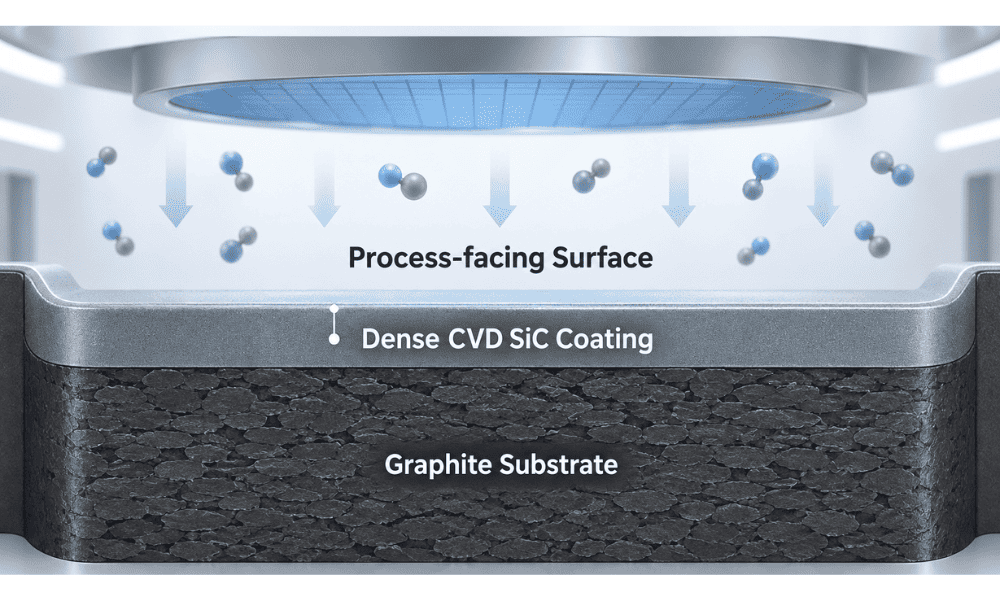

1. Mis on ränikarbiidist kate?

Grafiiti kasutatakse laialdaselt pooljuhtide kuumatsooni osade jaoks, kuna see on töödeldav ja termiliselt stabiilne. Paljas grafiit võib aga reageerida protsessigaasidega, oksüdeeruda, vabastada lisandeid või tekitada pinna lagunemisel osakesi.

CVD SiC muudab seda pinna seisukorda. Ränikarbiid sadestatakse tiheda polükristallilise kihina töödeldud grafiitkeha peale, luues barjääri grafiidi ja protsessikeskkonna vahel.

Protsessigaas / vahvel → Tihe CVD SiC pind → SiC/grafiidi liides → Kõrge puhtusastmega grafiidist korpus

Grafiit tagab konstruktsiooni korpuse, termilise massi ja töödeldavuse; SiC tagab protsessile suunatud pinna. Liides peab üle elama sadestamise, jahutamise ja korduvad reaktoritsüklid.

SGL Carbon kirjeldab kaubanduslikke SiC katteid kui tihedaid, kulumis- ja korrosioonikindlaid CVD kihte, mis on kantud isostaatilisele grafiidile, mille rakendused hõlmavad pooljuhtkristallide kasvatamist, räni/SiC epitaksi jaMOCVD.

Seetõttu tuleks pooljuhtkvaliteediga SiC-kattega osi hinnata kuiprojekteeritud materjalisüsteemid, mitte lihtsalt "kattega grafiit".

CVD SiC kate vs tahke SiC

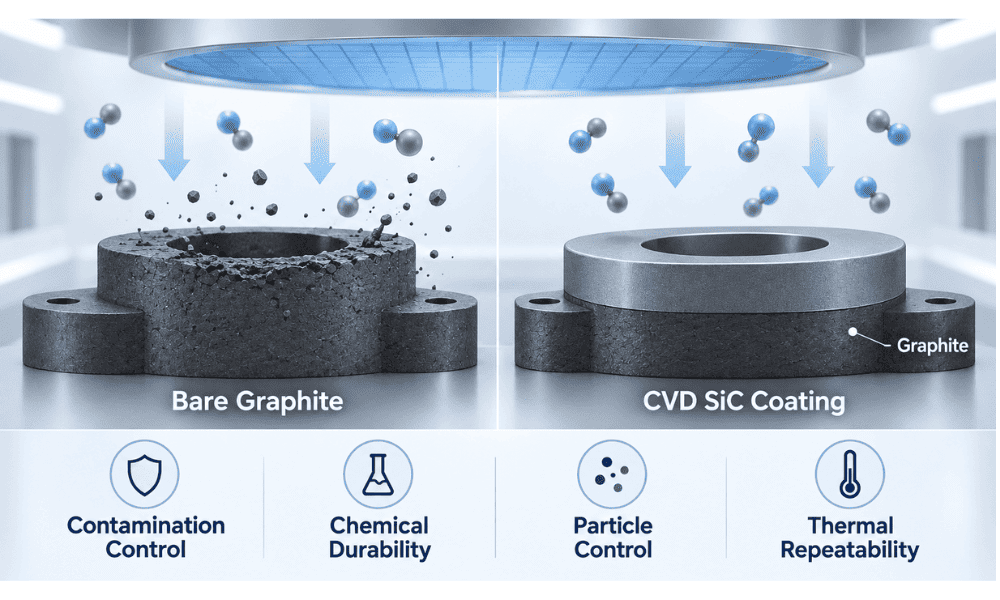

2. Miks on pooljuhtseadmetes grafiit kaetud ränidioksiidiga?

Eesmärk on ühendada grafiidi tootmis- ja termilised eelised nõudlikesse pooljuhttingimustesse paremini sobiva pinnaga.

Grafiitsustseptori või vahvlikandurit saab töödelda kitsa tolerantside ja keerukate taskuteni. Seejärel kaitseb CVD SiC pinda, mis puutub kokku protsessigaaside ja puhastusega. See kombinatsioon lahendab neli peamist probleemi.

Saastumise kontroll.Tihe ja kõrge puhtusastmega pind aitab isoleerida grafiiti vahvlikeskkonnast.

Keemiline vastupidavus.Epitaxy ja MOCVD kasutavad agressiivseid lähteaineid ja puhastuskeemiat; SiC parandab vastupidavust võrreldes avatud grafiidiga.

Osakeste kontroll.Praod, koorumine või pinna lagunemine võivad saada osakeste allikaks, nii et katte terviklikkus on protsessi puhtuse seisukohast otseselt oluline.

Termiline korratavus.Sustseptorid ja kandjad on osa reaktori soojusväljast. Nende geomeetria ja pinna seisukord peavad jääma stabiilseks, et vahvli temperatuur oleks korratav.

Mersen tuvastab epitaksis ja MOCVD-s kasutatavate grafiitseadmete peamiste töönõuetena kõrge temperatuuri, kõrgvaakumi, agressiivsed gaasilised lähteained, saastumise kontrolli ja vastupidavuse puhastushapetele. Samuti tõstab see esile grafiidi/SiC CTE ühilduvuse kui olulise katte terviklikkuse.

See seletab, miks katte kvaliteeti ei saa eristadagrafiidi kvaliteet, mõõtmete täpsus või reaktori tingimused. Keemiliselt suurepärane SiC kiht moonutatud või halvasti kavandatud komponendil võib siiski anda protsessi halva jõudluse.

3. Kuidas toodetakse CVD ränikarbiidist katet?

Tüüpiline tootmisahel on:

Grafiidi valik → Täppistöötlus → Puhastamine → Pinna ettevalmistamine → CVD SiC sadestamine → Kontrollimine

Grafiit valitakse puhtuse, mikrostruktuuri ja termilise käitumise järgi, seejärel töödeldakse seda enne katmist, kuna tasapinnalisus, tasku sügavus ja serva geomeetria mõjutavad lõplikke mõõtmeid ja katte ühtlust.

CVD ajal sisenevad gaasilised lähteained kõrge temperatuuriga reaktorisse. Reaktiivsed liigid jõuavad grafiidi pinnale, kus SiC tuumastub ja kasvab pidevaks kihiks.

SGL Carbon teatab avalikult, et tüüpilised SiC sadestumise temperatuurid on ligikaudu1200–1300°Cselle kaubandusliku katmisprotsessi jaoks. See annab ühe kattesüsteemi kohta β-SiC või kuupmeetri 3C-SiC.

Hiljutised uuringud CVD-SiC-ga kaetud grafiidisustseptorite kohta näitavad lisaks, et katte struktuur sõltub tugevalt töötlemistingimustest.

A 2026Teaduslikud aruandeduuringus uuriti ladestumist alates1100 kuni 1350 °C, koos rõhu muutustega ja H₂/MTS suhtega. Teadlased täheldasid olulisi muutusi katte morfoloogias, kareduses, stöhhiomeetrias ja kõvaduses, mis näitab seost:

CVD parameetrid → SiC mikrostruktuur → Katte omadused → Komponendi jõudlus.

Oluline inseneri õppetund on see"CVD SiC" ei ole üks fikseeritud materjal.

Spetsifikatsioon, näiteks:

"100 μm SiC kate"

kirjeldab ainult paksust.

See ei määratle täielikult:

l puhtus;

l poorsus;

l tera struktuur;

l pinna karedus;

l katte ühtlus;

l liidese kvaliteet;

l jääkstress.

Pooljuhtseadmete puhul võivad need tegurid olla sama olulised kui nimipaksus.

Levinud kattedefektid

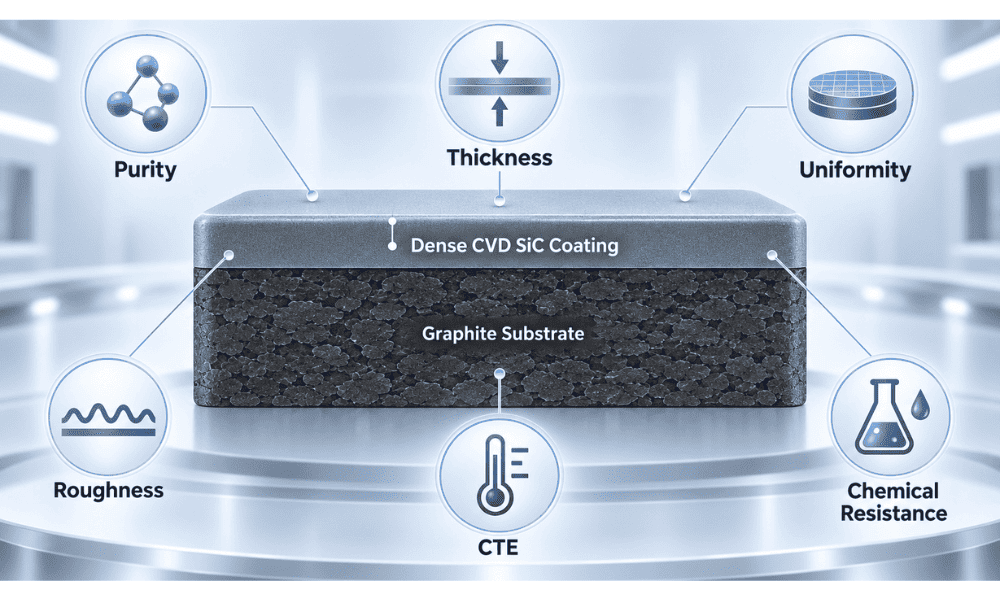

4. Millised ränikarbiidi katte omadused on kõige olulisemad?

Pooljuhtide kasutamisel on kõige kasulikumad omadused, mis on seotud saastumise kontrolli, protsessi stabiilsuse ja komponendi elueaga.

Avaliku kaubandusliku võrdlusalusena teatab SGL Carbon ühe SiC katte puistetiheduseks ligikaudu3,2 g/cm³, kõvadus40 GPa, soojuspaisumine4,3 × 10^-6 K^-1100–600 °C ja tüüpiline katte paksus100 μm. Need väärtused on pigem näited kui universaalsed pooljuhtide spetsifikatsioonid.

Erilist tähelepanu väärivad kaks parameetrit:katte paksus ja CTE.

1. Paksem SiC kate ei ole automaatselt parem.

Täiendav paksus võib pakkuda suuremat kaitsebarjääri, kuid see võib muuta ka komponentide mõõtmeid ja suurendada kogunenud jääkpinget. See muutub oluliseks sustseptorite javahvlikandjadkus tasku sügavus, tasasus ja serva geomeetria on protsessikriitilised.

2. CTE sobitamine on sama oluline.

SiC sadestatakse kõrgel temperatuuril ja seejärel jahtub koos grafiidist substraadiga. Kui SiC ja grafiit paisuvad ja tõmbuvad kokku erinevalt, tekib liidese lähedal mehaaniline pinge.

Lihtsustatud rikketee on:

CTE mittevastavus → jääkpinge → mikropragu → pragude levik → kihistumine → osakesed / paljastatud grafiit

See mehhanism selgitab, miks katte rikkeid ei saa alati lahendada lihtsalt paksuse suurendamisega.

A 2026Rahvusvaheline keraamikauuringus uuriti spetsiaalselt grafiidile sadestunud ränidioksiidi temperatuuril 1260 °C, 1280 °C ja 1320 °C ning leiti, et sadestustemperatuur mõjutas mikrostruktuuri ja liidese adhesiooni.

Seetõttu tuleks katte kvaliteeti hinnata järgmiste kombinatsioonide põhjal:

Puhtus + mikrostruktuur + ühtlus + liidese terviklikkus + geomeetria

mitte ainult paksusega.

5. Kus kasutatakse ränidioksiidiga kaetud grafiiti ja kuidas seda valida?

Tugevaimad rakendused on komponendid, mis seisavad silmitsi kõrge temperatuuri, reaktiivse keemia ja rangete vahvlitaseme nõuetega.

1. Silicon Epitaxy

SiC-kattega grafiidisustseptorid toetavad vahvleid, osaledes soojusülekandes. Tasasus, tasku geomeetria, katte ühtlus ja pinna seisund võivad mõjutada vahvli temperatuuri ja epitaksiaalset ühtlust.

Seetõttu on kate osa laiemast soojussüsteemist:

Kütteseade / Energiaallikas → Sustseptor → Vahvli termiline piir → Vahvli temperatuur → Epitaksiaalne kasv

2. Silicon Carbide Epitaxy

SiC epitaxy seab eriti nõudlikud nõuded soojusvälja materjalidele. Sustseptorid, rõngad ja nendega seotud komponendid peavad säilitama keemilise stabiilsuse, madala saastumise ja mõõtmete konsistentsi korduva kõrge temperatuuriga töötamise kaudu.

3. GaN ja LED MOCVD

MOCVD vahvlikandjad ja satelliitplatvormid töötavad lähteaineterikastes keskkondades, kus kandja temperatuurijaotus mõjutab kasvutingimusi kogu vahvli ulatuses.

Muutused kanduri geomeetrias või pinnaseisundis võivad kaasa aidata variatsioonidele:

l vahvli temperatuur;

l kasvukiirus;

l kile paksus;

l koostis;

l vahvli-vahvli ühtlus.

Mersen peab epitaksirakenduste olulisteks nõueteks eriti kõrge puhtusastmega SiC-ga kaetud grafiiti, ühtlast termilist käitumist, vastupidavust agressiivsetele gaasidele ja vastupidavust kohapealse keemilise puhastuse vastu.

4. Muud kõrge temperatuuriga protsessid

Valitud RTP/RTA, CVD, ALD ja muud soojusvälja komponendid võivad samuti kasutada SiC-ga kaetud grafiiti, kui temperatuur, keemia, saastumise oht ja geomeetria seda õigustavad.

Valik peaks algamareaktor ja protsess, mitte üldine katte spetsifikatsioon.

Määratlege:

l protsessi ja reaktori mudel;

l vahvli suurus;

l töötemperatuur;

l protsessi- ja puhastusgaasid;

l komponentide joonis;

l grafiidi vajadus;

l kriitilised mõõtmed ja tasapinnalisus;

l katte paksus;

l pinna karedus;

l kontrollinõuded.

Kõige kasulikum RFQ esitab ühe keskse küsimuse:

Mida peab see komponent reaktoris tegema?

SiC-katte saab seejärel kujundada tegeliku eesmärgi, mitte isoleeritud materjaliparameetri järgi.

Epitaksi ja MOCVD puhul ei ole eesmärk lihtsalt kõige kauem kestva kate. See on komponent, mis suudab toetada:

Stabiilne vahvli temperatuur + madal saastumine + väike osakeste teke + korduv kasv + prognoositav kasutusiga

6. KKK

1. Mis on grafiidile ränikarbiidiga katmise põhieesmärk?

See loob kõrge puhtusastmega, keemiliselt vastupidava protsessipinna, säilitades samal ajal grafiidist korpuse töödeldavuse ja termilised eelised.

2. Miks kasutatakse SiC katmiseks CVD-d?

CVD võimaldab ränikarbiidil kasvada otse keerulistel grafiitpindadel ja annab kontrolli katte struktuuri, paksuse ja ühtluse üle, kui sadestamisprotsess on korralikult konstrueeritud.

3. Kas paksem SiC kate on alati parem?

Ei. Paksus peab olema tasakaalustatud jääkpinge, mõõtmete tolerantsi, komponendi geomeetria ja kasutustingimustega.

4. Mis põhjustab SiC katte pragunemist või kihistumist?

Tavalisteks teguriteks on grafiidi/SiC CTE mittevastavus, jääkpinge, liidese defektid, sobimatud sadestamistingimused ja korduv termiline tsükkel.

5. Millist teavet on vaja SiC-kattega grafiidi RFQ jaoks?

Esitage joonis, reaktori mudel, protsess, vahvli suurus, töötemperatuur, protsessi- ja puhastusgaasid, grafiidinõue, katte spetsifikatsioon, kriitilised tolerantsid, kontrollikriteeriumid ja kogus.

Kas vajate kohandatud CVD SiC-kattega grafiitkomponenti?

VeTek Semiconductor pakub SiC-kattega grafiitkomponente pooljuhtide epitakseerimiseks ja sellega seotud kõrgtemperatuurilisteks töötlemisrakendusteks.

Sobiva lahenduse arutamiseks jagage oma reaktori mudelit, komponentide jooniseid, grafiidinõudeid, katte spetsifikatsioone, töötingimusi ja kontrollikriteeriume.

Küsige tehnilist konsultatsiooni| Esitage oma joonis

Tutvuge meie ränikarbiidkatte tootevalikuga.

Viited

1. SGL süsinik. SIGRAFINE® SiC Coatings.Isostaatilise grafiidi CVD SiC katete tehnilised andmed ja rakendusteave.

2. Mersen. Pooljuhtide protsessiseadmed – ränikarbiidiga kaetud ülipuhas grafiit.Tehniline teave epitaksi ja MOCVD rakenduste jaoks.

3. Huo, Y., Qin, S., Chen, Y. jt. "Protsessi-struktuuri-omaduste korrelatsiooni uurimine grafiitaluspindadel CVD-SiC katetes."Teaduslikud aruanded, Vol. 16, artikkel 4150, 2026.

4. Ma, Q. et al. "CVD-SiC katete liidese adhesioon grafiidist aluspindadel: temperatuuri roll mikrostruktuuris ja mehaanilistes omadustes."Rahvusvaheline keraamika, Vol. 52, 3. number 2026, lk 3711–3718.
