CVD katted pooljuhtide epitaksis: tehnilised parameetrid, SiC/TaC valik ja tõrkekontroll

Autor | Insener Nickwu | Vetek Semiconductori täiustatud materjalide osakonna insener

Sissejuhatus: Epitaksias on kaetud grafiidisustseptor osa reaktori termilisest, keemilisest ja saastepiirist. Selle väärtus ei seisne mitte ainult katte paksuses, vaid selles, kui järjekindlalt säilitab viimistletud detail vahvli temperatuuri, pinna stabiilsuse ja korratavuse kasvu- ja puhastustsüklite kaudu.

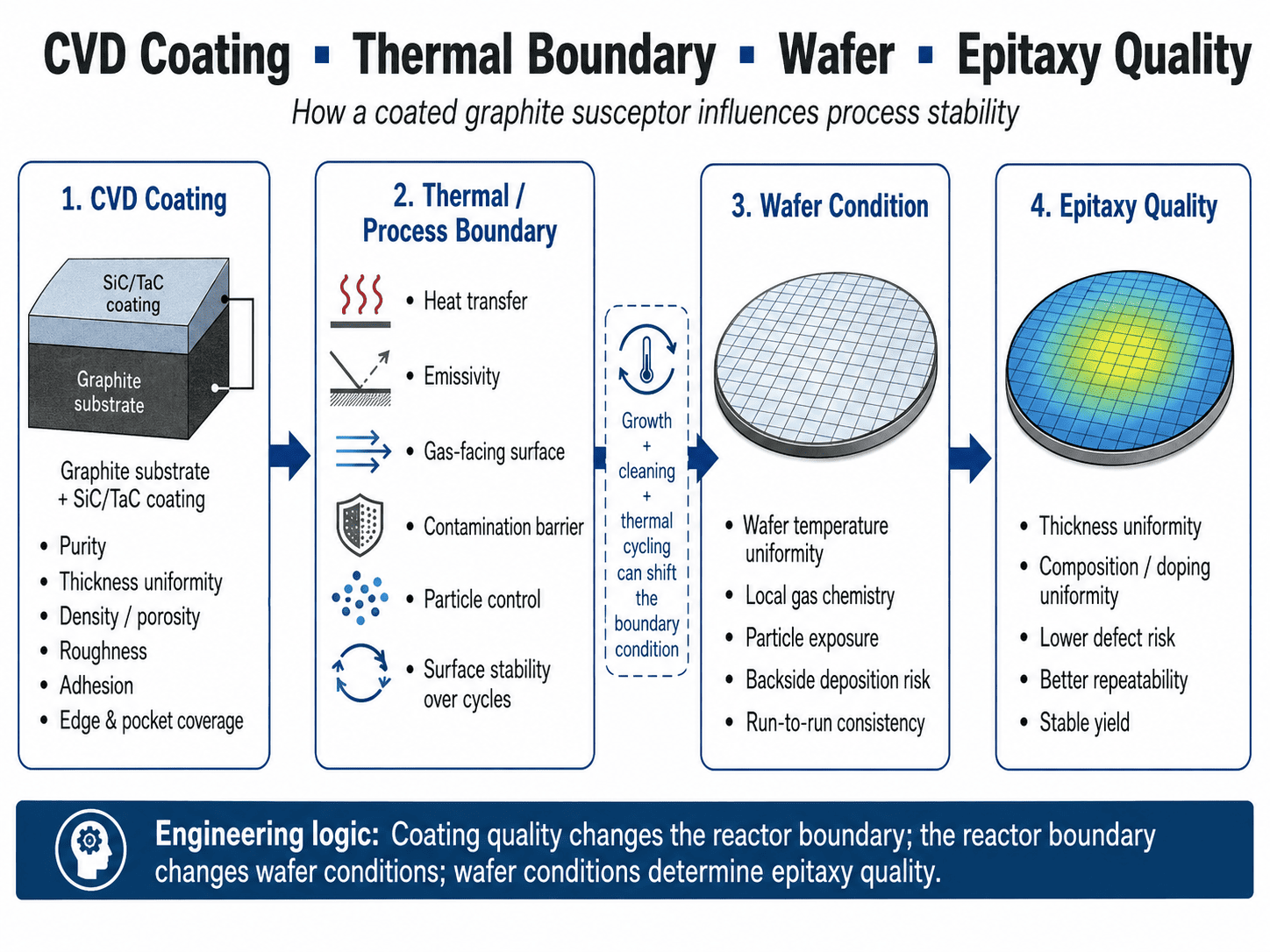

1. CVD katmine kui epitaksiprotsessi piir

Põhiline järeldus: Isegi muutumatul temperatuuril, rõhul ja gaasivoolul võivad katte karedus, ladestused, tasku geomeetria või liidese lagunemine muuta soojusülekannet ja pinnakeemiat. Kaetud sustseptorit tuleks seetõttu käsitleda protsessikriitilise reaktori komponendina, mitte passiivse vahvlihoidikuna.

Tüüpilised kasvutemperatuurid illustreerivad koormust: GaN MOCVD töötab sageli 1000–1100 °C lähedal, Si-epitaksia umbes 1050–1200 °C ja SiC epitaksia ligikaudu 1500–1700 °C. Vahvli temperatuur sõltub küttekeha võimsusest pluss sustseptori geomeetriast, emissioonivõimest, tasku sügavusest, pöörlemisest ja gaasivoolust.

Planetaarne MOCVD kasutab paksuse, koostise ja dopingu ühtluse parandamiseks laminaarset voolu ja mitme kandja pöörlemist.[1]

2. CVD SiC ja TaC katte parameetrid

Põhiline järeldus: „100 μm kate” ei ole täielik pooljuhtide spetsifikatsioon. Tihedust, puhtust, mikrostruktuuri, karedust, CTE-d, paksuse jaotust, adhesiooni ja defektide kontrolli tuleb arvesse võtta koos, eriti taskutes, servades, aukudes ja varjulistes objektides, kus kohalik sadestumine võib erineda.

Tehnikaahel on järgmine:

CVD temperatuuri / rõhu / gaasi suhe → tera kasv → tihedus / karedus / pinge → katte eluiga.

Kõrgem rõhk suurendas karedust ja poorsust, samas kui liigne temperatuur tekitas jämedamaid struktuure.[3]

3. Termiline ühtsus ja töötsükli korratavus

Põhiline järeldus: Kate võib muutuda protsessi käigus vastuvõetamatuks enne, kui see nähtavalt koorub. Paksuse triivimine, langus, ladestused või kareduse muutumine võivad muuta vahvli ja sustseptori vahelist soojusülekannet ja emissioonivõimet, tekitades temperatuuri või jooksvalt käitamiseks triivi, samal ajal kui komponent näib mehaaniliselt puutumatu.

Vahvli soojusbilanss:

Qkokku = Qjuhtivus + Qkiirgus + Qkonvektsioon

Kaetud sustseptor mõjutab neid termineid materjali omaduste, pinna seisundi ja geomeetria kaudu. Tasku sügavus on oluline, sest katte kogunemine muudab vahvli lõplikku istme geomeetriat.

Tasku ümber varieeruv nominaalne 100 μm kate võib muuta nii kohalikku soojusteed kui ka lõplikke mõõtmeid. Väike kõikumine ei põhjusta automaatselt ebaühtlust, kuid katmisjärgse tasku sügavus peaks olema CTQ.

Tootmise ajal:

kasvuladestused + puhastus + termiline tsükkel → kareduse/emissiooni triiv → termilise piiri triiv → vahvli-temperatuuri triiv → kasvukiiruse/koostise triiv.

Seetõttu tuleks komponentide eluiga määratleda protsessi piirangutega, mitte lihtsalt "nähtava purunemise puudumisega".

4. CVD SiC vs. CVD TaC valik

Põhiline järeldus: CVD SiC on oma küpsuse, puhtuse ja grafiidiga ühilduvuse tõttu praktiline lähtejoon paljude Si, GaN ja SiC epitaksia osade jaoks. TaC muutub atraktiivseks, kui äärmuslik temperatuur või Si-rikas keemia muudab SiC majanduslanguse kontrollitud eluiga piiravaks mehhanismiks.

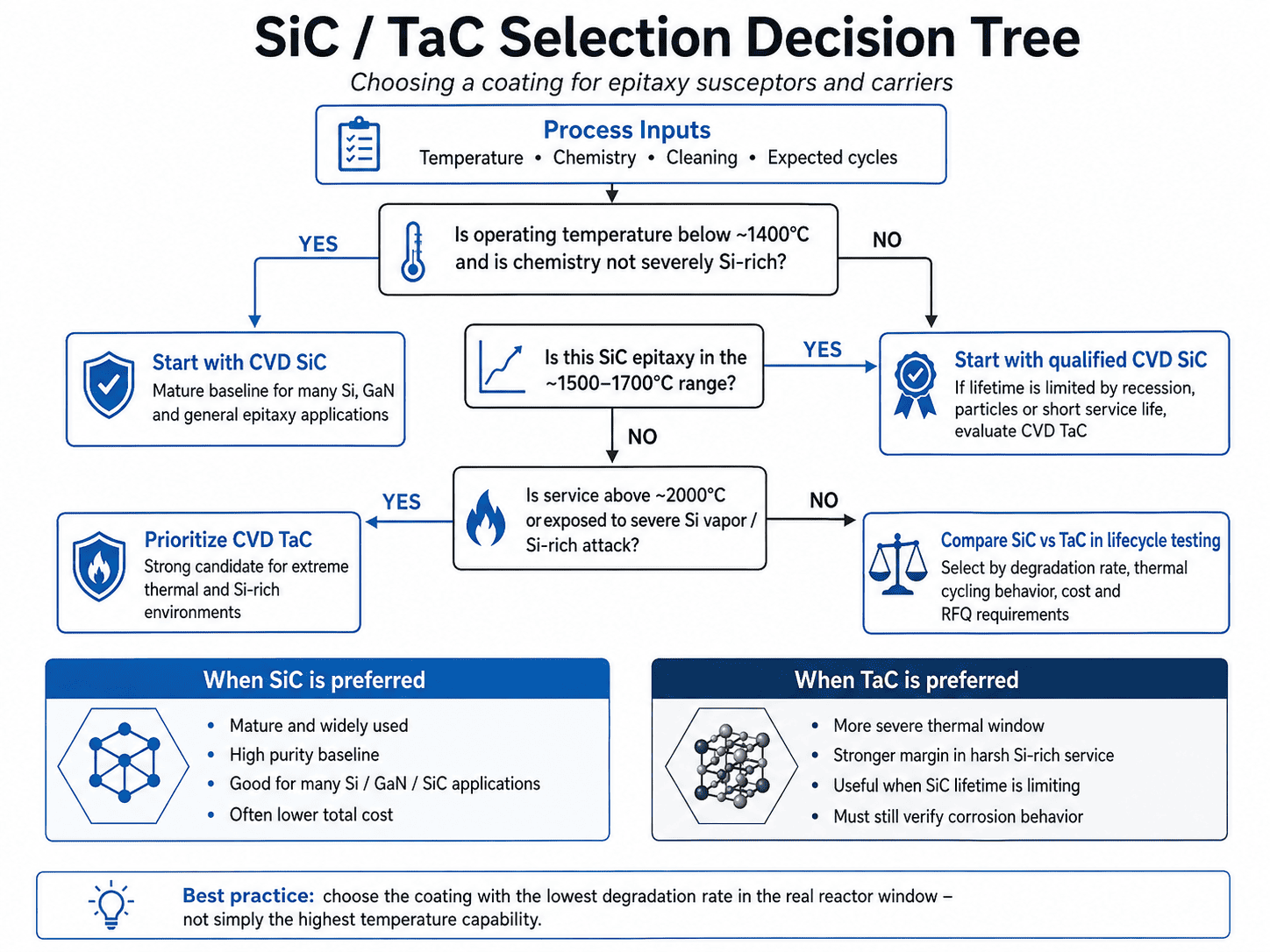

Valikuotsuste TreeT < ~1400°C ja SiC keemiliselt ühilduv?

→ Jah: kvalifitseerida CVD SiC.

→ Ei: jätka.

SiC epitaksia temperatuuril ~1500–1700 °C?

→ Alustage tõestatud SiC-ga. Kui domineerivad majanduslangus, osakesed või lühike eluiga, võrrelge TaC-d.

>2000°C või tugev kokkupuude Si-auruga?

→ TaC hindamine prioriteediks.

TaC ei ole keemiliselt haavamatu. Temperatuuril 1973 K moodustas räni aurus CVD TaC TaSi₂/SiC reaktsiooniproduktid; Siga kokkupuude suurendas korrosiooni sügavust ja karedust.[4] Seetõttu peaks valik põhinema lagunemiskiirusel tegelikus reaktoris, mitte ainult sulamistemperatuuril.

5. CVD katte rikke mehhanismid

Põhiline järeldus: Enamik kaetud sustseptori tõrkeid tuleneb seotud termilisest pingest, sadestumise ebaühtlusest, keemilisest langusest ning puhastus- või käsitsemiskahjustustest. Ebaõnnestumise analüüs peaks siduma nähtava defekti selle juurmehhanismiga ja seejärel vahvli sümptomiga, selle asemel, et peatuda "katte koorumisel".

Kasulik esimest järku termilise pinge seos on:

σ ≈ E × Δα × ΔT

kus E on kattemoodul, Δα katte/substraadi CTE erinevus ja ΔT soojusmuutus. Seetõttu on grafiidi CTE sobivus peaaegu sama oluline kui katte puhtus.

Sügavad taskud, augud ja sooned võivad vastu võtta erinevaid lähteaineid:

lokaalne õhuke/poorne kate → termiline/keemiline mõju → grafiidiga kokkupuude → erosioon → osakesed → vahvli defekti oht.

Seetõttu võib komponent jõuda protsessi eluea lõpuni enne mehaanilist eluea lõppu.

6. Kvalifikatsiooni ja pakkumise nõuded

Põhiline järeldus: Kvalifikatsioon peaks teisendama reaktori tingimused mõõdetavateks CTQ-deks ja kontrollima neid valmis geomeetrial. Materjalitunnistustest üksi ei piisa; Eesmärk on korratav katte terviklikkus, mõõtmed ja termiline/keemiline käitumine tüüpiliste kasvu- ja puhastustsüklite kaudu.

Praktiline spetsifikatsioon peaks sisaldama järgmist:

• Materjal: grafiidi klass, puhtus, CTE; kattefaas ja puhtus.
• Katmine: paksus, kohalikud piirid, karedus, aukude/poorsuse kriteeriumid, nakkuvuse või termilise tsükli kriteeriumid.
• Geomeetria: tasku sügavus pärast katmist, tasasus/läbilaskmine, OD/ID, augud ja pöörlemisega seotud CTQ-d.
• Protsess: vahvli suurus, temperatuur, gaasid, rõhk, kuumutus-/pöörlemisrežiim, puhastuskeemia ja eeldatavad tsüklid.

Soovitatavad kontrollpunktid:

Saabuvad → määratletud kasvutsüklid → puhastamine → eluea lõpp.

Nende kontrollpunktide korreleerimine osakeste ja vahvlite andmetega on kasulikum kui ainult visuaalne kontroll.

7. KKK

Kui paks peaks CVD SiC olema?

Umbes 100 μm on kasulik viide, mitte universaalne optimum. Geomeetria, korrosioonivaru, pinge ja mõõtmete tolerants määravad eesmärgi.

Kas paksem kate kestab alati kauem?

Ei. See lisab korrosioonireservi, kuid võib suurendada ka jääkpinget ja mõõtmete nihet.

Miks SiC kate koorub?

Tüüpilised põhjused on CTE mittevastavus, jääkpinge, liidese defektid, servade geomeetria, termiline tsükkel, keemiline rünnak ja puhastuskahjustused.

Millal peaks TaC SiC asendama?

Kui kõrge temperatuuriga või Si-rikas rünnak on osutunud domineerivaks SiC eluea piiriks ja TaC annab parema elutsükli tulemuse.

Järeldus

Põhiline järeldus: CVD-kattega grafiit tuleks kvalifitseerida epitakseerimisprotsessi osaks. Eesmärgiks on stabiilne termiline, keemiline ja mõõtmete käitumine kogu tootmise vältel, kusjuures kasutusea lõppu määravad pigem mõõdetavad protsessi CTQd kui nähtavad kahjustused.

Tehnikaahel on järgmine:

grafiidist substraat → CVD mikrostruktuur → valmis geomeetria → termiline/keemiline stabiilsus → vahvli korratavus.

Parem küsimus pole lihtsalt "Kui paks on kate?" kuid "Kuidas see komponent käitub pärast korduvaid kasvu-, puhastamis- ja termilisi tsükleid ning milline mõõdetav piir määrab selle eluea lõpu?"

Viited

[1] AIXTRON SE, Planetaarne põhimõte (MOCVD).

[2] SGL Carbon, SIGRAFINE® SiC Coating – materjali andmed.

[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), "Protsessi-struktuuri-omaduste korrelatsiooni uurimine CVD-SiC katetes grafiitalustel".

[4] Hao K. et al., Vacuum 241, 114677 (2025), "Silicon Vapor Induced Corrosion Mechanisms of CVD TaC Coatings on Graphite Substrates".

Insener Nickwul on 15-aastane kogemus CVD-katete ja süsinikupõhiste kuumatsoonimaterjalide uurimis- ja arendustegevuses. Ta juhtis projekti Hiina esimeste TaC-kattega grafiitkomponentide masstootmise juurutamiseks, mida kasutatakse 8-tollises SiC epitaksis. Ta on osalenud paljudes ränikarbiidi kristallide kasvatamise kuuma tsooni projekteerimise ja rikete analüüsi projektides ning tal on seitse kuumatsooni materjalidega seotud leiutispatenti.
