VeTek Semiconductor on UV-LED-sustseptoritele spetsialiseerunud tootja, kellel on paljude aastatepikkune LED EPI-sustseptorite uurimis- ja arendustegevuse ning tootmise kogemus ning paljud selle valdkonna kliendid on teda tunnustanud.

LED ehk pooljuhtvalgusdiood, mille luminestsentsi füüsikaline olemus seisneb selles, et pärast pooljuhi pn-siirde pingestamist elektripotentsiaali jõul ühendatakse pooljuhtmaterjalis olevad elektronid ja augud footonite genereerimiseks, nii et saavutada pooljuhtide luminestsents. Seetõttu on epitaksiaaltehnoloogia LED-i üks aluseid ja tuum ning see on ka LED-i elektriliste ja optiliste omaduste peamine määrav tegur.

Epitaksia (EPI) tehnoloogia viitab monokristallmaterjali kasvatamisele ühekristallilisel substraadil, millel on substraadiga sama võre paigutus. Põhimõte: Sobiva temperatuurini kuumutatud substraadil (peamiselt safiir-, SiC- ja Si-substraat) juhitakse gaasilised ained indiumi (In), galliumi (Ga), alumiiniumi (Al), fosfori (P) pinnale. substraadist spetsiifilise monokristallkile kasvatamiseks. Praegu kasutatakse LED-epitaksiaallehe kasvutehnoloogias peamiselt MOCVD (orgaanilise metalli keemilise meteoroloogilise sadestamise) meetodit.

LED-epitaksiaalne substraadi materjal

1. Punane ja kollane LED:

GaP ja GaA on punaste ja kollaste LED-ide jaoks tavaliselt kasutatavad substraadid. GaP substraate kasutatakse vedelfaasi epitaksia (LPE) meetodil, mille tulemuseks on lai lainepikkuste vahemik 565–700 nm. Gaasfaasilise epitaksi (VPE) meetodi jaoks kasvatatakse GaAsP epitaksiaalseid kihte, mis annavad lainepikkused vahemikus 630–650 nm. MOCVD kasutamisel kasutatakse GaAs substraate tavaliselt AlInGaP epitaksiaalsete struktuuride kasvatamiseks.

See aitab ületada GaAs substraatide valguse neeldumise puudusi, kuigi see toob kaasa võre mittevastavuse, mis nõuab InGaP ja AlGaInP struktuuride kasvatamiseks puhverkihte.

VeTek Semiconductor pakub SiC-kattega LED EPI-susseptorit, TaC-kattega:

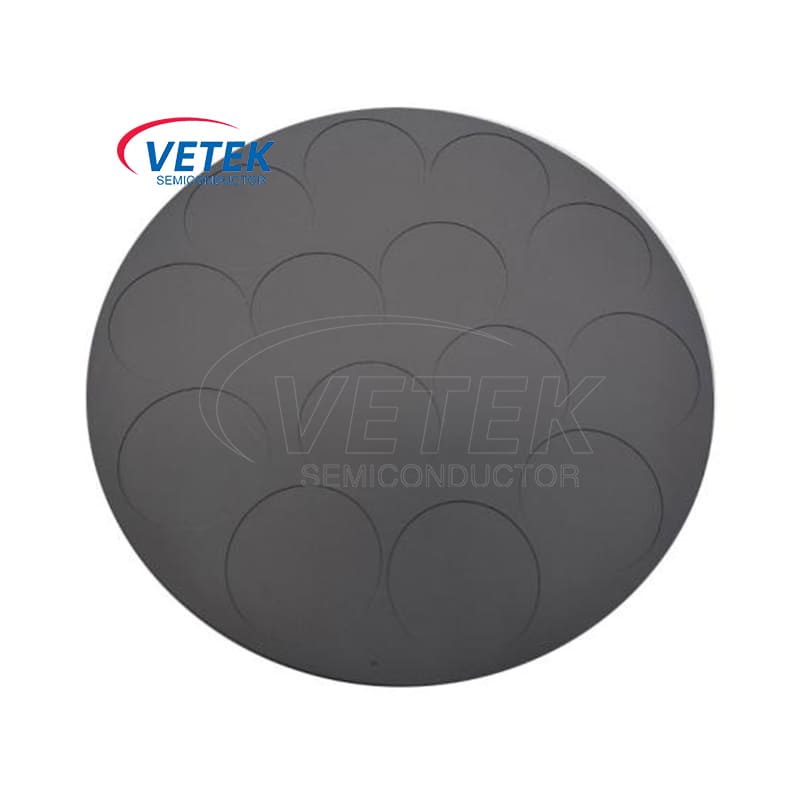

VEECO LED EPI vastuvõtja LED EPI sustseptoris kasutatav TaC kate

2. sinine ja roheline LED:

 ● GaN substraat: GaN monokristall on ideaalne substraat GaN kasvuks, parandades kristallide kvaliteeti, kiibi eluiga, valgustugevust ja voolutihedust. Kuid selle keeruline valmistamine piirab selle kasutamist.

Safiir-substraat: safiir (Al2O3) on kõige levinum GaN-i kasvu substraat, mis pakub head keemilist stabiilsust ja nähtava valguse neeldumist. Siiski seisab see silmitsi väljakutsetega ebapiisava soojusjuhtivusega elektrikiipide suure vooluga töötamisel.

● SiC substraat: SiC on teine ​​GaN kasvuks kasutatav substraat, mis on turuosa poolest teisel kohal. See tagab hea keemilise stabiilsuse, elektrijuhtivuse, soojusjuhtivuse ja nähtava valguse neeldumise. Sellel on aga kõrgemad hinnad ja madalam kvaliteet võrreldes safiiriga. SiC ei sobi alla 380 nm UV-LED-idele. SiC suurepärane elektri- ja soojusjuhtivus välistab safiirsubstraatide võimsustüüpi GaN LED-ide soojuse hajutamiseks flip-chip ühendamise vajaduse. Ülemine ja alumine elektroodi struktuur on efektiivne soojuse hajutamiseks võimsusega GaN LED-seadmetes.

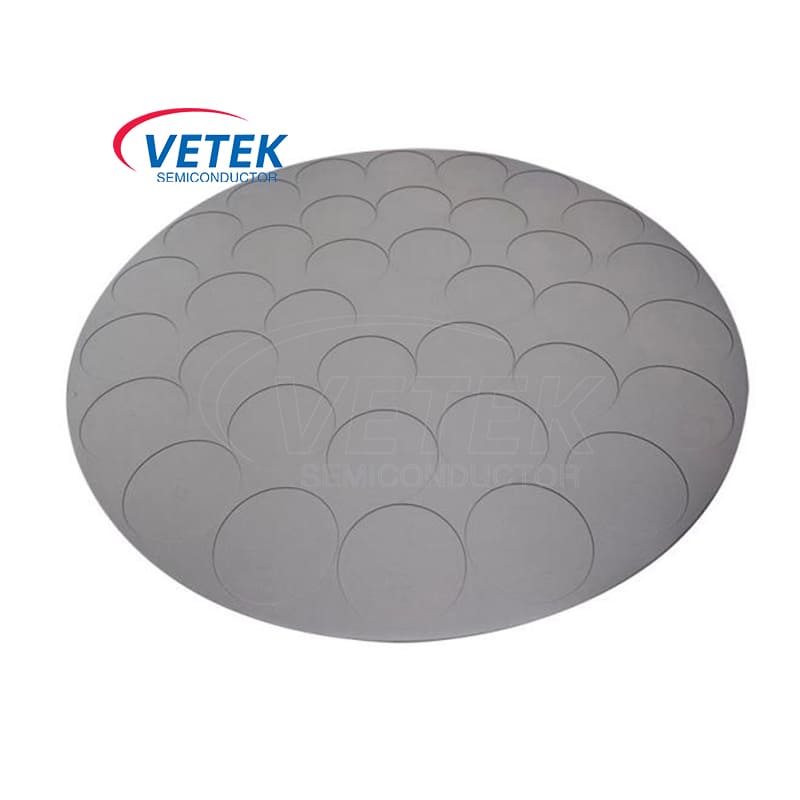

LED Epitaxy vastuvõtja MOCVD sustseptor TaC kattega

3. Deep UV LED EPI:

Sügava ultraviolettkiirguse (DUV) LED-epitaksi, sügava UV-LED või DUV LED-epitaksi puhul kasutatakse substraatidena tavaliselt keemilisi materjale, sealhulgas alumiiniumnitriid (AlN), ränikarbiid (SiC) ja galliumnitriid (GaN). Nendel materjalidel on hea soojusjuhtivus, elektriisolatsioon ja kristallide kvaliteet, mistõttu need sobivad DUV LED-rakenduste jaoks suure võimsusega ja kõrge temperatuuriga keskkondades. Substraadi materjali valik sõltub sellistest teguritest nagu rakenduse nõuded, tootmisprotsessid ja kulukaalutlused.

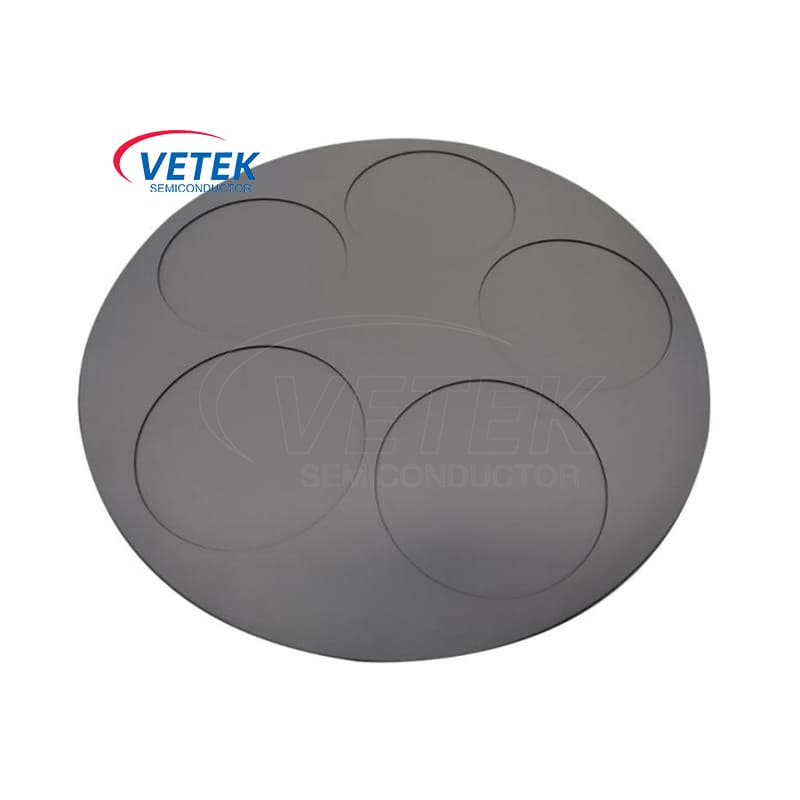

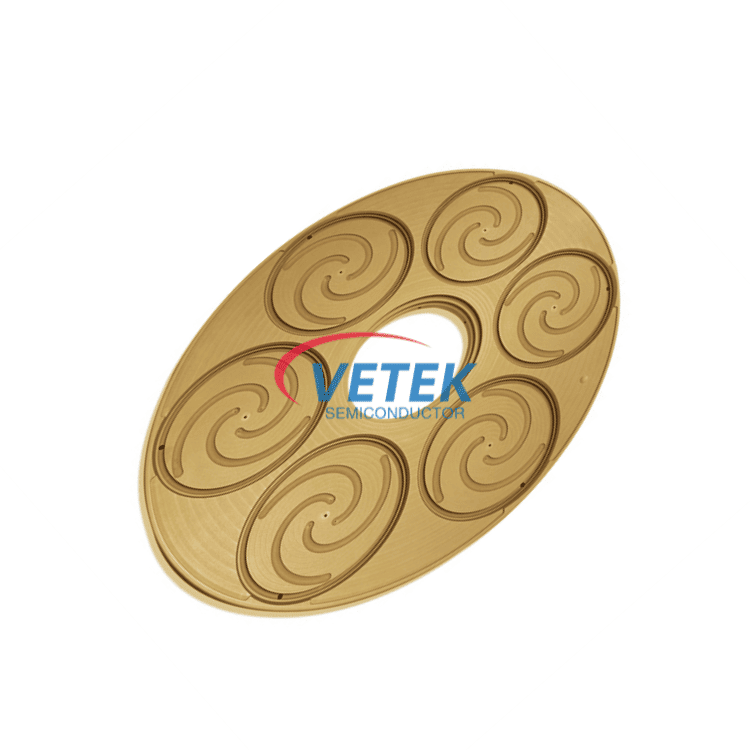

SiC-kattega sügav UV-LED sustseptor TaC-kattega sügav UV-LED sustseptor
