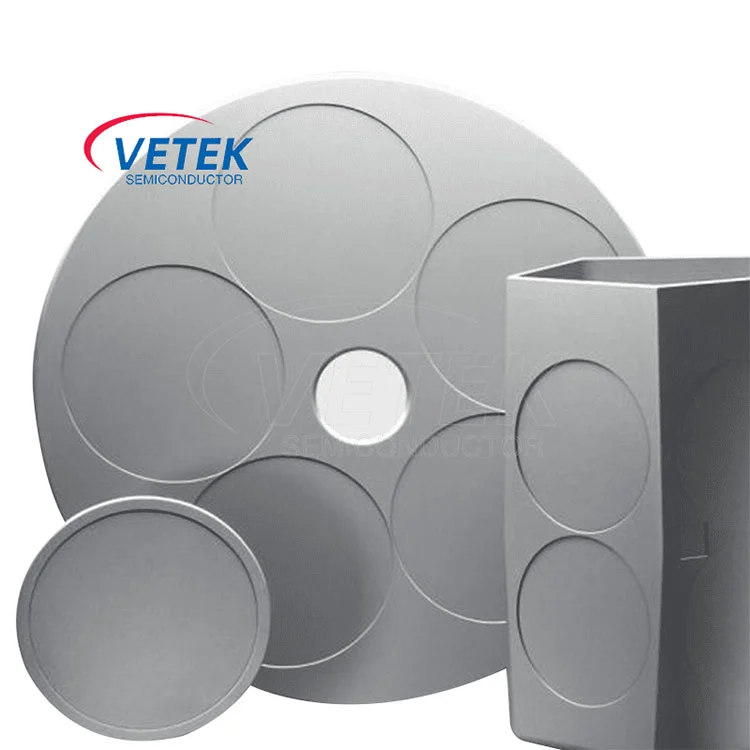

Gan Epitaxy Undertaker

Gan Epitaxy on täiustatud pooljuhtide tootmistehnoloogia, mida kasutatakse suure jõudlusega elektrooniliste ja optoelektrooniliste seadmete tootmiseks. Erinevate substraadimaterjalide järgi,Gani epitaksiaalsed vahvlidsaab jagada GAN-põhiseks GAN-i, SIC-põhiseks GAN, Sapphire-põhiseks GAN-iGan-on-si.

       MOCVD protsessi lihtsustatud skeem GAN Epitaxy genereerimiseks

Gan epitaxy tootmisel ei saa substraat lihtsalt epitaksiaalse sadestumise kuskile paigutada, kuna see hõlmab mitmesuguseid tegureid, näiteks gaasi voolavuse suund, temperatuur, rõhk, fikseerimine ja langevad saasteained. Seetõttu on vaja alust ja seejärel pannakse substraat kettale ja seejärel viiakse CVD -tehnoloogia abil substraadile epitaksiaalne sadestumine. See alus on gan epitaxy -vastuvõtja.

Võre vastavus SIC ja GAN -i vahel on väike, kuna SIC soojusjuhtivus on palju suurem kui GAN, Si ja Safire. Seetõttu, sõltumata substraadist GAN epitaksiaalsest vahvrist, võib SIC -kattega GAN epitaxy -osutaja märkimisväärselt parandada seadme termilisi omadusi ja vähendada seadme ristmike temperatuuri.

Materjalide võre ebakõla ja termilised ebakõlasuhted

Saabas Semiconductori toodetud GAN Epitaxy -osutajal on järgmised omadused:

Materiaalne: Ostuja on valmistatud kõrge puhtusastmega grafiidist ja SIC-kattest, mis võimaldab tal taluda kõrgeid temperatuure ja pakkuda epitaksiaalse tootmise ajal suurepärast stabiilsust. VETEKi pooljuhtide vastuvõtja võib saavutada puhtuse 99,999% ja lisandite sisu vähem kui 5 ppm.

Soojusjuhtivus: Hea termiline jõudlus võimaldab täpset temperatuurikontrolli ja GAN Epitaxy vastuvõtja hea soojusjuhtivus tagab GAN Epitaxy ühtlase sadestumise.

Keemiline stabiilsus: SIC -kattekiht hoiab ära saastumise ja korrosiooni, seega suudab GAN epitaxy -vastuvõtja taluda MOCVD -süsteemi karmi keemilist keskkonda ja tagada GAN Epitaxy normaalse toodamise.

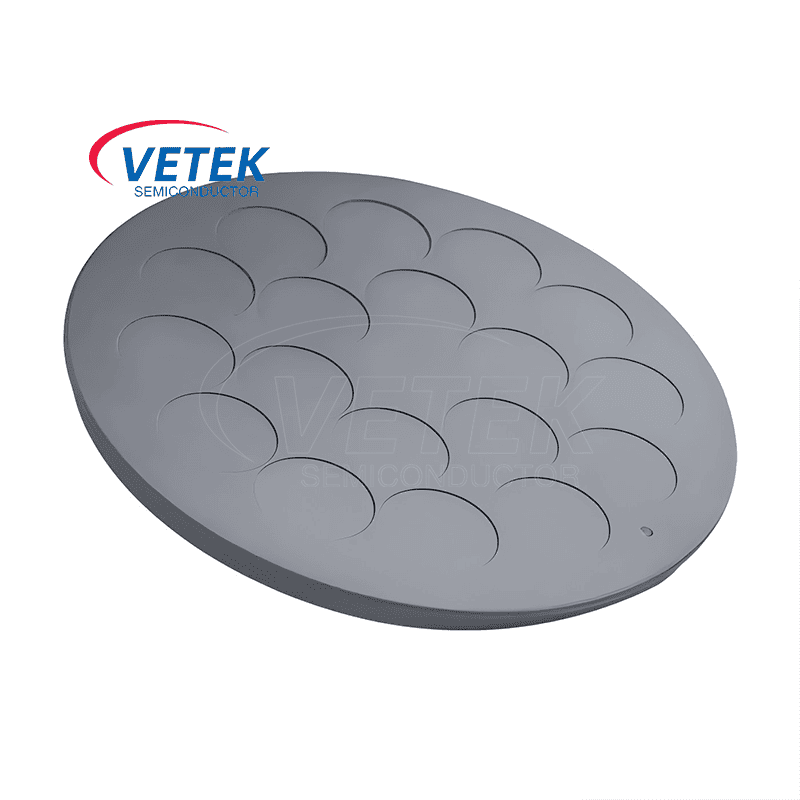

Kujundamine: Konstruktsioonidisain viiakse läbi vastavalt klientide vajadustele, näiteks tünnikujulised või pannkoogikujulised vastuvõtjad. Erinevate epitaksiaalsete kasvutehnoloogiate jaoks on optimeeritud erinevad struktuurid, et tagada vahvli parem saagis ja kihi ühtlus.

Ükskõik, mis teie vajan, võib Vetek Semiconductor teile pakkuda parimaid tooteid ja lahendusi. Ootan teie konsultatsiooni igal ajal.

Põhilised füüsilised omadusedCVD SIC katmine:

Saabas pooljuhtGan epitaxy vastuvõtupoed:
