Miks on TaC kate muutumas pooljuhtgrafiitkomponentide eelistatud valikuks?

Kuna pooljuhtide tööstus tõukab suuremate vahvlite läbimõõtude, kõrgemate töötemperatuuride ja üha rangemate saasteeelarvete poole, on grafiidikomponentidele esitatavad nõudmised märkimisväärselt kasvanud. Tiiglid, sustseptorid, küttekehad, juhtrõngad ja seemnehoidjad ei pea enam lihtsalt kuumust taluma – nad peavad ka säilitama oma kuju, pärssida lisandite vabanemist ja elama agressiivselt reaktiivses keskkonnas üle pika aja.

Nende probleemide lahendamiseks on keemilise aurustamise-sadestamise (CVD) tantaalkarbiidi (TaC) katted kujunenud väga paljutõotavaks lahenduseks grafiidiosade kaitsmiseks täiustatud pooljuhtide tootmisliinidel. Selles artiklis vaadeldakse, miks TaC-katted äratavad üha suuremat huvi ning kuidas need aitavad kaasa stabiilsematele protsessidele, pikemale osade elueale ja paremale üldisele tootmistõhususele.

Miks vajavad grafiidikomponendid kaitsekihte?

Grafiit on tänu heale soojusjuhtivusele, madalale tihedusele ja töötlemise lihtsusele pikka aega olnud kõrge temperatuuriga pooljuhtide riistvara populaarseks materjaliks. Kuid paljal grafiidil on protsessikambrites karmide tingimustega kokkupuutel hästi tuntud nõrkused:

• Pinna lagunemine äärmuslikel temperatuuridel
• Vesiniku, ammoniaagi ja muude reaktiivsete gaaside keemiline rünnak
• Süsinikuosakeste eraldumine
• Lisandite migreerumine kasvavatesse kristallidesse või epitaksiaalsetesse kiledesse
• Mõõtmete järkjärguline triiv pärast paljusid termotsükleid

Need probleemid muutuvad eriti kriitiliseks sellistes protsessides nagu:

• SiC mahukasv PVT kaudu
• SiC epitaksia
• GaN MOCVD
• AlN kristallide kasv
• Kõrge temperatuuriga soojusvälja seadistused

Seadme geomeetria kokkutõmbumisel ja jõudlusnõuete karmistamisel võib isegi väike saastumine või grafiitdetailide kerge kulumine otseselt mõjutada vahvlite saagist ja seadme lõplikku töökindlust.

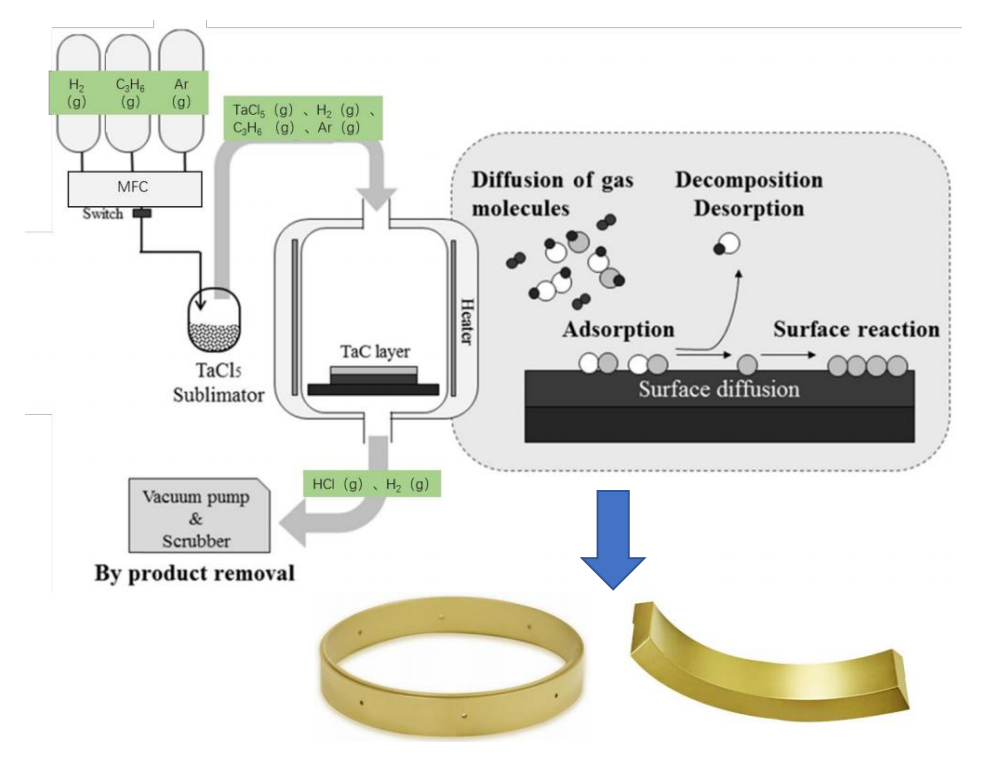

Mis täpselt on TaC kate?

Tantaalkarbiid (TaC) on ülitulekindel keraamika, mille sulamistemperatuur on umbes 3880 °C – üks kõrgemaid teadaolevaid. See ühendab märkimisväärse termilise stabiilsuse silmapaistva keemilise inertsusega, muutes selle loomulikuks kandidaadiks grafiitpindade varjestamiseks, mis näevad agressiivseid pooljuhtkeskkondi.

Grafiidi täieliku asendamise asemel kantakse TaC CVD kaudu tiheda õhukese kihina. See annab teile mõlemast maailmast parima:

• Grafiit tagab soojusjuhtivuse, väikese massi ja mehaanilise toe.
• TaC kiht toimib tugeva barjäärina keemilise erosiooni ja lisandite väljutamise vastu.

Puhastulemus on komponent, mis suudab vastu pidada tingimustes, mis lagundavad kiiresti tavalist grafiiti.

CVD TaC katte peamised eelised

(1) Erakordne vastupidavus kõrgel temperatuuril

Paljud pooljuhtprotsessid töötavad vahemikus 1500 °C kuni tunduvalt üle 2500 °C – temperatuurid, mis viivad enamiku materjalidest oma piirini. TaC säilitab oma struktuurse terviklikkuse kogu selles vahemikus ja isoleerib tõhusalt aluseks olevat grafiiti termilise lagunemise eest paljude tootmistsüklite jooksul.

(2) Suurepärane keemiline vastupidavus

Üks TaC silmapaistvaid omadusi on selle võime taluda söövitavaid gaasiliike, mis söövad ära teised pinnakatted. Praktikas näitab see märkimisväärselt paremat vastupidavust kui tavalised kaitsekihid, kui see puutub kokku:

• Vesinik (H₂)
• Ammoniaak (NH₃)
• Räni aur
• Reaktiivsed metalliaurud

See paranenud keemiline vastupidavus tähendab otseselt vähem osade asendamist ja prognoositavamat tootmist.

(3) Madalam saastumise oht

Kuna kristallide kvaliteedi ja defektide tiheduse eesmärgid muutuvad rangemaks, on protsessikeskkonna puhtana hoidmine ülimalt oluline. Hästi ladestatud TaC-kate moodustab peaaegu mitteläbilaskva barjääri, mis aitab vähendada:

• Süsiniku vabanemine grafiitkehast
• Metalliliste lisandite difusioon
• Osakeste ketendus
• Pinna karestamine aja jooksul

Puhtamad tingimused toetavad kõrgema kvaliteediga kristalle ja paremat jooksvalt korratavust.

(4) Pikendatud kasutusiga

Termovälja osade asendamine on kulukas – mitte ainult materjalide, vaid ka seisakuaegade ja ümberkvalifitseerimise osas. Kuna TaC-kate aeglustab nii tõhusalt pinna korrosiooni ja kulumist, kestavad paljud kaetud grafiitkomponendid oluliselt kauem kui nende katmata komponendid. See tähendab vähem katkestusi ja madalamaid üldisi tegevuskulusid.

(5) Tugev haardumine aluspinnaga

Kaasaegsed CVD protsessid ladestavad TaC aatomite kaupa grafiidi pinnale, andes suurepärase liidese sideme. Erinevalt mehaanilistest või pealepihustatud katetest annab CVD teile:

• Tihe, poorideta mikrostruktuur
• Ühtlane paksus isegi keerukatel kujunditel
• Usaldusväärne adhesioon, mis peab vastu korduvale termilisele tsüklile
• Hea nurkade ja süvendite katmine

See vastupidavus on kriitiline tootmiskeskkondades, kus järjepidevus on vaieldamatu.

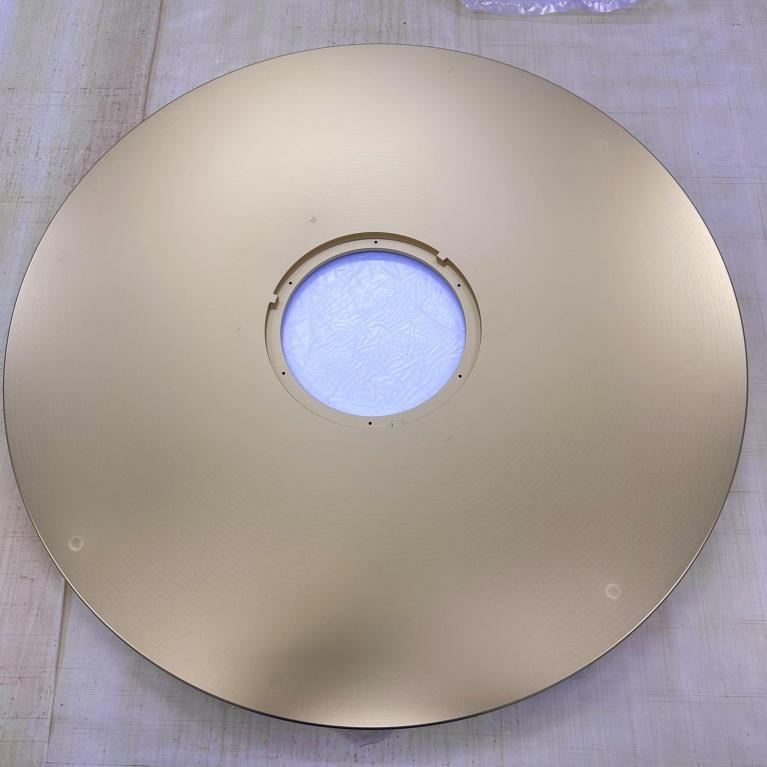

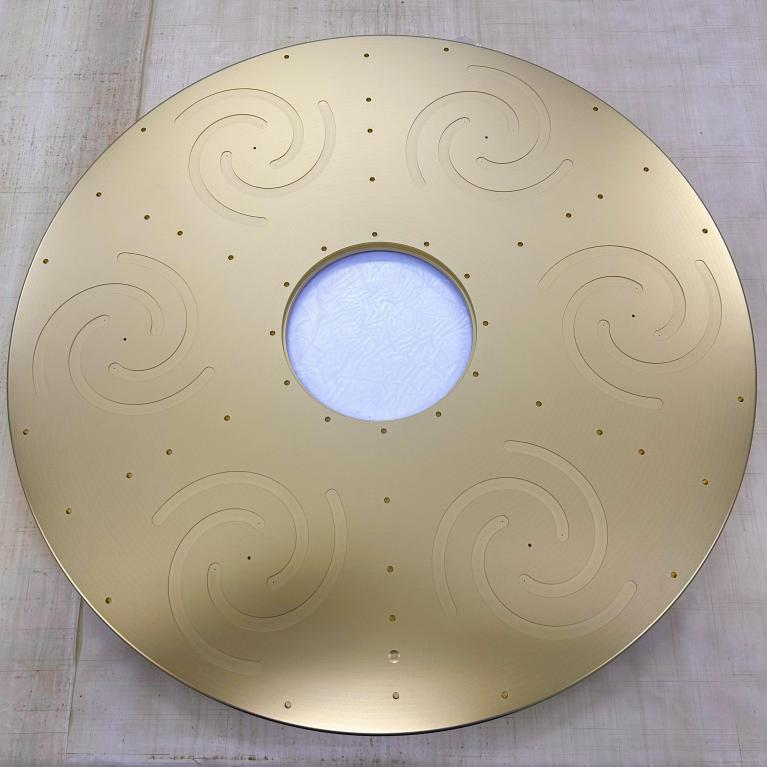

TaC-kattega grafiitdetailide tüüpilised kasutusalad

Tehnoloogia arenedes leiavad TaC-kattega komponendid tee üha enamatesse pooljuhtide rakendustesse. Levinud näited hõlmavad järgmist:

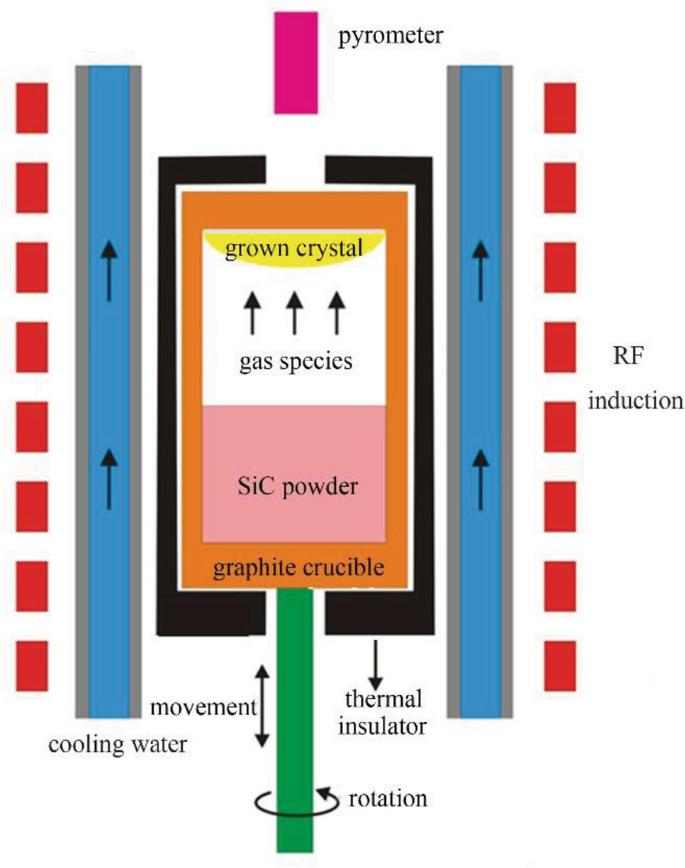

SiC Crystal Growth (PVT)

TaC-kattega tiigleid, seemnehoidjaid, juhtrõngaid ja tiiglirõngaid kasutatakse nüüd laialdaselt kasvukambris leiduvate lisandite vähendamiseks, pikendades samas kuumatsooni riistvara kasutusiga.

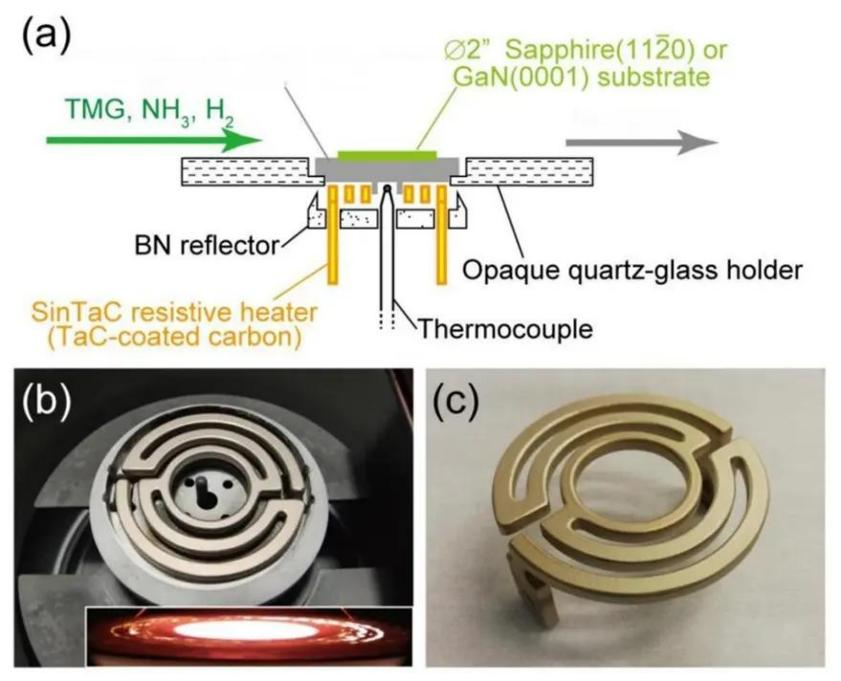

GaN MOCVD süsteemid

TaC-kattega grafiidist küttekehad tagavad stabiilse soojusvõimsuse ja on GaN-epitaksia ajal vastupidavad ammoniaagi ja vesiniku korrosioonile, aidates säilitada ühtlast temperatuuriprofiili pikkade kampaaniate jooksul.

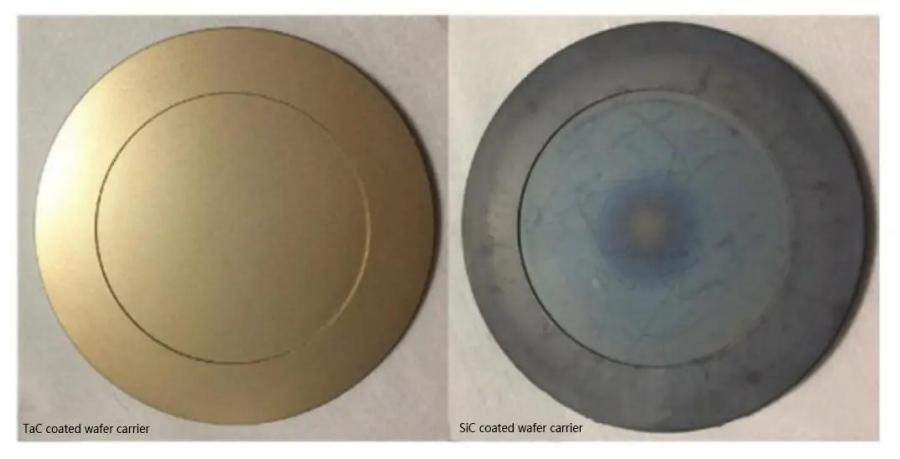

Epitaksiaalsed sustseptorid (vahvlikandjad)

Sustseptorid näevad korduvaid termošokke ja kokkupuudet söövitava gaasiga. TaC-kate annab neile palju parema võimaluse paljudel katsetel ilma pinna halvenemiseta üle elada.

Muud kõrge temperatuuriga pooljuhtseadmed

Täiendavad kasutusvõimalused hõlmavad AlN-kristallide kasvatamist, räni epitaksikat, üldisi termilise välja komponente ja isegi mõningaid täiustatud keraamika töötlemise tööriistu.

Miks CVD-meetod on oluline?

Kõik TaC-katted ei ole võrdsed. Erinevate sadestamise tehnikate hulgas peetakse CVD-d pooljuhtkvaliteediga töö kuldstandardiks, kuna see tagab:

• Väga suur tihedus ja madal poorsus
• Suurepärane puhtus (kriitilise tähtsusega saastetundlike protsesside jaoks)
• Täpne, korratav paksuse kontroll
• Ühtlane katvus keerukatel detailide geomeetriatel
• Vastupidav liimimine grafiidist aluspinnaga

Rakenduste jaoks, kus järjepidevus ja usaldusväärsus on kõik, paistab CVD silma kui selge valik.

Vaadates tulevikku: TaC-kattega grafiidi roll

Kui tööstus liigub järgmise suunas:

• 8-tollised SiC vahvlid
• Suurema võimsusega GaN-seadmed
• Täiustatud liitpooljuhid
• Pikemad tootmiskampaaniad
• Rangemad puhtusnõuded

grafiidikomponendid puutuvad kokku ainult suurema pingega. TaC-kate liigub kaugemale pelgalt kaitsekihist – seda peetakse üha enam järgmise põlvkonna tootmise peamiseks vahendiks. Ettevõtted, kes soovivad tõsiselt suurendada saagikust, maksimeerida tööriista tööaega ja pikendada osade eluiga, näevad juba TaC-kattega grafiiti oma pikaajalise protsessi optimeerimise strateegilise osana.

Järeldus

TaC-katete kasvav kasutuselevõtt peegeldab lihtsat reaalsust: pooljuhtide tööstus vajab materjale, mis suudavad pidada sammu üha nõudlikumate tingimustega. Ühendades grafiidi termilised eelised tantaalkarbiidi keemilise vastupidavusega, pakuvad CVD-TaC-kattega osad praktilist võimalust saastumise vähendamiseks, komponentide pikema eluea ja stabiilsema tootmistsükli saavutamiseks. Kuna kristallide kasvu ja epitaksitehnoloogiad arenevad jätkuvalt, on TaC-katted valmis mängima veelgi suuremat rolli paljudes pooljuhtide valmistamise etappides.

Korduma kippuvad küsimused

1. Kas TaC kate on parem kui tavaline grafiit?

Enamiku kõrge temperatuuriga pooljuhtprotsesside puhul jah – TaC-kate kaitseb oluliselt paremini korrosiooni, saastumise ja mehaanilise kulumise eest, mis tavaliselt tähendab palju pikemat kasutusiga.

2. Millistes tööstusharudes kasutatakse TaC-kattega grafiiti?

Peamiselt pooljuhtide tootmine, sealhulgas SiC kristallide kasv, GaN MOCVD, räni epitaks ja täiustatud soojusvälja süsteemid.

3. Miks eelistatakse TaC rakendamisel CVD-d?

CVD toodab tihedaid, kõrge puhtusastmega kihte, millel on suurepärane adhesioon ja ühtlane paksus – täpselt see, mida nõudlikud pooljuhtrakendused nõuavad.

4. Milliseid grafiitosi saab katta TaC-ga?

Tüüpilised kandidaadid on tiiglid, sustseptorid, seemnehoidjad, juhtrõngad, küttekehad, kandikud ja muud grafiidist osad, mis puutuvad kokku kõrgete temperatuuride ja reaktiivsete gaasidega.
