Kuidas TaC kate suurendab ränikarbiidi kristallide kasvu PVT rakendustes

Kuidas TaC kate suurendab ränikarbiidi kristallide kasvu PVT rakendustes

Ränikarbiid (SiC) toetab nüüd suurt osa elektrisõidukite jõuallikate, taastuvenergia muundurite ja kõrgsageduslike jõumoodulite edusammudest. Tootmisökonoomia ja seadme jõudlus sõltuvad nii ränidioksiidi kristallide mõõtmete suurendamisest, partiide saagise suurendamisest kui ka defektide arvu vähendamisest. Nende eesmärkide saavutamine nõuab enamat kui peenhäälestatud protsessiretseptid. Termovälja materjalide terviklikkus ja pikaealisus muutuvad sama määravaks, eriti arvestades agressiivseid tingimusi füüsikalise aurutranspordi (PVT) ahjudes.

Grafiitdetailide pinnatöötlusvõimaluste hulgas on tantaalkarbiidi (TaC) keemiline aurustamine-sadestamine (CVD) saavutanud mõõdetava veojõu. See kate ei varja lihtsalt aluspinda; see muudab aktiivselt kõige karmima teenindusega komponentide pinnakeemiat ja termilist reaktsiooni.

Mida TaC kate PVT ahju sees teeb?

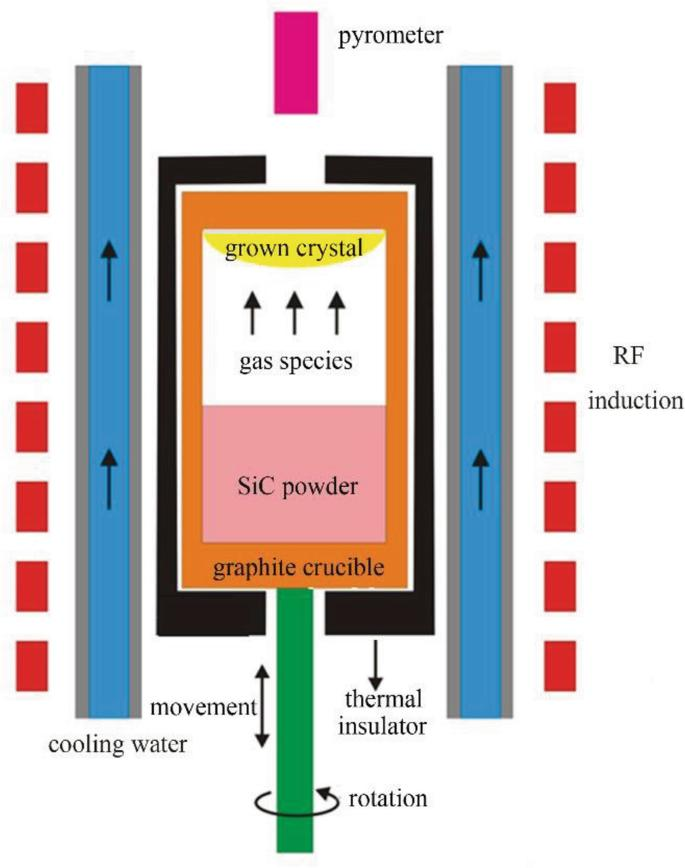

PVT kasv toimub ränikarbiidi lähteaine sublimeerimisel temperatuuril üle 2000 °C. Saadud auruliigid liiguvad jahedama idukristalli poole, kus kondenseerumine ja ümberkristallisatsioon loovad järk-järgult palli. Üks jooks võib kesta sadu tunde. Selle aja jooksul on iga grafiidi pind – tiigli seinad, seemnehoidja, juhtrõngad – silmitsi pideva ränirikka auru, äärmuslike termiliste gradientidega ja mehaanilise pingega, mis tuleneb soojuspaisumise mittevastavusest.

Ilma kaitsekihtideta läbib grafiit kaks paralleelset lagunemisteed. Üks on füüsiline: pinnaerosioon eraldab peened süsinikuosakesed auruvoogu. Teine on keemiline: räni aur reageerib grafiidiga, moodustades lenduvat ränidioksiidi või muid vaheühendeid, mis järk-järgult õhendab komponendi seina. Mõlemad viisid toovad kasvavasse kristalli süsinikuklastreid või metallide lisandeid ning mõlemad lühendavad kalli ahjumööbli kasutusiga.

CVD TaC kate katkestab need mehhanismid. Kattekiht on stöhhiomeetriliselt kontrollitud, aukudeta ja kleepuv grafiidist aluspinnale. See annab kõrge temperatuuriga aurule keemiliselt inertse pinna, nii et selle all olev grafiit ei puutu kunagi otseselt kokku reaktiivse keskkonnaga. See eraldamine muudab saastumise trajektoori põhjalikult.

Täheldatud kristallide kvaliteedi paranemine

Kristallikasvatajad teatavad sageli, et TaC-ga kaetud komponendid korreleeruvad väiksema süsinikulisandite ja mikrotorude otstega. Seletus seisneb katte võimes säilitada püsiv pinnaseisund mitmel käigul. Katmata grafiit muutub aja jooksul – selle poorsus suureneb, emissioonivõime nihkub ja lokaalne temperatuurijaotus triivib. Need järkjärgulised muutused häirivad ühtlase radiaalse kasvu jaoks vajalikku soojusvälja sümmeetriat.

Stabiilne soojusväli seevastu säilitab aksiaalsed ja radiaalsed temperatuurigradiendid, mis on vajalikud kontrollitud astmelise kasvu jaoks seemnepinnal. TaC-kattega säilitab tiigli sisemus oma esialgse geomeetria ja soojuse emissiooni rohkemate kasvutsüklite jooksul. Tulemuseks on kristallide kvaliteedinäitajate tihedam jaotus jooksvalt jooksmiseni, mis tõstab otseselt kasutatavate vahvlite osakaalu puugi kohta.

Pikendatud komponentide kasutusiga ja kasutuskulud

TaC-katte majanduslik vajadus tugineb sageli eluea pikendamisele. Katmata kujul olevad grafiidikomponendid võivad vajada väljavahetamist pärast 10–20 kasvutsüklit, olenevalt konkreetsest temperatuuriprofiilist ja töö kestusest. TaC-kattega ekvivalendid saavutavad dokumenteeritud ahjutoimingutes tavapäraselt 2–3 korda pikema kasutusea, enne kui näitavad mõõdetavat kaalukaotust või pinna karestumist.

See vastupidavus tuleneb katte kõrgest sulamistemperatuurist (üle 3800 °C) ja selle madalast difusioonikoefitsiendist nii süsiniku kui ka räni puhul. Isegi temperatuuril 2200 °C jääb katte ja substraadi liidesevaheline difusioon tühiseks. Kattekiht ei valgu, ketenda ega kihistu termilise tsükli ajal, eeldusel, et CVD-sadestamise parameetrid on õigesti optimeeritud. Pikemad ajavahed komponentide vahetamise vahel tähendavad vähem ahju jahutus- ja küttetsükleid, vähem tööjõudu mahavõtmiseks ja uuesti kokkupanekuks ning väiksemat kõrge puhtusastmega grafiidimaterjali tarbimist.

Pooljuhtide puhtusespetsifikatsioonid

Seadmekvaliteediga SiC puhul võivad metallilised lisandid miljondikosades halvendada kandja eluiga ja rikepinget. Seetõttu peab kate ise olema pooljuhtidega ühilduv. Kõrge puhtusastmega lähteainetest töödeldud CVD TaC saavutab dokumenteeritud puhtuse 99,999841%. See arv ei ole juhuslik: see peegeldab tahtlikku kontrolli lähtegaasi puhastamise, reaktori puhtuse ja sadestamisjärgse käitlemise üle. Sellel puhtusastmel jäävad kõik metalliliigid, mis võivad kattekihist aurufaasi difundeeruda, tüüpiliste kasvuperioodide jaoks allapoole analüütilist avastamispiiri.

Tavaliselt kaetud grafiidist osad

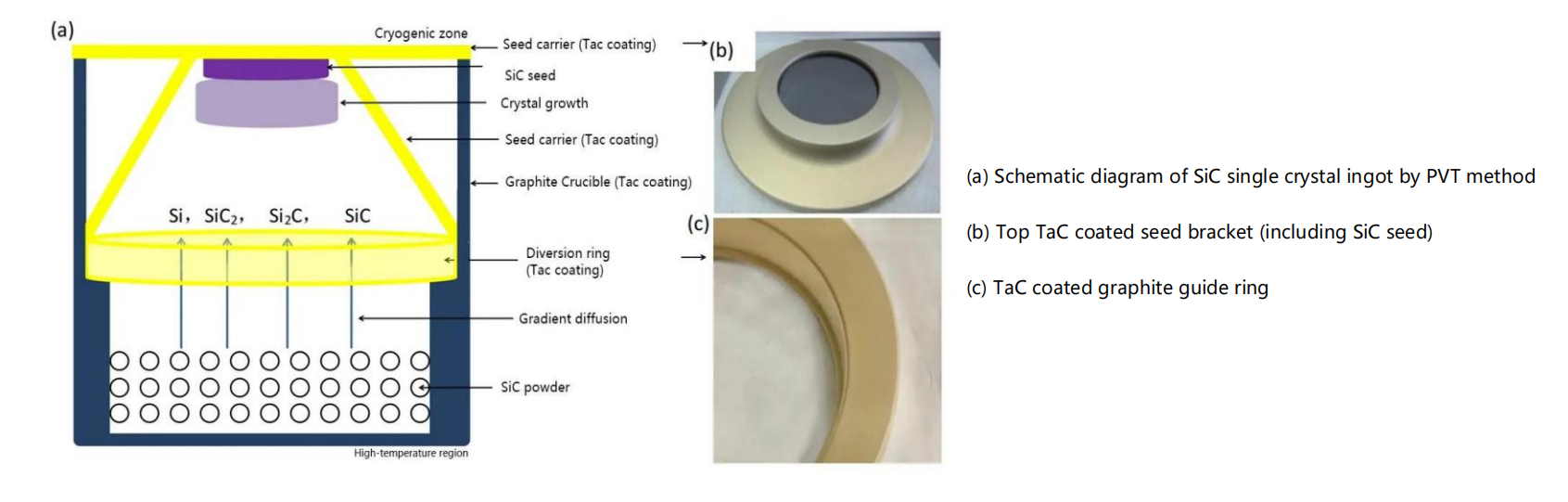

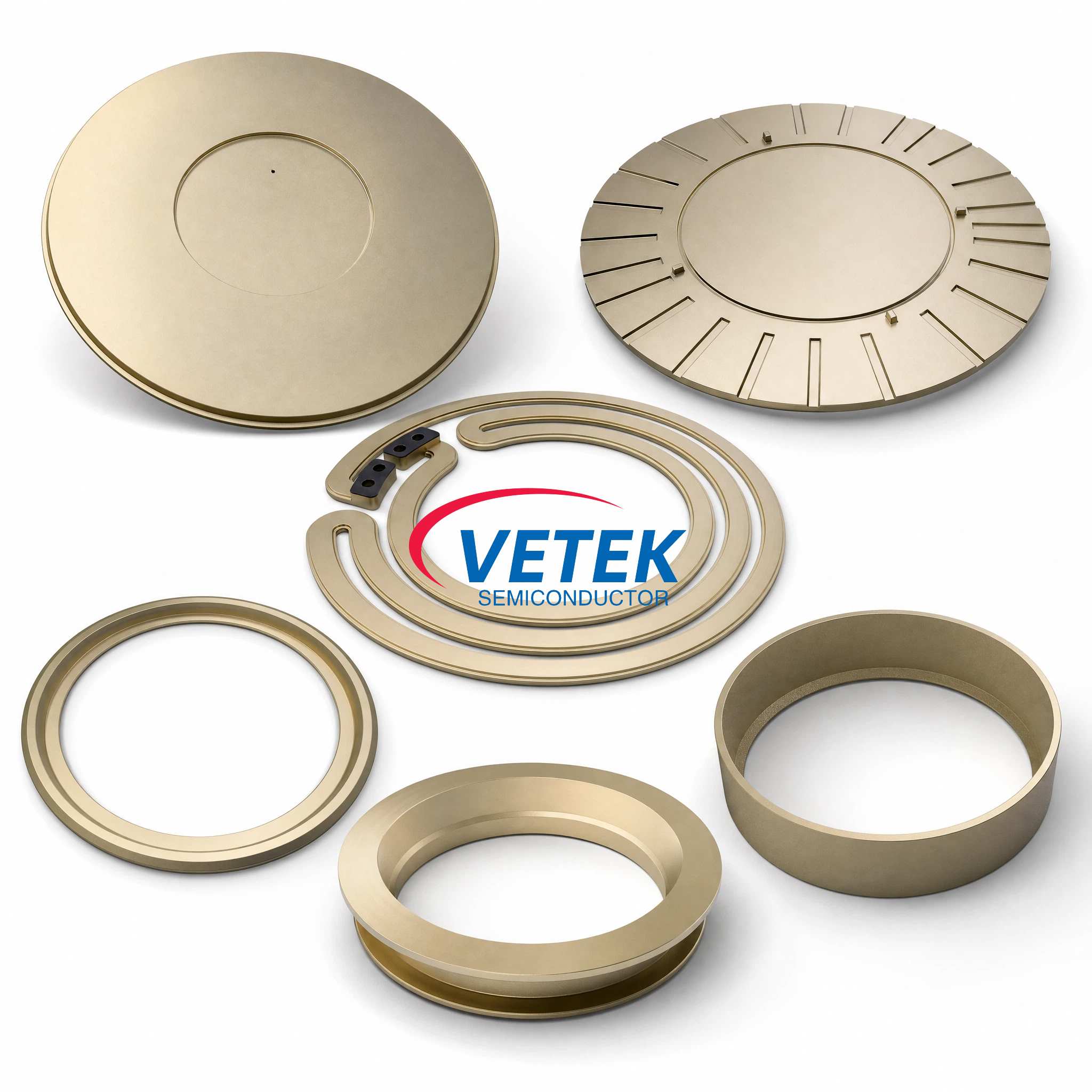

PVT soojusväljad sisaldavad tavaliselt viit kuni kaheksat erinevat grafiidikomponenti, mis võivad TaC rakendusest kasu saada:

Tiiglid, mis sisaldavad SiC lähtepulbrit ja hoiavad kõrgeimat temperatuuri.

Seemnehoidjad, mis kinnitavad seemnekristalli ja nõuavad täpset termilist kontakti.

Juhtrõngad, mis kujundavad auru voolutee seemne suunas.

Tiiglirõngad ja vahetükid, mis määravad allika ja seemne vahelise lõhe.

Täiendavad isolatsioonikilbid või tugipostid teatud ahjude konstruktsioonides.

Kõigi või enamiku nende osade katmine loob ühtlase pinnaseisundi kogu kuumas tsoonis, selle asemel, et segada kaetud ja katmata pindu, mis võivad põhjustada lokaalset termilist või keemilist asümmeetriat.

Miks CVD, mitte muud sadestusmeetodid?

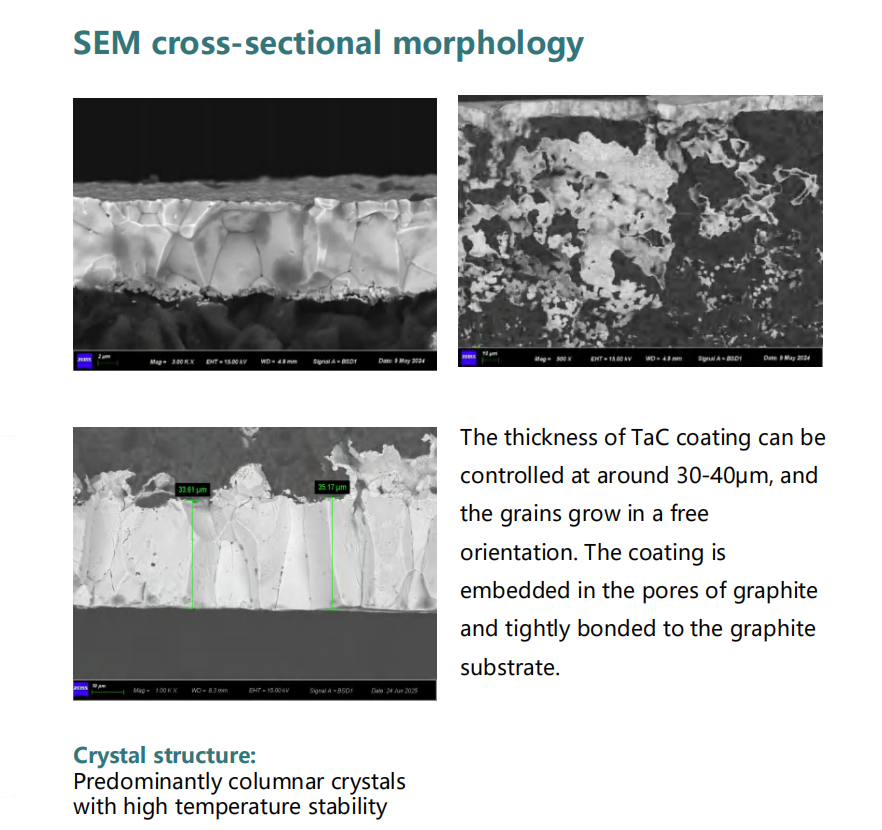

Mitte kõik TaC-katted ei tööta identselt. Plasmapihustus- või pakketsementeerimisviisid tekitavad paksemaid kihte, kuid suurema poorsusega, kehvema nakkuvuse ja suurema lainemisriskiga termilise šoki korral. CVD eristub sellega, et kasvatab kattekihti aurufaasi prekursoritest aatomi haaval. See annab täielikult tihedad mikrostruktuurid, mille tera suurus on mõne mikromeetri suurusjärgus ja paksuse ühtsus ± 5 μm piires suure pindalaga komponentide lõikes.

Standardne CVD TaC paksus on enamiku PVT tiiglite ja hoidikute jaoks määratud 30 ± 5 μm. Pikendatud tsüklite või kõrgemate tipptemperatuuridega ahjude puhul saab rakendada kohandatud paksust kuni 40 μm. Paksemad katted suurendavad difusioonibarjääri pikkust, kuid nõuavad hoolikat sobitamist grafiidist substraadi soojuspaisumise koefitsiendiga, et vältida liideste pinget - tegur, mida CVD protsessi kavandamisel hästi iseloomustab.

Praktilised kaalutlused lapsendamisel

Rajatised, mis lähevad üle katmata komponentidelt TaC-ga kaetud komponentidele, peaksid ette nägema temperatuuri reguleerimise kohandusi. Kattekiht muudab pinna kiirgusvõimet, mis võib püromeetri näitu või võimsuse ja temperatuuri kalibreerimist nihutada 20–50 °C võrra. See nihe on prognoositav ja korratav, nii et õigete termiliste seadeväärtuste taastamiseks piisab lühikesest kalibreerimiskäigust. Pärast seda esialgset kompenseerimist käitub kaetud süsteem jooksude lõikes ühtlasemalt kui selle katmata vastand, mis vähendab vajadust iga tsükli kohta häälestada.

Järeldus

PVT-põhine SiC tootmine seab grafiidi soojusvälja komponentidele erakordsed nõudmised. CVD TaC kate rahuldab neid nõudmisi nelja omavahel seotud efekti kaudu: see pärsib süsinikuosakeste eraldumist, blokeerib räni rünnakut substraadile, säilitab termilise välja sümmeetria pikematel tööjadadel ja pikendab komponentide vahetusintervalle. Need tulemused parandavad ühiselt kristallide puhtust, suurendavad kasutatavat saagist palli kohta ja vähendavad tarbitavate osade panust vahvlikulusse. Kuna ränikarbiidi vahvlite suurus liigub 200 mm suunas ja defektide tiheduse nõuded karmistavad veelgi, laieneb konstrueeritud katete, nagu TaC, kasutuselevõtt arenenud tootmisliinides tõenäoliselt valikuvõimaluselt baasspetsifikatsiooniks.
