Mis on poolkuu LPE reaktsioonikambris?

Ränikarbiidi (SiC) epitaksisüsteemides jäävad paljud reaktori peamised komponendid väljaspool pooljuhtide tootmistööstust tundmatuks. Üks neist komponentidest on "Halfmoon", grafiidil põhinev konstruktsiooniosa, mida tavaliselt kasutatakse LPE reaktsioonikambrites.

Kuigi Halfmoon ei ole ise vahvlikandja, mängib see olulist rolli reaktori stabiilsuse säilitamisel kõrgel temperatuuril toimuvate epitaksiaalsete kasvuprotsesside ajal. Kuna ränikarbiidi pooljuhtide tootmine liigub suuremate vahvlite ja rangema protsessikontrolli suunas, on reaktori sisemiste komponentide disain ja materjali jõudlus muutunud üha olulisemaks.

LPE reaktsioonikambri mõistmine

LPE (Liquid Phase Epitaxy) on pooljuhtide tootmisel kasutatav kristallide kasvatamise tehnika. SiC epitaksisüsteemides töötab reaktsioonikamber äärmiselt nõudlikes tingimustes, mis hõlmavad:

• Kõrged temperatuurid
• Reaktiivsed protsessigaasid
• Pikad termilised tsüklid
• Range saastekontroll
• Stabiilse gaasivoolu nõuded

Kaasaegsed SiC epitaksisüsteemid, nagu LPE reaktorid, sõltuvad tugevalt stabiilsetest soojusvälja struktuuridest ja gaasivoolu juhtimisest reaktsioonikambris. Isegi väikesed temperatuurijaotuse või gaasivoolu ühtluse kõikumised võivad otseselt mõjutada epitaksiaalse kihi kvaliteeti ja vahvli konsistentsi.

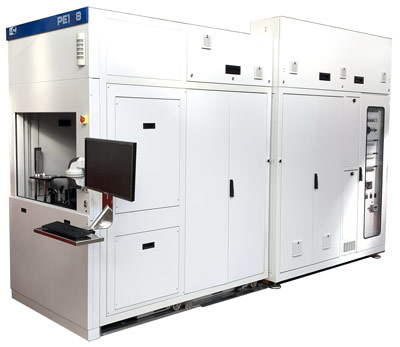

LPE PE1O6 SiC epitaksireaktor, horisontaalne kuumseinasüsteem, mida kasutatakse täiustatud SiC vahvlite kasvatamiseks.

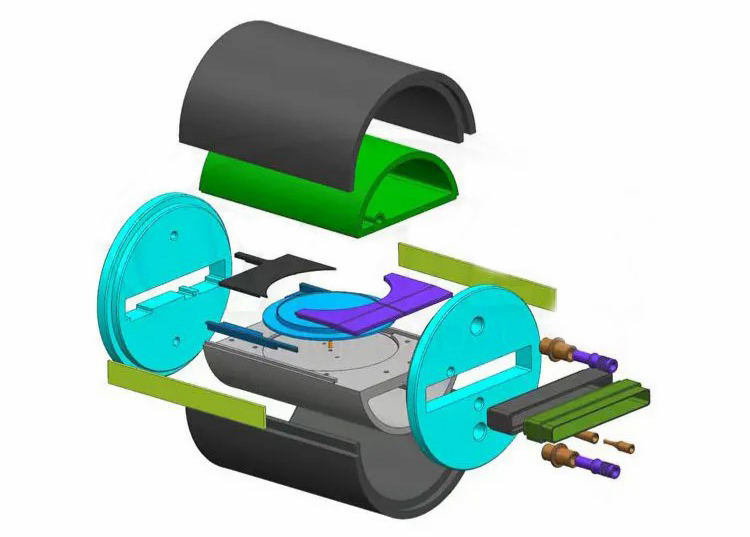

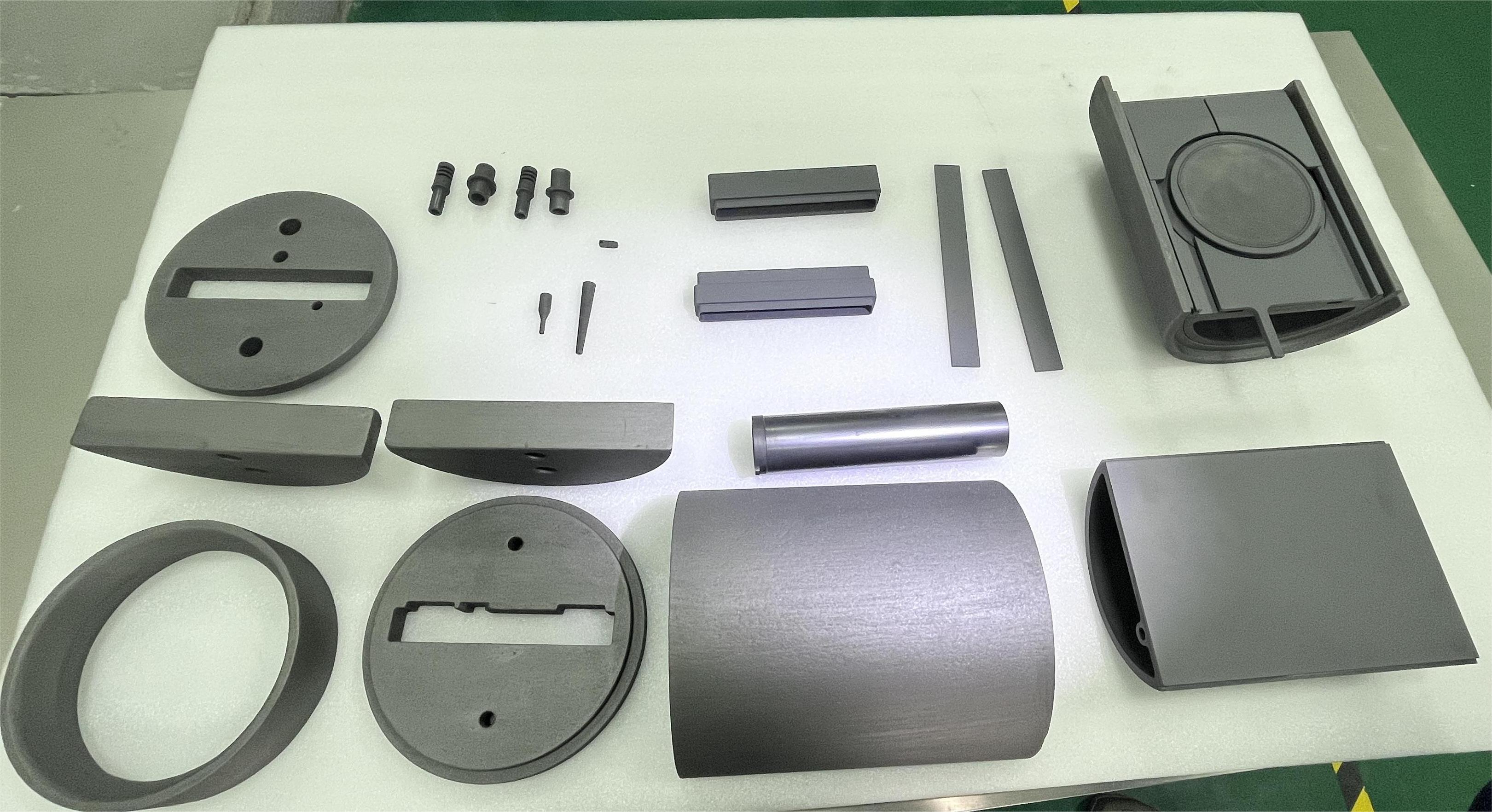

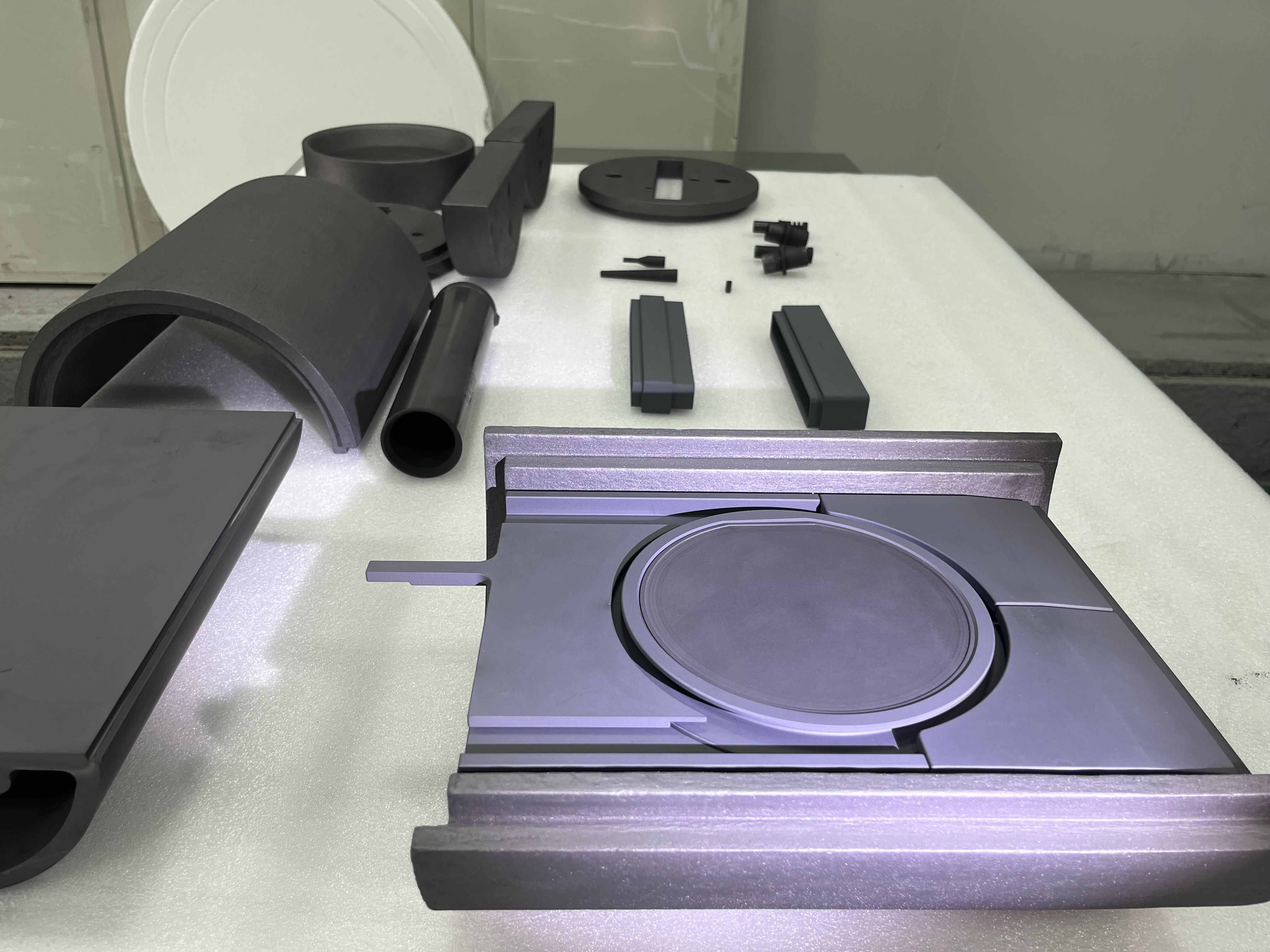

Kambri sees töötavad mitmed grafiidipõhised komponendid koos, et luua kontrollitud termiline ja keemiline keskkond epitaksiaalseks kasvuks. Poolkuu on üks neist toetavatest struktuurikomponentidest.

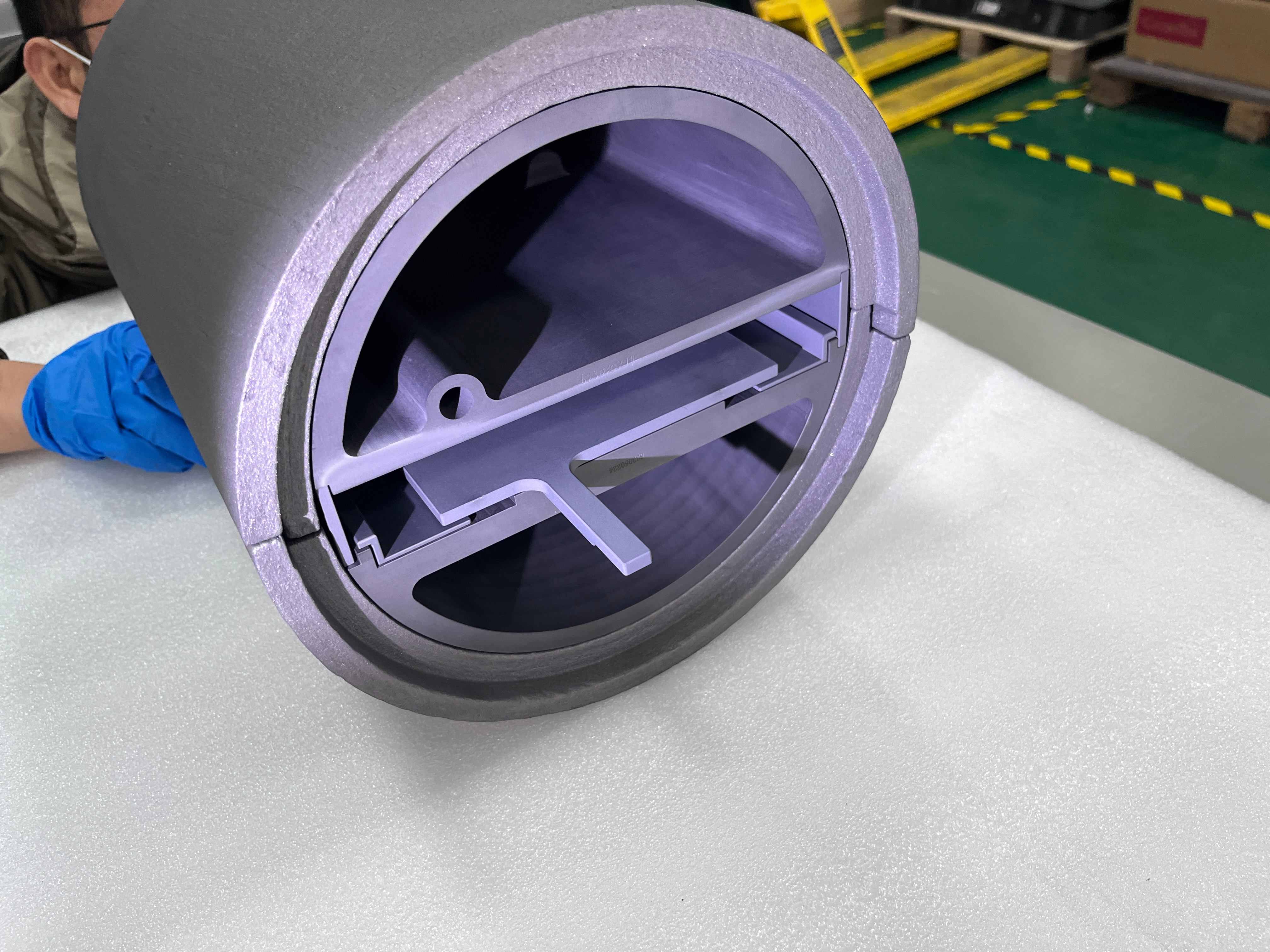

Miks nimetatakse seda "Halfmoon"?

Osa on oma nime saanud peamiselt kuju järgi. Paljudes LPE reaktorites näeb komponent välja kuuma tsooni ümber paigaldatuna poolringi või poolkuu struktuuriga.

Erinevad seadmete tootjad kasutavad veidi erinevat disaini. Mõned Halfmoon osad on paksemad, mõned sisaldavad täiendavaid tugistruktuure ja mõned on otseselt ühendatud kambri sees olevate pöörlevate sõlmedega.

Tegelikes reaktorisüsteemides optimeeritakse geomeetriat tavaliselt koos soojusvälja ja kambri paigutusega, mitte ei järgita üht universaalset standardit.

Poolkuu komponendi funktsioonid

Kuigi reaktorite konstruktsioonid on erinevad, täidavad Halfmoon komponendid tavaliselt mitmeid olulisi funktsioone.

1. Reaktorite tugistruktuurid

Epitaksireaktoris laienevad ja kahanevad paljud grafiidiosad kuumutamistsüklite ajal korduvalt. Seetõttu muutub pikkade tootmisperioodide puhul oluliseks sisemiste tugikomponentide mehaaniline stabiilsus.

Mõnes reaktorikonstruktsioonis aitab Halfmoon säilitada lähedalasuvate kambristruktuuride suhtelist asendit kõrge temperatuuriga töötingimustes. Isegi väike deformatsioon võib mõjutada kambri joondamist või protsessi korratavust.

2. Gaasivoo stabiilsuse abistamine

Gaasivoolu käitumine SiC reaktoris on keerulisem, kui väljast paistab. Kõrgel temperatuuril võivad isegi suhteliselt väikesed struktuurimuutused kambris muuta kohalikke voolutingimusi.

Sõltuvalt reaktori platvormist võib Halfmoon kaudselt mõjutada protsessigaaside liikumist kuuma tsooni piirkonnas. See on üks põhjus, miks sisekambri geomeetriat optimeeritakse reaktori arendamise ajal sageli hoolikalt.

3. Soojusväljade koordineerimine

Kaasaegsed epitaksisüsteemid nõuavad hoolikalt kontrollitud termilisi gradiente. Grafiitkomponentide paigutus kambri sees mõjutab soojusjaotust ja soojusefektiivsust.

Halfmoon komponendid võivad kaudselt mõjutada:

• Soojuse peegeldus
• Termiline tasakaal
• Kohalik temperatuuri stabiilsus
• Soojusvarjestuse jõudlus

See muutub suurte vahvlite töötlemisel üha olulisemaks.

4. Mehaaniliste pöörlemissüsteemide toetamine

Mõned LPE süsteemid kasutavad pöörlevaid kooste, et parandada sadestumise ühtlust epitaksiaalse kasvu ajal. Nendes konfiguratsioonides võib alumine poolkuu olla integreeritud kambri sees asuvate pöörlevate või tugistruktuuridega.

Mehaanilised nõuded võivad muutuda üsna nõudlikuks, sest reaktor peab pidevalt töötama nii kõrgel temperatuuril kui ka keemiliselt reaktiivsetes tingimustes.

Miks grafiiti reaktorisüsteemides ikka veel laialdaselt kasutatakse?

Isegi tänapäeval on grafiit üks kõige praktilisemaid materjale pooljuhtide soojusvälja rakendustes. See on suhteliselt kerge, seda saab töödelda keerukateks kujunditeks ja see säilitab stabiilsed omadused temperatuuril, kus paljud metallid ebaõnnestuvad.

Reaktoritootjate jaoks on eeliseks ka see, et grafiit reageerib hästi täppistöötlusele, mis on oluline kitsastesse kambritesse paigaldatud komponentide puhul.

Samal ajal on paljal grafiidil ka piirangud. Pikaajalisel kokkupuutel reaktiivsete protsessigaasidega ja korduva termilise tsükliga võib pind järk-järgult laguneda või tekitada osakesi. Seetõttu kasutatakse tänapäevastes ränikarbiidi epitaksisüsteemides tänapäeval tavaliselt kaetud grafiitkonstruktsioone.

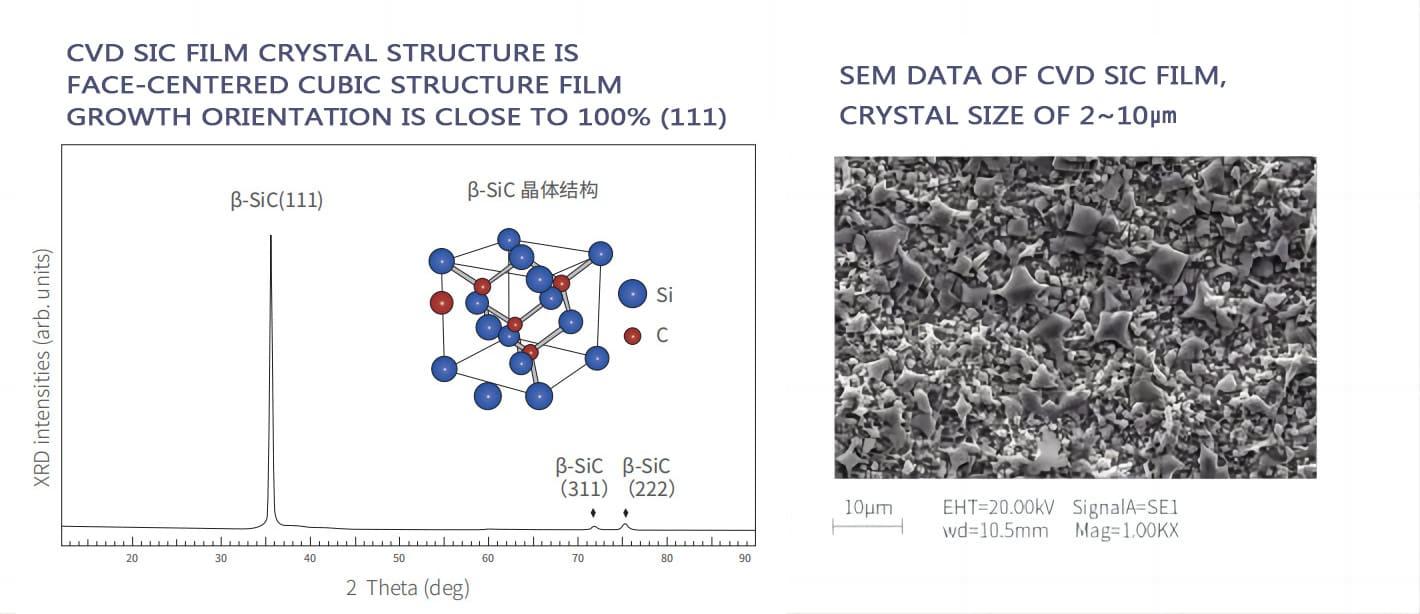

CVD SiC katte roll

CVD SiC (Chemical Vapor Deposition Silicon Carbide) katet kasutatakse laialdaselt grafiitreaktori komponentidel SiC epitaksisüsteemides.

Kate moodustab grafiidi pinnale tiheda kaitsekihi, mis aitab parandada:

• Korrosioonikindlus
• Pinna puhtus
• Kulumiskindlus
• Termošoki jõudlus
• Protsessi stabiilsus

SiC-kattega grafiitkomponente leidub nüüd tavaliselt järgmistes materjalides:

• Sustseptorid
• Vahvlikandjad
• Kambri vooderdised
• Gaasivoolu komponendid
• Poolkuu komplektid

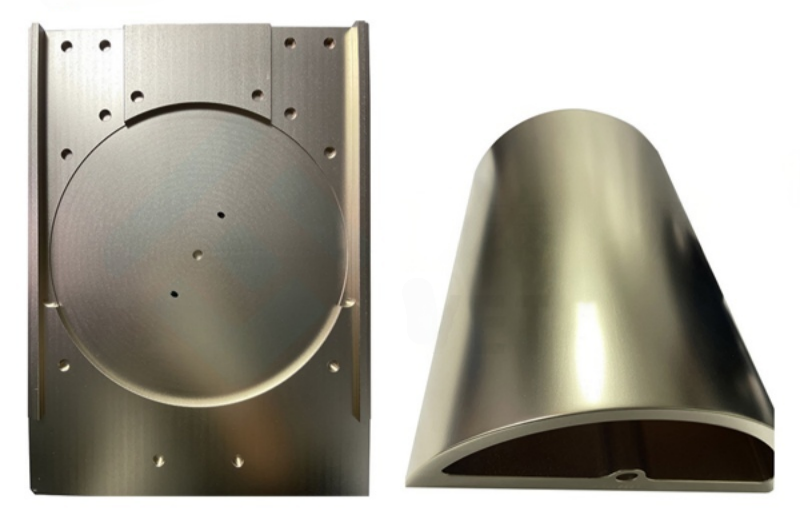

Miks rohkem ettevõtteid uurib TaC katteid?

Viimastel aastatel on TaC kate hakanud rohkem tähelepanu köitma täiustatud pooljuhtide soojusvälja rakendustes, eriti kõrge temperatuuriga SiC protsessides.

Üks põhjus on see, et mõned järgmise põlvkonna kristallide kasvatamise süsteemid töötavad tingimustes, kus tavapärased kattematerjalid võivad pikkade protsessitsüklite jooksul kokku puutuda suurema termilise ja keemilise stressiga.

Võrreldes traditsiooniliste SiC-katetega, näitab TaC üldiselt tugevamat keemilist stabiilsust ülikõrgetel temperatuuridel. Seetõttu hindavad teadlased ja seadmete tootjad jätkuvalt selle potentsiaali tulevaste kõrge temperatuuriga reaktorisüsteemide jaoks.

Soojusisolatsioonimaterjalid reaktori ümber

Lisaks struktuursetele grafiitdetailidele mõjutavad reaktori jõudlust tugevalt ka soojusisolatsioonimaterjalid.

Pooljuhtsüsteemides kasutatakse sageli:

• Pehme grafiit vilt
• Jäik grafiitvilt
• PAN-põhine süsinikkiust vilt
• Süsinikkomposiit isolatsioonimaterjalid

Need materjalid aitavad vähendada soojuskadu ja säilitada stabiilse temperatuurijaotuse pikkade kasvutsüklite ajal.

Kasvavad nõudmised kaasaegse ränikarbiidi epitakstika järele

Kuna ränikarbiidi tööstus liigub 200 mm vahvliplatvormide poole, seisavad reaktori sisemised osad silmitsi järjest rangemate termilise stabiilsuse, mõõtmete täpsuse ja saastekontrolli nõuetega.

Elektrisõidukite, taastuvenergiasüsteemide ja kõrgsagedusliku jõuelektroonika kiire areng suurendab nõudlust SiC-plaatide järele.

Kuna vahvlite suurus suureneb 4-tolliselt 6-tollisele ja 8-tollisele platvormile, peavad reaktori komponendid vastama rangematele nõuetele:

• Mõõtmete täpsus
• Katte ühtlus
• Termiline stabiilsus
• Puhtuse kontroll
• Mehaaniline töökindlus

Isegi tugikambri komponendid, nagu Halfmoon sõlmed, muutuvad tehniliselt nõudlikumaks.

Järeldus

Halfmoon võib tunduda suhteliselt lihtne grafiitkonstruktsioon LPE reaktsioonikambri sees, kuid see aitab kaasa mitmele olulisele reaktori töö aspektile, sealhulgas termiline stabiilsus, gaasivoolu koordineerimine ja mehaaniline tugi.

Selle areng peegeldab ka laiemaid suundumusi pooljuhtide tootmises: kõrgemad temperatuurid, puhtamad protsessid, suuremad vahvlid ja arenenum materjalitehnoloogia.

Kuna ränidioksiidi epitaksitehnoloogia areneb edasi, muutuvad reaktorikomponendid ja kattetehnoloogiad tõenäoliselt veelgi spetsialiseeritumaks ja jõudluspõhisemaks.
