4-tollisest kuni 8-tolliseni: ränikarbiidi pooljuhtide kasvu kümme aastat

2013. aastal küsis tööstus, kas ränikarbiidi saab üldse turustada. Kümme aastat hiljem toidab ränidioksiid elektrisõidukeid ja taastuvenergiat – tegelik konkurents on nihkunud materjalidele, seadmetele ja tootmisvõimsusele. Kümne aastaga kasvasid SiC vahvlid 4-tolliselt 8-tolliseks, kui epitakseerimisseadmed arenesid järk-järgult. Peale vahvli enda,CVD SiC katted, Tahke CVD SiCjaTaC kattedhoia nüüd kõrge temperatuuriga korrosioonikindlaid seadmeid töökindlalt. VETEK Semiconductor pakub kõiki kolme materjalilahendust skaleeritud SiC tootmiseks.

I. SiC ümberkujundamise kümnend: laborimaterjalist peavoolu pooljuhiks

SiC on 2013. aastal muutunud paljutõotavast laborimaterjalist peavoolutehnoloogiaks, mis on tänapäeval elektrisõidukite, jõuelektroonika ja energia muundamise aluseks – ning tööstuse fookus on nihkunud tehnoloogia tõestamiselt suuremahulise tootmise valdamisele.

Allolev tabel võtab kokku, kuidas ränikarbiidi tööstuse prioriteedid on viimase kümnendi jooksul muutunud.

2013 vs. tänane: kuidas ränidioksiidi tööstuse fookus on nihkunud

II. SiC kommertsialiseerimise põhiväljakutse: epitaksitehnoloogia

Epitaxy seadmed on alati olnud ränidioksiidi turustamise tehniline kitsaskoht – tööstuse edusamme saab jälgida otse epitaksireaktorite arengu kaudu, alates varastest 6-tollistest platvormidest kuni tänapäevaste automatiseeritud 150 mm/200 mm süsteemideni.

2013. aastal kiirenes ränikarbiidi turustamine ja seadmete tootjad konkureerisid peamiselt 6-tollise (150 mm) ränikarbiidi epitakseerimisvõime osas. Semiconductor Today teatas mitmest tolleaegsest esinduslikust süsteemist:

SiC epitaksiseadmete esindaja, 2013

Need varajased süsteemid olid mõeldud nelja probleemi lahendamiseks: 6-tollise SiC epitaksia saavutamine, epitaksiaalse kihi ühtluse parandamine, defektide tiheduse vähendamine ja toiteseadmete varajase turustamise vajaduste rahuldamine.

Kuna elektrisõidukite kasutuselevõtt, elektrisõidukite laadimise infrastruktuur, päikeseenergia pluss salvestussüsteemid ja tööstusliku elektrienergia turud laienesid kiiresti, kasvas vastavalt nõudlus ränikarbiidi seadmete järele – ja epitaksilised seadmed arenesid väikeste partiide uurimis- ja arendusplatvormidest järgmise põlvkonna süsteemideks, mis on ehitatud suuremahuliseks tootmiseks. Tänased esindusplatvormid hõlmavad järgmist:

Esinduslikud SiC epitakseerimisseadmed, täna

III. 4-tollisest 8-tolliseni: kuidas vahvlite skaleerimine vähendab kulusid ja suurendab väljundit

SiC vahvli läbimõõdu iga samm – 4-tolliselt 6-tollisele ja nüüd 8-tollisele – on olemas selleks, et suurendada toodangut vahvli kohta ja vähendada tootmiskulusid ning tööstus on praegu üleminekul 6-tolliselt 8-tollisele.

2013. aastal püüdis ränikarbiinitööstus liikuda 4-tollistelt vahvlitelt 6-tollistele vahvlitele. Ettevõtted, sealhulgas Cree, Dow Corning, Showa Denko ja Norstel, laiendasid sel ajal oma 6-tollist SiC substraati ja epitakseerimisvõimsust. Suurematele vahvlitele ülemineku eesmärk oli lihtne: suurendada toodangut vahvli kohta, vähendada tootmiskulusid ja parandada kogu tööstusharu hõlmatavust.

Rohkem kui kümme aastat hiljem juhib sama loogika nüüd üleminekut 6-tolliselt 8-tollisele. Maailma suuruselt kolmas räniplaatide tootja GlobalWafers on teatanud, et kogu tööstusharu hõlmav 8-tolliste ränikarbiidiplaatide tootmine kiireneb järsult aastatel 2025–2026 – üleminekut peeti vaid kaks aastat varem ebareaalseks (GlobalWafers, 2023). Onsemi ja Resonac on samuti võtnud sihiks 2025. aasta 8-tolliste SiC substraatide ja epitaksiaalsete vahvlite kvalifitseerimiseks ja rambimiseks (Compound Semiconductor News, 2024).

Mis muutub, kui SiC vahvlid muutuvad suuremaks?

Kuna vahvli läbimõõt ja kvaliteedinõuded tõusevad, on kogu tootmisprotsessis kasutatud materjalid ja seadmete komponendid muutunud ränikarbiidi arengu jaoks sama määravaks kui vahvlid ise.

IV. Lisaks vahvlile: miks on seadmete komponendid sama olulised kui ränikarbiidi kiibid?

SiC-vahvlid, MOSFET-id ja toitemoodulid saavad suurema osa tähelepanust, kuid epitaksi- ja kristallikasvatusreaktorite seadmete komponendid seisavad silmitsi võrdselt ekstreemsete tingimustega – ja traditsioonilisest grafiidist üksi ei piisa tänapäevaste nõuete täitmiseks.

SiC tööstuse arutelud keskenduvad tavaliselt kolmele asjale: SiC vahvlid, SiC MOSFETid ja toitemoodulid. Praktikas on sama olulised nende valmistamiseks kasutatavad seadmete komponendid. Epitaksiareaktorites, kristallide kasvuahjudes ja muudes kõrge temperatuuriga pooljuhtprotsessides peavad sisemised komponendid taluma:

• Ülikõrge temperatuuriga keskkond

• Söövitavad protsessigaasid nagu H₂ ja HCl

• Ranged puhtusnõuded, et vältida vahvli saastumist

Traditsiooniline grafiit pakub tugevat termilist jõudlust, kuid pikaajalisel kasutamisel on see altid pinnakorrosioonile, osakeste tekkele ja lühemale kasutuseale – kõik see ohustab otseselt vahvli saagikust ja protsessi järjepidevust. See on tühimik, mille kaotamiseks on CVD SiC kattetehnoloogia üha enam sisse astunud.

V. CVD SiC kate: usaldusväärsete kõrge temperatuuriga seadmete tehnoloogia

SiC epitaxy ja SiC kate on kaks erinevat tehnoloogiat, millel on erinevad eesmärgid – epitaksimine valmistab pooljuhtmaterjali ise, samas kui CVD SiC kate kaitseb seda tootvaid seadmeid.

SiC epitaksit kasutatakse pooljuhtmaterjalide tootmiseks. SiC CVD katet kasutatakse seevastu peamiselt pooljuhtseadmete kriitilistele sisekomponentidele, et parandada nende vastupidavust kõrgele temperatuurile ja korrosioonile.

SiC epitaksia vs. SiC Coating: kaks erinevat tehnoloogiat

Grafiit + SiC komposiit töötab

CVD SiC-ga kaetud grafiitkomponente kasutatakse nüüd laialdaselt ränikarbiidi epitakseerimisseadmetes, MOCVD-seadmetes, LED-epitaksiseadmetes ja RTP/RTA-termotöötlusseadmetes. Tiheda SiC kihi ladestamine kõrge puhtusastmega grafiidile ühendab mõlema materjali tugevused:

Miks Grafiit + SiC töötab komposiidina?

VI. VETEKi pooljuhtide täiustatud SiC materjalide lahendused

Kuna kolmanda põlvkonna pooljuhid jätkavad mastaapsust, pakub VETEK Semiconductor kolme täiendavat materjalilahendust – CVD SiC kaetud grafiit, Solid CVD SiC ja TaC katted – mis on loodud vastama ränikarbiidi tootmisseadmete spetsiifilistele soojus- ja keemilisele nõudmistele.

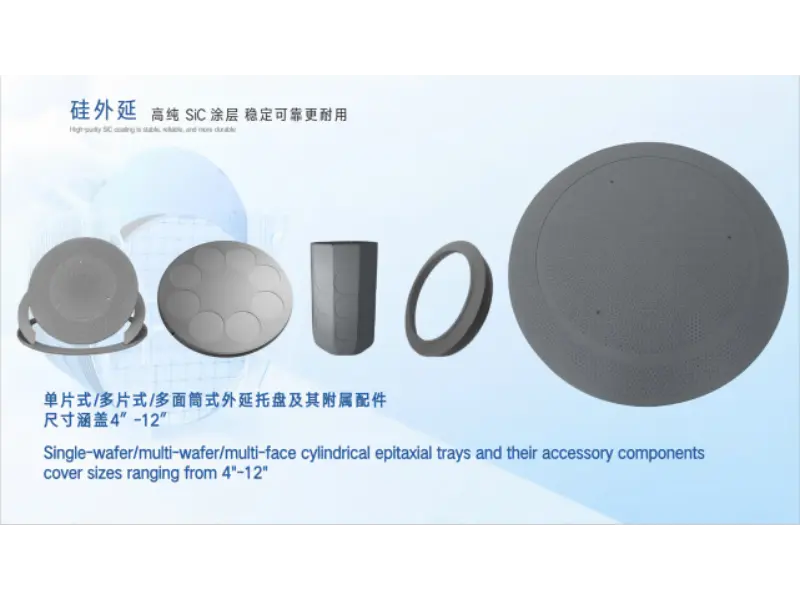

CVD SiC kaetud grafiitkomponendid

VETEKi CVD SiC-ga kaetud grafiitkomponente kasutatakse SiC epitaksia sustseptorites, MOCVD kandurites, vahvlikandurites, poolkuu komponentides ja pooljuhttermokomponentides.

• Kõrge puhtusastmega SiC kate

• Suurepärane termiline ühtlus

• Kõrge temperatuuri stabiilsus

• Tugev korrosioonikindlus

VETEK CVD SiC kaetud grafiitkomponendid ränidioksiidi epitaksi, MOCVD ja pooljuhtide termiliste rakenduste jaoks.

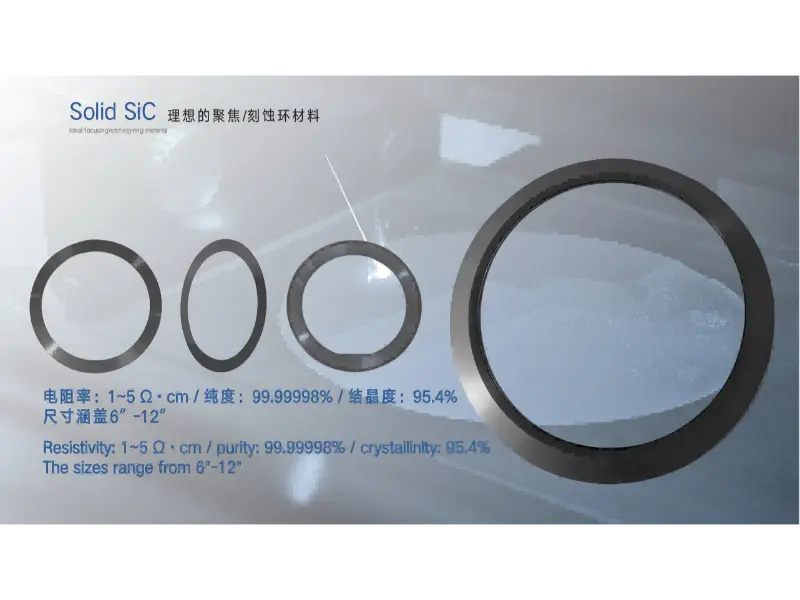

Tahked CVD SiC komponendid

Täiustatud söövitus- ja kõrge temperatuuriga protsesside jaoks tagab Solid CVD SiC materjali parema jõudluse. Tüüpilised rakendused hõlmavad fookusrõngaid, RTP/EPI komponente ja plasmaprotsessi komponente.

• Tihe, mittepoorne struktuur

• Äärmiselt väike osakeste teke

• Suurepärane plasmakindlus

• Pikk kasutusiga

Tahked CVD SiC fookusrõngad ja plasmaprotsessikomponendid täiustatud etch- ja RTP/EPI-rakenduste jaoks.

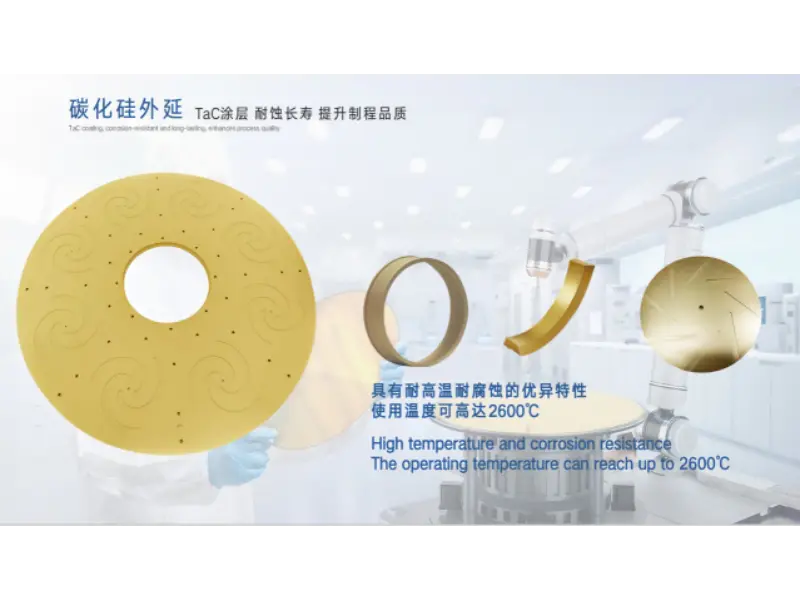

TaC kattelahendused

Kuna ränikarbiidi kristallide kasvutemperatuurid tõusevad jätkuvalt, on tantaalkarbiidi (TaC) katted muutunud ülikõrge temperatuuriga soojusväljade oluliseks materjaliks. TaC pakub kõrgemat temperatuuristabiilsust, suurepärast oksüdatsioonikindlust ja silmapaistvat keemilist stabiilsust – sobib ränikarbiidi kristallide kasvatamise seadmetele, kõrge temperatuuriga soojusvälja komponentidele ja kolmanda põlvkonna pooljuhtide tootmiskeskkondadele.

TaC-kattega kuumatsooni komponendid, mis on loodud ülikõrge temperatuuriga SiC kristallide kasvatamiseks.

Need kolm tootesarja koos vastavad erinevatele soojus- ja keemilistele nõudmistele, mis esinevad kogu ränikarbiidi tootmisahelas:

VETEKi kolm SiC materjalilahendust lühidalt

VII. Korduma kippuvad küsimused

1. Mis vahe on SiC epitaxy ja SiC kate vahel?

SiC epitaxy kasvatab pooljuhtplaatide ja seadmete valmistamiseks kristalse ränikarbiidi kihi. SiC kate (CVD SiC) katab õhukese ja tiheda SiC kihi grafiidile või muudele aluspindadele, et kaitsta seadme komponente kuumuse ja korrosiooni eest. Need teenivad samas tootmisahelas erinevaid eesmärke.

2. Miks kaetakse grafiit ränikarbiidiga, selle asemel, et seda eraldi kasutada?

Paljal grafiidil on suurepärane soojusjuhtivus ja stabiilsus, kuid see korrodeerub ja tekitab osakesi, kui see puutub kokku kõrgete temperatuuride ja gaasidega nagu H₂ ja HCl aja jooksul. Tihe CVD SiC kate lisab kõvadust, keemilist vastupidavust ja stabiilsust kõrgel temperatuuril, säilitades samal ajal grafiidi termilise jõudluse.

3. Milleks Solid CVD SiC kasutatakse?

Tahke CVD SiC on täielikult tihe, mittepoorne ränikarbiidmaterjal, mida kasutatakse täiustatud söövitamise ja kõrge temperatuuriga protsessides, sealhulgas fookusrõngad, RTP/EPI komponendid ja plasmaprotsessi osad – rakendused, mis nõuavad äärmiselt vähest osakeste teket ja pikka kasutusiga.

4. Miks on SiC kristallide kasvatamiseks vaja TaC katteid?

Kuna ränikarbiidi kristallide kasvuprotsessid liiguvad kõrgemate temperatuuride poole, vajavad kuumatsooni komponendid materjale, mis on oksüdatsioonikindlad ja püsivad keemiliselt stabiilsed äärmise kuumuse käes. TaC katted pakuvad kõrgemat temperatuuristabiilsust kui grafiit üksi, mistõttu sobivad need hästi ränikarbiidi kristallide kasvuahjude ja kõrge temperatuuriga soojusvälja komponentidega.

5. Miks liigub tööstus 6-tollistelt SiC vahvlitelt 8-tollistele?

Suuremad vahvlid suurendavad stantside arvu vahvli kohta, mis vähendab tootmiskulusid kiibi kohta ja parandab skaleeritavust. Vahvlitootjad ja kiibitootjad kvalifitseeruvad nüüd 8-tolliste ränikarbiidi substraate ja epitaksiaalplaate, et rahuldada elektrisõidukite, taastuvenergia ja tööstusliku jõuelektroonika kasvavat nõudlust.

VIII. Kokkuvõte: ränikarbiidi tootmine on jõudnud protsessivõimekuse konkurentsi ajastusse

SiC tööstuse määrav küsimus on muutunud - alates sellest, kas materjali saab turustada, kuni selleni, kui tõhusalt, puhtalt ja järjepidevalt saab seda mastaapselt toota.

2013. aastal oli tööstuse keskne küsimus, kas ränikarbiidi saab üldse turustada. Täna, rohkem kui kümme aastat hiljem, on see küsimus muutunud: kuidas saab ränikarbiiditooteid toota suurema efektiivsuse, vähemate defektide ja suurema stabiilsusega?

Kuna ränikarbiidi tööstus laieneb jätkuvalt, jäävad tööstuse arengu põhisuundadeks suuremad vahvlite läbimõõdud, täiustatud epitaksitehnoloogia ja optimeeritud tootmisseadmed. Samal ajal on kõrge puhtusastmega CVD SiC katted, Solid CVD SiC ja TaC materjalid muutumas võtmetehnoloogiateks pooljuhtide tootmise stabiilsuse tagamiseks.

VETEK pooljuht keskendub jätkuvalt täiustatud pooljuhtmaterjalidele, pakkudes usaldusväärseid materjalilahendusi ränidioksiidi epitakseerimiseks, kristallide kasvatamiseks ja kõrge temperatuuriga pooljuhtide tootmiseks – toetades järgmise põlvkonna pooljuhtide tootmist.

IX. VETEK Semiconductorist

VETEK pooljuhtprojekteerib ja toodab CVD SiC kaetud grafiiti, tahke CVD SiC ja TaC kattekomponente SiC epitaksy, MOCVD, kristallide kasvatamise ja kõrge temperatuuriga pooljuhtseadmete jaoks. Selle artikli koostas VETEKi materjaliinseneri meeskond, tuginedes Semiconductor Today tööstusaruannetele ja praegusele SiC vahvlituru analüüsile ning see kajastab VETEKi vahetut kogemust komponentide tarnimisel ränikarbiidi tootmisliinidele.

Viidatud allikad: Semiconductor Today (2013. aasta valdkonna tunnus); GlobalWafersi avalikud avaldused (2023); Compound Semiconductor News (2024); Patsnap Eureka SiC vahvlihinna analüüs (2025). VETEKi toodete arvud ja seadmete spetsifikatsioonid põhinevad tootesisesel dokumentatsioonil.
