Substraat vs. epitaksia: võtmerollid pooljuhtide tootmises

Sissejuhatus: kaasaegsete kiipide kaks sammast

Et tõeliselt mõista, kuidas täiustatud kiip saavutab kiire arvutuse ja suure võimsusega väljundi, peame süvenema selle füüsilise struktuuri kahte põhisambasse – pooljuhtsubstraati ja epitaksiaalsesse kasvuprotsessi.

Lihtsamalt öeldes loob substraat mehaanilise toe ja soojuse hajutamise "vundamendi", samas kui epitaksiaalne kiht on "aktiivne funktsionaalne kiht", mis on sellele "vundamendile" hoolikalt üles ehitatud. Kuigi need kaks mõistet erinevad ainult ühe märgi poolest, on neil põhimõttelised erinevused materjali struktuuris, valmistamisprotsessides ja funktsionaalsetes rollides. Selles artiklis kirjeldatakse süstemaatiliselt nende tehnilisi erinevusi, põhiparameetreid ja otsustavat mõju lõppseadme jõudlusele.

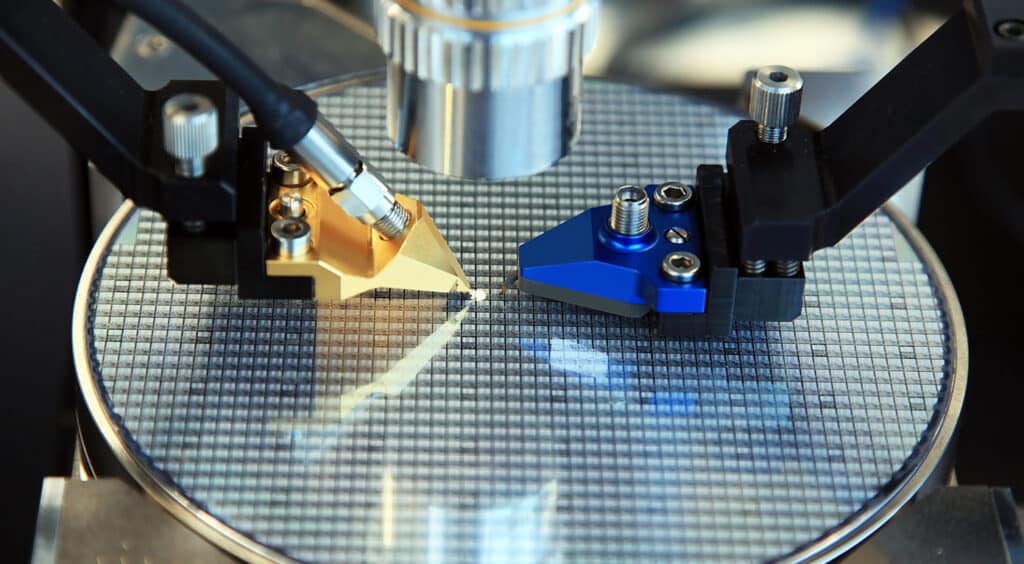

I. Mis on pooljuhtpõhimik?

[Selle jaotise põhijäreldus]: pooljuhtsubstraat toimib seadme "skeleti" ja "jahutusradiaatorina". Kõrge puhtusastmega ühekristalliline räni (Si) domineerib tarbijaturul, samas kui ränikarbiid (SiC), mille kõrge soojusjuhtivus on 4,9 W/cm·K, on ​​muutunud elektrisõidukite ja kõrgepingerakenduste jaoks asendamatuks valikuks.

Pooljuhtsubstraadid moodustavad peaaegu kõigi pooljuhtseadmete struktuurse ja termilise aluse. Mehaanilises perspektiivis toimivad need füüsilise platvormina, mis toetab mikro- ja nanostruktuure; Veelgi olulisem on see, et need pakuvad pidevat kristallvõre malli, mis määrab hiljem sadestatud kihtide kristallide orientatsiooni ja struktuurse terviklikkuse.

Olenevalt kasutusnõuetest võivad alusmaterjalid olla ühekristallilised, polükristallilised või isegi amorfsed; aga suure jõudlusega elektroonikaseadmed toetuvad peaaegu täielikult kõrge puhtusastmega ühekristallplokkidele, et minimeerida terade piire ja defekte, mis takistavad kandja liikuvust.

1.1 Peamised substraaditüübid ja nende materjaliomadused

Suuremõõtmeliste substraatide valik mõjutab otseselt seadme jõudlust, tootmisvõimsust ja kulustruktuuri. Tööstuses kasutatakse peamiselt kolme peamist tüüpi substraate:

• Ränist substraadid: Czochralski (CZ) või Float Zone (FZ) meetodil kasvatatud ühekristalliline räni (Si) on tänaseni globaalse pooljuhtide tööstuse absoluutne peavool. Selle eelised seisnevad erakordses kuluefektiivsuses, suures mehaanilises tugevuses ja mastaapsuses kuni 300 mm (12 tolli). Seda kasutatakse laialdaselt tarbijatele mõeldud protsessorites, mäluseadmetes ja tavalistes päikesepatareides.
• Lairiba aluspinnad (ränikarbiid ja safiir): Kui võimsus- ja sagedusnõuded ületavad räni füüsikalisi piire, muutuvad lairibamaterjalid vältimatuks valikuks.
• Ränikarbiid (SiC): silmapaistva soojusjuhtivusega (ligikaudu 3,7–4,9 W/cm·K[1]) ja suure läbilöögivõimega elektrivälja tugevusega on see ideaalne valik elektrisõidukite (EV) inverterite ja kõrgepinge elektrivõrkude jaoks.
• Safiir (Al₂O3): Suurepärase optilise läbipaistvuse ja dielektrilise isolatsiooniomadustega kasutatakse seda laialdaselt sinistes/ultraviolettsetes LED-des ja spetsiaalsetes RF SOI rakendustes.
• Kvartsi substraat: Tänu ülikõrgele keemilisele inertsusele, äärmiselt madalale soojuspaisumistegurile ja kõrgele optilisele puhtusele kasutatakse seda peamiselt kõrgekvaliteedilistes optilistes komponentides, maskitoorikutes ja spetsiaalsetes anduriseadmetes.

1.2 Substraatide kaks põhifunktsiooni: tugi ja soojuse hajutamine

Seadme tegeliku töötamise ajal täidavad puistesubstraadid kahte asendamatut põhifunktsiooni:

Mehaaniline tugi: tagab konstruktsiooni jäikuse tugeva termilise tsükli, kõrgvaakumiga keemiliste protsesside, vahvlite käsitsemise ja tagapakendi ajal, vältides tõhusalt vahvlite väändumist ja purunemist.

Soojusjuhtivus (soojuse hajumine): Kaasaegsed kiibid tekitavad tohutuid lokaalseid soojusvoogusid; hulgi ränisubstraadid toimivad otseste jahutusradiaatoritena, hajutades soojust väljapoole, et vältida ühenduspiirkonna ülekuumenemist ja termilist äravoolu.

II. Mis on pooljuhtide epitaksiaalne kasv? (Toimivuspõhine aktiivne kiht)

[Selle jaotise põhijäreldus]: epitaksiaalne kiht on "kiibi jõudluse hing". CVD/MOCVD tegeleb suuremahulise tööstusliku tootmisega, samas kui MBE (Molecular Beam Epitaxy) võimaldab ülijärsaid liideseid aatomitaseme täpsusega. Ilma epitaksiaaltehnoloogiata oleks 5G millimeeterlaineradari ja kõrgepinge MOSFETide ülimadal sisselülitustakistus võimatu.

Kuigi substraat annab stabiilse vundamendi, sisaldavad massiliselt kasvatatud monokristallid paratamatult mikrodefekte, looduslikke lisandeid ja fikseeritud elektrilisi omadusi. Ülikiirete ja suure tõhususega seadmete valmistamiseks on tootjad võtnud kasutusele epitaksia – ülipuhaste õhukeste kristallikihtide kontrollitud sadestamise sihtsubstraadile.

Epitaksiaalse protsessi käigus sadestuvad auru- või molekulaarkiirte aatomid kuumutatud substraadi pinnale ja on täiuslikult joondatud selle all oleva kristallvõrega. Saadud epitaksiaalsel vahvlil on äärmiselt kõrge kristallpuhtus ja defektide tihedus on mitu suurusjärku madalam kui puistesubstraadil.

2.1 Peamised epitaksiaalse sadestamise tehnoloogiad ja seadmed

Kaasaegne epitaksiaalne kasv saavutatakse peamiselt järgmiste täiustatud meetodite abil:

• Keemiline aurustamine-sadestamine (CVD / MOCVD): Gaasilised lähteained lagunevad kuumutatud vahvli pinnal, moodustades ühtlase ühekristallilise kihi. Nende hulgas on metallorgaaniline keemiline aurustamine-sadestamine (MOCVD) III-V ühendite ja laia ribalaiusega pooljuhtide epitaksiaalse kasvu tööstusstandard.

• Molekulaarkiire epitaksia (MBE): See protsess viiakse läbi ülikõrge vaakumi (UHV) keskkonnas ja saavutab ühe aatomikihi täpsuse, suunates substraadile täpse soojuskiire, mille tulemuseks on äärmiselt järsud liidese gradiendid. See sobib ülipeente struktuuride, näiteks kvantkaevude jaoks.

Kvaliteetne epitaksiaalne sadestamine ei sõltu mitte ainult protsessi täpsest juhtimisest, vaid ka reaktsioonikambris olevate võtmekomponentide (nt SiC-ga kaetud grafiidist substraadid) eluea juhtimisest, mis mõjutab otseselt protsessi stabiilsust ja saagist.

2.2 Epitaxial Technology lubatavad täiustatud rakendused

Epitaxy võimaldab seadmearhitektuure, mida ei ole võimalik saavutada ainult puistematerjalidega:

• Räni-germaaniumi heteroühendusega bipolaarne transistor (SiGe HBT): Üliõhukese SiGe epitaksiaalse kihi kasvatamine baaspiirkonnas loob ribalaiuse nihke, suurendades oluliselt kõrgsagedusliku reaktsiooni kiirust.
• Pingutatud räni tehnoloogia: õhukese ränikihi ladestamine SiGe võrele kutsub esile tõmbe- või survepinge, suurendades seeläbi kandja liikuvust (suureneb nii elektronide liikuvus n-FET-ides kui ka aukude liikuvus p-FET-ides).
• Valikuline epitaksiaalne kasv (SEG): Kaasaegsetes FinFET ja Gate-All-Around (GAA) arhitektuurides vähendab selektiivne Si/SiGe epitaksiaalne kasv allika/äravoolu piirkondades kontakttakistust ja suurendab küllastusvoolu.

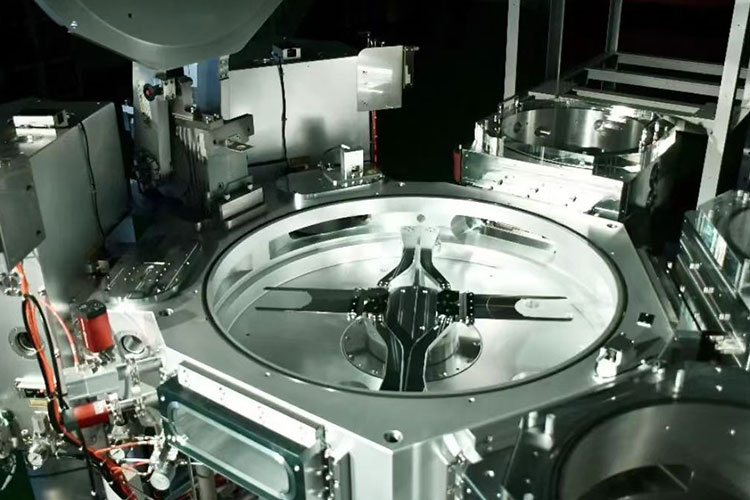

Pooljuhtide epitaksiprotsessi määratluse kohta vaadake:Mis on pooljuhtide epitaksia protsess?

III. Substraat vs. Epitaxial Wafer: Peamiste erinevuste ülevaade

[Selle jaotise põhijäreldus]: Kõige otsesem viis nende kahe eristamiseks on uurida nende "funktsionaalseid rolle" - substraat vastutab füüsiliste ja termiliste löökide vastu, samas kui epitaksiaalne kiht vastutab voolu- ja elektriväljade vastu. Aktiivse piirkonna lahtiühendamisel defektiohtlikust piirkonnast saavutavad epitaksiaalsed vahvlid lekkevoolu tasemed rohkem kui ühe suurusjärgu võrra madalamad kui otse substraadile valmistatud seadmed.

Visuaalseks võrdluseks võtab alljärgnev tabel kokku põhilised erinevused puistesubstraatide ja epitaksiaalplaatide vahel peamiste tootmisparameetrite osas:

IV. Tehniline areng: kuidas parandab Epitaxy põhimõtteliselt seadme jõudlust?

[Selle jaotise põhijäreldus]: Puistesubstraatide loomulikud mikrodefektid ja termilised pingepunktid on "varjatud tapjad", mis põhjustavad seadmetes suurt lekkevoolu ja madalat rikkepinget. Epitaksiaaltehnoloogia olemus seisneb "defektse mehaanilise substraadi" lahtiühendamises "defektideta aktiivsest funktsionaalsest kihist", eraldades seeläbi kandja transpordi puhtas epitaksiaalses kihis. See lahtisidumise disain toob otseselt kaasa kõrgemad töösagedused, väiksema energiatarbimise ja pikema seadme eluea – see on kvalitatiivne hüpe, mida ei saa kunagi saavutada ainult hulgipõhimikku kasutades.

Epitaksiaaltehnoloogia kasutuselevõtt ei ole pelgalt "kilekihi lisamine", vaid pigem kvalitatiivne hüpe seadme töökindluses ja elektrilises jõudluses.

Isegi kõrgeima keemilise puhtuse korral sisaldavad standardsed puistesubstraadid paratamatult mikropoorsust, hapnikusademeid ja kristallide tõmbamise protsessist järele jäänud termilisi pingepunkte. Seadmete valmistamine otse puistematerjalidele põhjustab sageli suurt lekkevoolu ja madalat läbilöögipingetolerantsust.

Seevastu epitaksiaalsed vahvlid isoleerivad kandja transpordi puhtas, defektideta epitaksiaalses kihis. Aktiivse funktsionaalse piirkonna lahtisidumisega defektitundlikust mehaanilisest aluspinnast suudavad tootjad saavutada:

• Kõrgemad töösagedused (vähendatud parasiitmahtuvus);
• Väiksem energiatarve (vähenenud leke);
• Seadme pikem tööiga ja erakordne stabiilsus äärmuslike elektrotermiliste pingete korral.

Näiteks võimsuspooljuhtide valdkonnas määrab SiC homogeense epitaksiaalse kihi kvaliteet otseselt MOSFET-seadmete läbilöögipinge ja vastupidavuse - midagi, mida SiC-substraadid ei suuda üksi saavutada.

V. Inseneridele suurimat muret valmistavad tehnilised probleemid (KKK)

(Järgmised küsimused tulenevad tavalistest tehnilistest väljakutsetest, millega pooljuhtide tootmisliini protsesside insenerid tegelike epitaksiaalsete kasvuprotsesside käigus kokku puutuvad)

K1: Kui tahkete osakeste hulk epitaksiaalse kasvu ajal ootamatult suureneb, peale kambri lekete, siis milliseid muid kergesti tähelepanuta jäetud piirkondi tuleks uurida?

V: See on üks keerulisemaid ootamatuid olukordi, millega insenerid rutiinsete vahvlitööde käigus kokku puutuvad. Pärast kambri õhutiheduse kinnitamist soovitame eelistada kolme "peidetud nurga" uurimist:

1. Grafiitsustseptori pinnaseisund: SiC katte mikropraod või kooruvad alad võivad kõrgel temperatuuril eraldada osakesi. Kui sustseptorit on kasutatud rohkem kui 1000 korda, soovitame see testimiseks kohe välja vahetada – paljud osakeste probleemid kaovad pärast sustseptori asendamist terve kattega.

2. Rõhu siirded gaasijuhtme ümberlülitamisel: MOCVD-süsteemides võivad rõhu kõikumised lähtegaasi ümberlülitamise hetkel põhjustada kõrvalsaaduste eraldumist torustiku siseseintelt. Soovitame kontrollida automaatse rõhuregulaatori (APC) reaktsioonikõverat, et veenduda, kas toimub rõhu ületamine.

3. Saasteained aluspinna tagaküljel: kui aluspinna tagaküljel on enne kambrisse sisenemist peent tolmu või orgaanilisi jääke, võib see kõrgel temperatuuril migreeruda esikülje epitaksiaalsesse kihti – see on kõige sagedamini tähelepanuta jäetud probleem.

Osakeste tõrkeotsing on sisuliselt "kõrvaldamise" protsess: alustage kõige sagedamini vahetatavatest kulumaterjalidest ja jälgige probleemi samm-sammult kambri sügavamate osade suunas.

2. küsimus: kui kitsas on ränikarbiidi epitaksikas astmelise kasvu protsessiaken? Millised on temperatuuri ja rõhu kõrvalekallete tolerantsid?

V: See küsimus puudutab ränidioksiidi epitaksiprotsessi tuuma – astmelise voolu kasvu jaoks on äärmiselt kitsas aknas vaja üheaegselt täita kolme tingimust: piisav pinna liikuvus, asjakohane tuumabarjäär astme servas ja kolmemõõtmelise saare kasvu mahasurumine.

Masstootmisliinide praktiliste andmete põhjal:

• Temperatuuri aken: Tavaliselt vahemikus 1550°C kuni 1650°C, efektiivse aknaga ligikaudu ±15°C. Kui temperatuur on liiga madal, väheneb pinnakaredus (RMS) järsult; kui temperatuur on liiga kõrge, tekivad 3C-SiC polümorfsed inklusioonid.
• Surve aken: Tavaliselt juhitakse vahemikus 50–200 mbar, efektiivse aknaga ligikaudu ±20 mbar. Liigne rõhk → vähenenud pinnamigratsiooni pikkus ja astmeline ühinemine; ebapiisav rõhk → aurude üleküllastumise vähenemine ja kasvukiiruse märkimisväärne langus.

Praktilistes insenerirakendustes eelistab enamik protsessiinsenere akna leidmiseks kõigepealt temperatuuri fikseerida ja seejärel rõhku peenhäälestada – kuna kamber reageerib rõhumuutustele kiiremini, mistõttu sobib see kiireks DOE (Design of Experiments) skaneerimiseks.

Q3: Kuidas määratakse MOCVD-seadmetes grafiidisustseptori asendustsükkel? Kas see põhineb jooksude arvul või visuaalsel kontrollil?

V: See probleem on otseselt seotud protsessi saagikuse ja tootmiskulude vahelise tasakaaluga ning on nii tootmisliinide inseneride kui ka hankeotsuste langetajate jaoks kesksel kohal.

Tööstusharu standardne tava on kaherajaline lähenemisviis, mis ühendab "partii eluea" ja "visuaalse kontrolli".

• Partii eluiga: tarnijad pakuvad soovitatavat kasutusiga (nt Aixtroni partiide jaoks on soovitatav kasutada VETEKi SiC-kattega sustseptoreid), mis on tuletatud kiirendatud vananemiskatsetest, mis põhinevad katte termilisel tsükliväsimisel. Isegi kui välimus on normaalne, on äkilise rikke ohu vähendamiseks soovitatav sustseptor enne selle partiide arvu saavutamist vastavalt graafikule välja vahetada.

• Visuaalne kontroll: Pärast iga töötlemispartii kontrollige visuaalselt SiC katte pinda või uurige seda mikroskoobi all. Kui ilmub mõni järgmistest "punastest lipukestest", tuleb viivitamatult asendada – ärge oodake soovitatud kasutusea lõpuni:

① Katte nähtav koorumine või pragunemine;

② Värvitu laigud läbimõõduga >1 mm pinnal (mis viitab katte kahjustusele ja grafiidist aluspinna oksüdatsioonile);

③ Korduvad lokaalsed paksuse variatsioonid epitaksiaalses kihis, eeldusel, et õhuvoolu jaotustegurid on välistatud.

Laialdaselt tunnustatud inseneritava on seada asendustsükkel 80%-le tarnija soovitatavast elueast, luues samal ajal substraadi eluea andmebaasi, pildistades ja arhiveerides iga partii välimust – see lähenemine väldib nii enneaegset lammutamist (mis põhjustab raiskamist) kui ka hasartmänge kuni viimase ahjuni, mis võib kaasa tuua kogu partii hõlmava praagi.

K4: Kui epitaksiaalne vahvlikaare või lõime ületab spetsifikatsioonid, kas see on peamiselt tingitud substraadist või epitaksiaalsest protsessist?

V: See on tuluanalüüsi koosolekutel inseneride seas kõige tulisemalt arutatud vastutuse omistamise küsimus. Vastus on – mõlemad annavad oma panuse, kuid suhteline kaal sõltub materjalisüsteemist:

Pragmaatiline kõverusprobleemide tõrkeotsingu jada: esmalt kontrollige põhimiku sissetulevaid kõverusandmeid (tarnija Cpk aruanne) → Seejärel kontrollige epitaksiaalahju temperatuuri ühtlust (termopaari kalibreerimine) → Lõpuks kohandage protsessi retsepti.

VI. Kokkuvõte ja valikusoovitused

Kokkuvõttes toimib substraat "skeleti ja jahutusradiaatorina", samas kui epitaksiaalne kiht toimib "aju ja lihastena". Mõlemad on asendamatud:

Kui olete keskendunud kulutundlikele standardsetele loogikakiipidele või lihtsatele diskreetsetele seadmetele, piisab teie vajaduste rahuldamiseks kvaliteetsetest ja suurtest ränisubstraatidest.

Kui teie rakendus hõlmab kõrgsageduslikku sidet, kõrgepinge võimsuse muundamist või kõrge tundlikkusega fototuvastust, on täpsete epitaksiaalsete protsesside abil toodetud vahvlid teie parim valik.

Tänapäeva pooljuhtide tootmistööstuses, mis otsib pidevalt "kiiremaid, väiksemaid ja tõhusamaid" lahendusi, on epitaksiaaltehnoloogiast saanud Moore'i seaduse füüsilistest piiridest läbimurdmise põhivahend.
