Miks on CVD TaC kate "kõrgtemperatuuriline soomus" kolmanda põlvkonna pooljuhtides

SiC kristallide kasvuahju keskkond on pooljuhtide tootmises üks kõige vähem andestavaid: temperatuur ületab 2400 °C, vesiniku ja ammoniaagi kontsentratsioonid on kõrged ning grafiidikomponentidel on pidevalt oht, et osakesed levivad ja lisandid vabanevad. Protsessiinsenerid on pikka aega otsinud materjalilahendust, mis taluks samaaegselt äärmuslikku kuumust, agressiivset keemiat ja saastumist.

CVD-tantaalkarbiidi (TaC) kate on vaikselt muutunud selleks vastuseks – sulamistemperatuuriga 3880 °C, söövituskiirusega NH₃-s vaid 0,2 μm/h ja H2-s 0,1 μm/h ning kriitilised lisandite tasemed mõõdetuna ppb-des. Tõeliselt mõjuvaks teeb selle aga see, mis toimub tootmispõrandal: mikrotorude defektide tihedus langeb üle 90%, kogu kristallide lisandite sisaldus langeb üle 70% ja eritakistus suureneb 2–3 korda.
Kuidas siis täpselt TaC kate selle saavutab? Kust tulevad selle jõudluse eelised? Millistes reaalsetes rakendustes pakub see kõige rohkem väärtust? Ja mis suunas turg liigub? See artikkel uurib süstemaatiliselt CVD TaC-katte tehnilisi põhimõtteid, põhiomadusi, peamisi kasutusstsenaariume ja tööstusharu suundumusi.

1. Mis on CVD TaC kate?

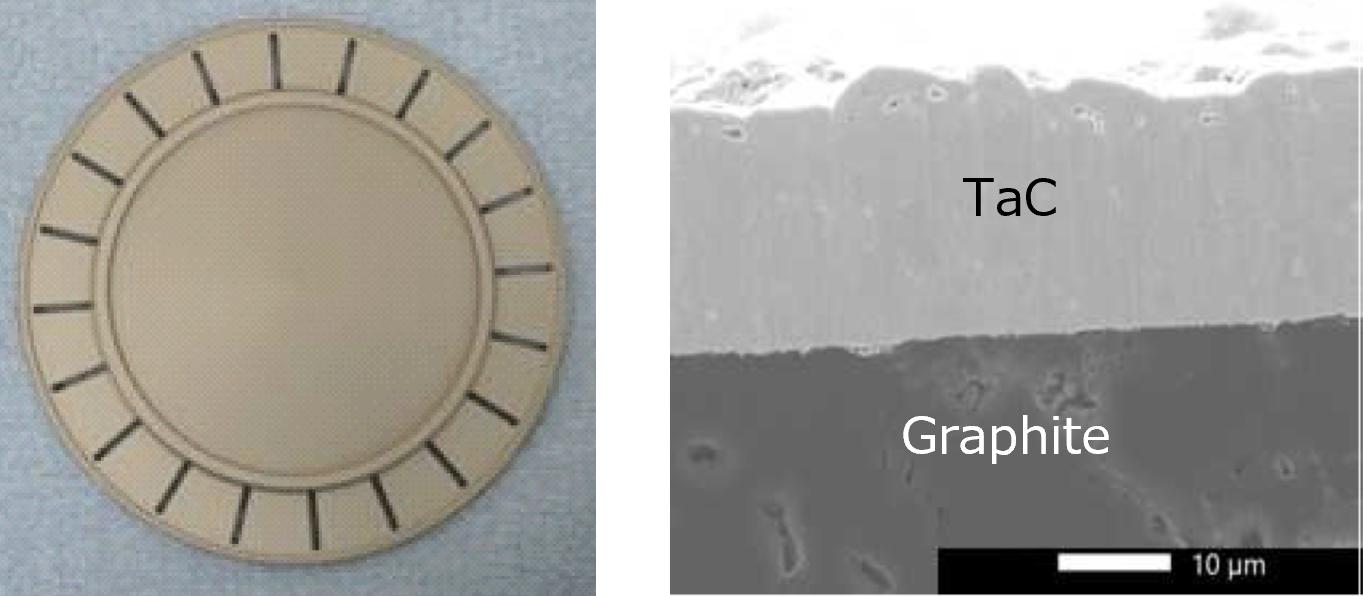

Sisuliselt on CVD TaC kate kaitsekiht tantaalkarbiidist (TaC) – erilise kuldkollase välimusega keraamilisest ühendist, mis kantakse keemilise aurustamise teel kõrge puhtusastmega grafiidist aluspindadele. Materjal ise ühendab endas raskesti leitavaid omadusi: sulamistemperatuur 3880°C, kõvadus vahemikus 15–19 GPa, tugev keemiline inertsus ja vastupidavus korrosioonile, mis peab hästi vastu agressiivses protsessikeskkonnas.

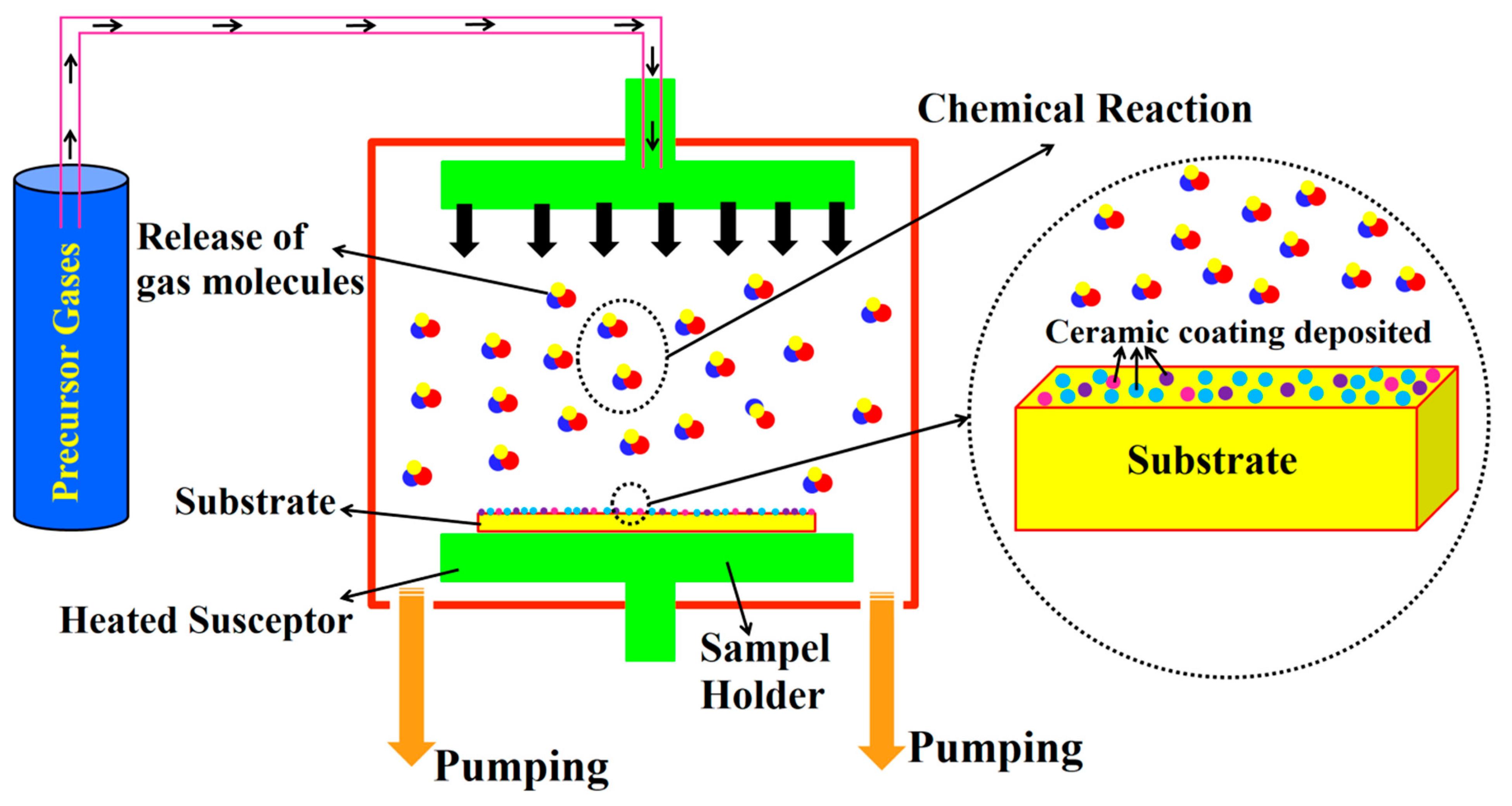

Erinevate TaC-katete tootmise viiside hulgas on CVD endiselt kõige küpsem tee. Tüüpiline retsept, nagu üksikasjalik, algab tantaalpentakloriidist (TaCl5) ja propüleenist (C3H6) kui tantaali ja süsiniku lähteainetest, mis viiakse argooni ja vesiniku abil kuumutatud kambrisse. Kui aurustunud TaCl5 jõuab grafiidi pinnale, adsorbeerub see ja läbib lagunemis- ja rekombinatsioonireaktsioonide jada. Tekib mitte ainult pinnakiht, vaid tihe, hästi kleepuv kate, mis on märkimisväärselt ühtlasem ja koostiselt kontrollitavam kui alternatiivsete meetoditega, nagu sulasool või sool-geeli töötlemine.

2. CVD TaC katte peamised jõudluse eelised

2.1 Äärmiselt kõrge termiline stabiilsus
CVD TaC kate sulab 3880°C juures, seega püsib struktuurselt terve isegi üle 2200°C. See sobib hästi nõudlike pooljuhtprotsesside jaoks, nagu ränikarbiidi kristallide kasvatamine ja MOCVD – kohad, kus tavalised ränikarbiidi katted kipuvad lagunema, kui asjad muutuvad liiga kuumaks.

2.2 Suurepärane keemiline korrosioonikindlus
See kate peab hästi vastu söövitavate protsessigaaside nagu vesinik, ammoniaak, kloriidid ja räni aur. Võrreldes SiC katetega, vähendab see grafiidi lagunemist ja osakeste saastumist kõrge temperatuuriga pooljuhtide keskkondades. Tulemus? Parem protsessi stabiilsus ja suurem vahvlite saagis.

2.3 Hea mehaaniline kõvadus ja soojuslöögikindlus
CVD TaC kate on kõva ja haakub tugevalt grafiidist aluspindadega, seega kulub aeglaselt ja talub hästi termilisi šokke. See võib võtta korduvaid kiireid kuumutamis- ja jahutustsükleid ilma pragunemise või maha koorumiseta. See tähendab pikemat komponentide eluiga ja kiiremat protsessi kiirust.

2.4 Ülikõrge puhtusaste ja lisandite summutamine
TaC-kattel on väga madal lisandite tase ja see toimib tahke difusioonibarjäärina – takistab saasteainete migreerumist grafiidist substraadist kasvukeskkonda. See aitab vähendada kristallide defekte, hoiab mustuse eemal ja parandab nii SiC kristallide kvaliteeti kui ka vastupidavust.

3. CVD TaC katte tüüpilised kasutusstsenaariumid

3.1 SiC ühekristalli kasvatamine (PVT-meetod)
SiC monokristallide PVT kasvuprotsessis kantakse TaC kate grafiidi põhikomponentidele, nagu tiiglid, juhtrõngad ja seemnekristallide hoidjad. Fan jt uurimustöö. näitab, et TaC kate ei paku mitte ainult füüsilist kaitset, vaid reguleerib oma madala emissiooniomaduste kaudu ka temperatuuri gradienti kristallide kasvu liideses, parandab radiaalset temperatuuri ühtlust, säilitab SiC sublimatsiooni stöhhiomeetria, pärsib lisandite migratsiooni ja vähendab energiatarbimist. Meng et al. ajakirjas Journal of Crystal Growth kinnitab veel, et TaC-kattega grafiidist releerõnga ja grafiitpaberiga tiigli struktuuri kasutades kasvatatud kristallvaluplokil on kristallide täiuslikkuse ja liidese kuju suurepärased omadused. Tegelikud mõõtmised näitavad, et TaC-kattega tiiglitega kasvatatud kristallide valuplokkide läbimõõdu hälve on ≤2% ja kristalli pinna tasasus (RMS) on paranenud 40%.

3.2 GaN/SiC epitaksiaalne kasv

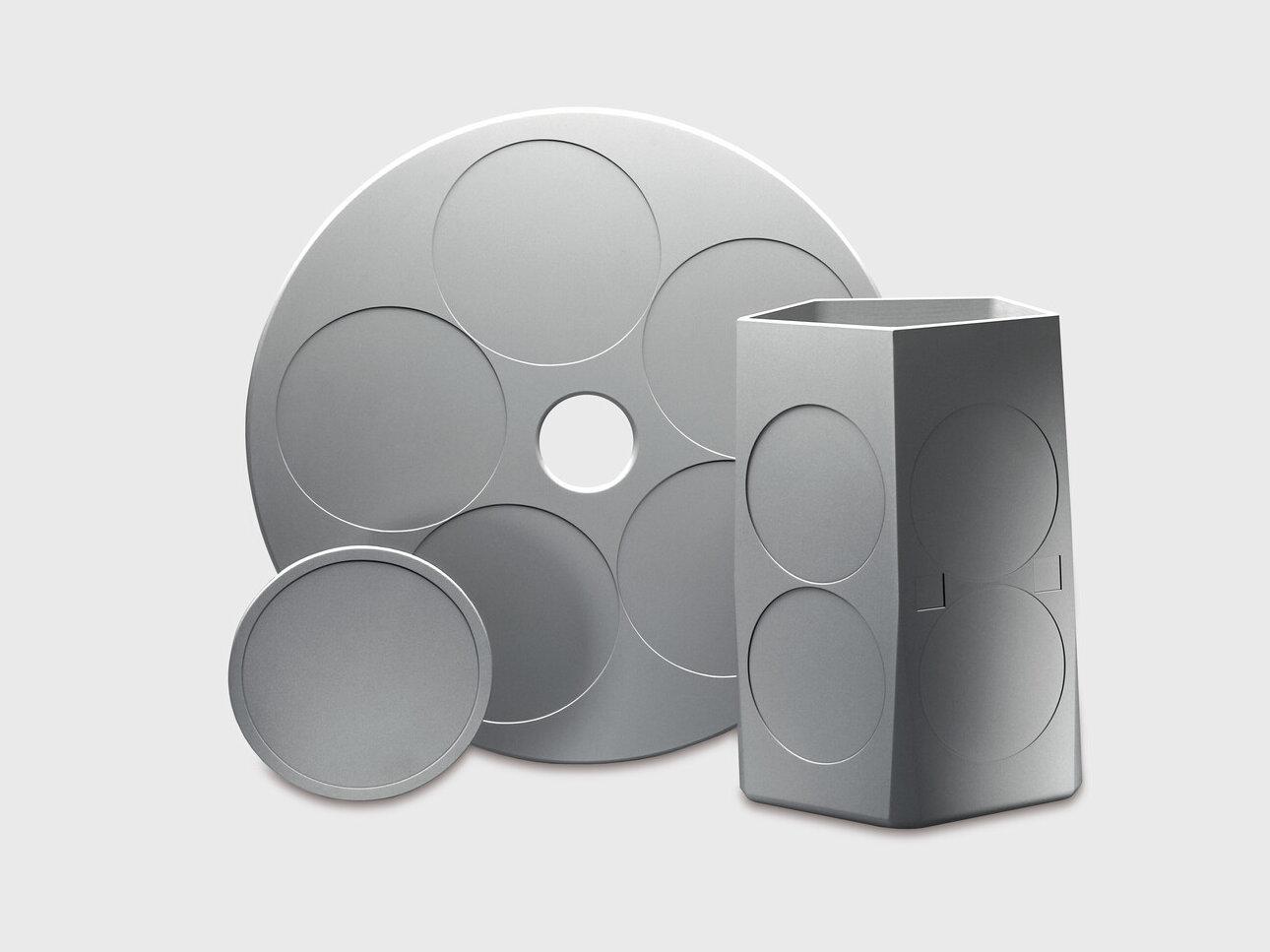

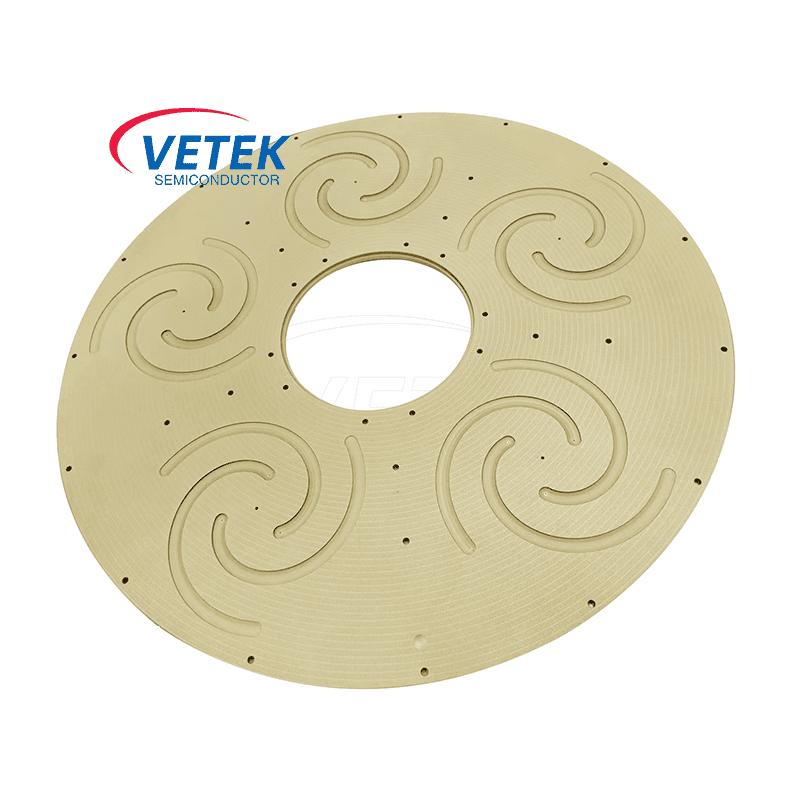

GaN ja SiC epitaksi CVD reaktsioonikambrites kasutatakse TaC katet laialdaselt sellistele komponentidele nagu vahvlikandjad, satelliidikettad, düüsid ja andurid. Need komponendid peavad töötama pikka aega kõrgel temperatuuril ja söövitavas keskkonnas ning TaC-kate võib oluliselt pikendada nende kasutusiga ja parandada protsessi saagist. MOCVD-seadmetes, nagu Aixtron G5, on TaC-kate osutunud protsessi stabiilsuse tagamise võtmematerjaliks.

3.3 MOCVD süsteemi kütteseadmed

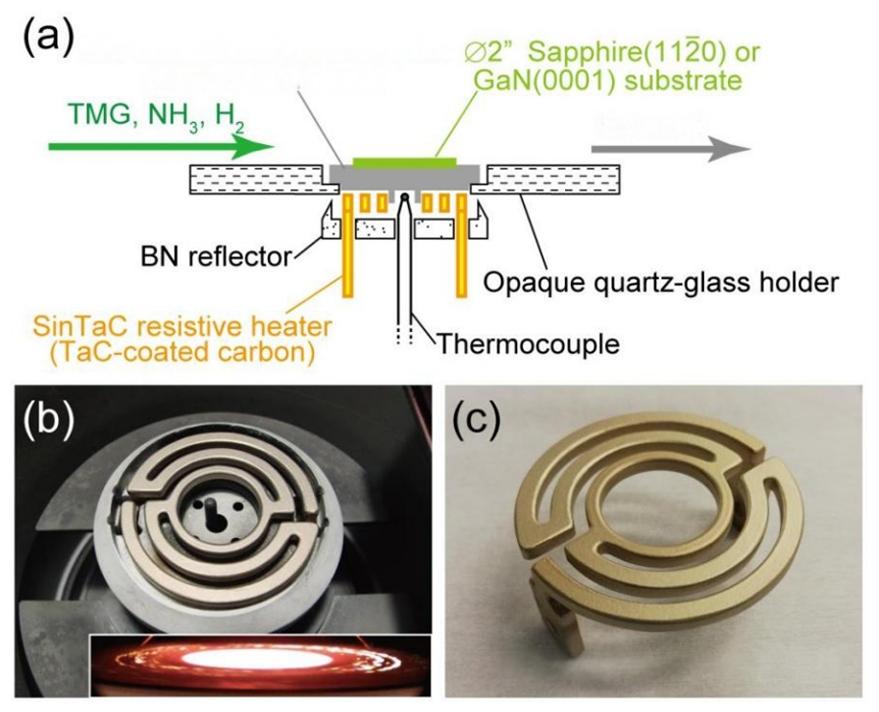

TaC-kattega grafiitküttekehasid on edukalt rakendatud MOCVD süsteemides. Võrreldes traditsiooniliste pBN-kattega kütteseadmetega tagavad TaC küttekehad parema kütteefektiivsuse ja ühtluse, vähendavad energiatarbimist ning tänu oma madalamale pinnaemissioonivõimele (0,3) aitavad parandada soojusvälja terviklikkust. Fan jt uuringute kohaselt ei paranda TaC katte madal emissioon mitte ainult kristallide kasvu temperatuuri ühtlust, vaid parandab ka GaN epitaksiaalse sadestumise kvaliteeti.

3.4 Kõrge temperatuuriga tööstuslikud rakendused
Lisaks pooljuhtide väljale saab TaC-katet kasutada ka kõrge temperatuuriga tööstuslike komponentide jaoks, nagu takistuskütteelemendid, sissepritsepihustid, varjestusrõngad ja kõvajoodisega kinnitusdetailid, kasutades täielikult ära selle igakülgseid eeliseid kuumakindluse ja korrosioonikindluse osas.

4. CVD TaC vs. SiC kate: kuidas valida?

Pooljuhtide tööstuses on CVD SiC ja CVD TaC kaks kõige levinumat grafiidikomponentide kaitsekatet. Valik sõltub konkreetsest protsessi temperatuurinõuetest.

CVD SiC kate:Madal soojuspaisumise koefitsient, hea struktuuriline stabiilsus ja kulude eelised keskkonnas, mille temperatuur on alla 1800 °C, kasutatakse laialdaselt keskmise kuni kõrge temperatuuriga stsenaariumides, nagu LED-epitaksiaalsed plaadid ja monokristallilised räni epitaksiaalsed plaadid.

CVD TaC kate:Kõrgem termiline stabiilsus (sulamistemperatuur 3880°C vs. ~2700°C SiC puhul), tugevam keemiline inertsus, sobib eriti hästi ülikõrge temperatuuriga ja tugevalt söövitavasse keskkonda üle 2000°C, nagu näiteks SiC monokristallide kasvatamine ja GaN epitaksia.

Lihtsamalt öeldes:Kui protsessi temperatuur ületab 1800 °C, eriti kui tegemist on söövitavate gaasidega, nagu vesinik ja ammoniaak, on TaC kate parim valik.

5. Turuväljavaated ja tööstuse suundumused

SiC monokristallide kasvu ja epitaksia kiire laienemine suurendab nõudlust TaC-katete järele järsult. Kaks hiljutist turu-uuringut osutavad turule, mis on olulise laienemise äärel. QYResearch kinnitab oma ülemaailmses TaC-katte turu ülevaates, süvaanalüüsis ja prognoosis 2031. aastani 2024. aasta ülemaailmse tantaalkarbiidkatte turu suuruseks umbes 45 miljonit USA dollarit ja prognoosib, et see ulatub 2031. aastaks 142 miljoni USA dollarini – aastane kasvumäär on 17,9%. Global Info Researchi näitajad langevad samasse vahemikku, prognoosides 2024. aasta turu suuruseks ligikaudu 47 miljonit USA dollarit ja prognoosides tõusu 2031. aastaks 143 miljoni dollarini, mis tähendab 17,5% CAGR-i. Nende prognooside kooskõla annab kindlustunde, et TaC-kate on jõudmas püsiva kasvufaasi.

Mis puudutab seda, kes seda turgu varustab, siis see on endiselt üsna kontsentreeritud tippu. Momentive Technologies, Tokai Carbon ja Toyo Tanso annavad kokku umbes 76% ülemaailmsest tulust [10]. Geograafiliselt juhib Põhja-Ameerika ligikaudu 45% turust, samas kui Aasia ja Vaikse ookeani piirkond jääb maha, umbes 41%. See piirkondlik tasakaal hakkab siiski muutuma. Hiina tootjad investeerivad suuri investeeringuid, et puudujääk kaotada, ja VeTek Semiconductor on näide: ettevõtte CVD TaC kattevõime laieneb nüüd kuni 750 mm läbimõõduga komponentidele, paigutades selle väga väheste kodumaiste mängijate hulka, kes suudavad sellises mahus osi käsitseda.

Tulevikku vaadates seab üleminek 8-tollistele SiC substraatidele kõrgema lati soojusvälja ühtlusele ja katte töökindlusele tootmisseadmetes. Ainuüksi see suundumus tugevdab tõenäoliselt TaC katte rolli strateegilise materjalina vahvlitootmises aastateks.

6. VeTek Semiconductori TaC kattetehnoloogia

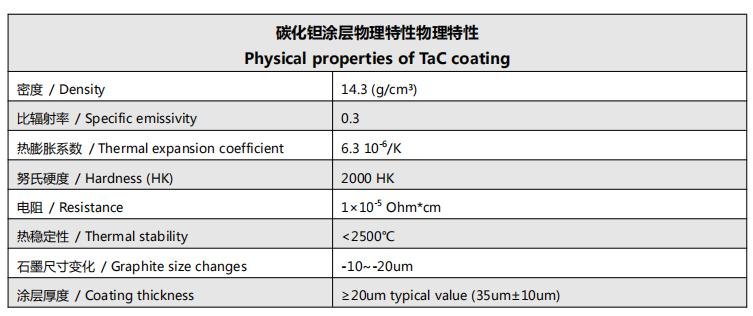

Andmeallikas: VeTeki pooljuhttoodete tehnilised andmed

VeTeki CVD TaC-kattel on hea temperatuuristabiilsus, ülikõrge puhtusaste, vastupidavus H₂/NH₃/SiH₄/Si korrosioonile, tugev termilise šoki vastupidavus, kõrge nakkuvus grafiidist aluspindadele ja ühtlane kattekiht. Seda saab rakendada põhikomponentidele, nagu induktsioonkuumutussuseptorid, takistuskütteelemendid ja termiliselt varjestavad osad. Ettevõttel on täiustatud töötlemisvõimalused grafiidist, keraamilisest või tulekindlast metallist substraadi komponentide tootmiseks ning ettevõttesisene SiC või TaC keraamiliste kattekihtide töötlemine, samuti kliendi tarnitud osade katmisteenused.

7. Järeldus

Kuna kolmanda põlvkonna pooljuhtide tööstus liigub suuremate mõõtmete (8-tollise), suurema võimsustiheduse ja madalamate kulude poole, muutuvad tootmisprotsesside materjalide jõudlusele esitatavad nõuded üha karmimaks. Ülikõrge sulamistemperatuuri, silmapaistva keemilise inertsuse ja suurepäraste mehaaniliste omadustega CVD TaC kate on muutumas "kuldstandardiks" kõrgel temperatuuril üle 2000°C pooljuhtprotsessides. SiC monokristallide kasvatamisest GaN epitaksiani, MOCVD-soojenditest vahvlikandjateni – TaC-kate on pooljuhtide valmistamisel asendamatu materjalivundament.

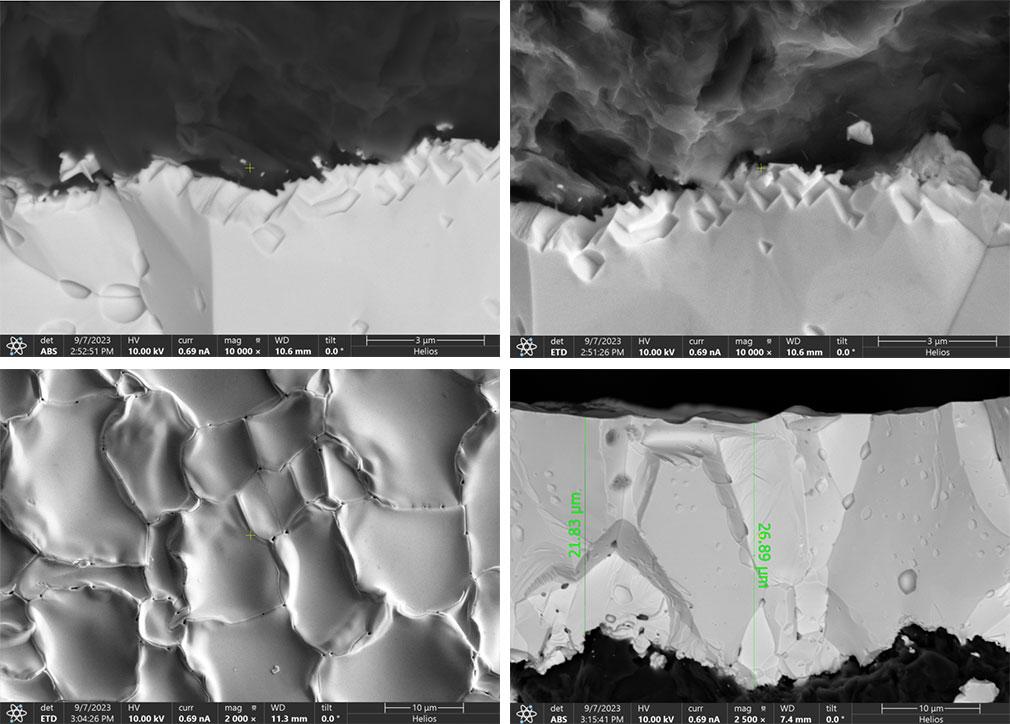

VeTek Semiconductor on pühendunud kvaliteetsete CVD TaC kattetoodete ja kohandatud lahenduste pakkumisele ülemaailmsetele klientidele pidevate teadus- ja arendusinvesteeringute ning tehnoloogilise iteratsiooni kaudu. Kui vajate üksikasjalikke tehnilisi andmeid, SEM-i ristlõike analüüsi või kohandatud joonise hindamist, võtke meiega ühendust.

Viited

[1] Sun, J., Zhang, Q. ja Li, X. (2021).Süsinikmaterjalide tantaalkarbiidkatete uurimise edusammud. Edusammud materjaliteaduses.(Saadaval ScienceDirectis)

[2] Kim, D. Y. et al. (2016).Tantaalkarbiidi keemiline aurustamine-sadestamine süsteemist TaCl5-C3H6-Ar-H2. Journal of the Korean Ceramic Society, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Uuring grafiidipõhiste TaC-katete mikrostruktuuri ja mehaaniliste omaduste kujunemise kohta erinevates karmides tingimustes. Journal of Alloys and Compounds, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I. jt. (2019).Uurimine TaC-katte mõju kohta SiC PVT protsesside juhtimisele ja kristallide kvaliteedile. Ühised uuringuandmed,Dong-Eui ülikool, Lõuna-Korea.

[5] Meng, J. et al. (2022).Kasvukvaliteedi juhtimine, optimeerides tiigli struktuuri suurte SiC monokristallide kasvatamiseks. Ajakiri Crystal Growth,600, 126929. doi: 10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Ülemaailmne TaC pinnakatte turu väljavaade, põhjalik analüüs ja prognoos aastani 2031.
