Millised on kvartsi mitmekesised rakendused pooljuhtide tootmises?

Kõrge puhtusastmega kvartsmaterjalid mängivad pooljuhtide tööstuses olulist rolli. Nende suurepärane vastupidavus kõrgele temperatuurile, korrosioonikindlus, termiline stabiilsus ja valguse läbilaskvus muudavad need kriitilisteks kulumaterjalideks.Kvartsist tootedkasutatakse komponentide jaoks nii vahvlite tootmise kõrge kui ka madala temperatuuriga tsoonides, tagades tootmisprotsessi stabiilsuse ja puhtuse. Pooljuhtide tööstuse arenedes kasvab nõudlus kõrge puhtusastmega kvartsi järele jätkuvalt, mis viib tootmise ja tehnoloogia arengusse. See artikkel annab põhjaliku ülevaate kvartsi põhirakendustest ja turusuundumustest pooljuhtide tootmises.

Kvartsi omadused

• Kvarts (ränidioksiid, SiO₂) on pooljuhtide väljas asendamatu oma peaaegu täiuslike füüsikaliste ja keemiliste omaduste tõttu8:
• Äärmuslik puhtus: pooljuhtkvaliteediga kvarts nõuab tavaliselt 99,99% (4N) või kõrgemat puhtust, mõnikord ulatudes 5N-ni. See tagab, et metalliioonid (nagu naatrium, kaalium ja raud) ei migreeru ega saasta räniplaate kõrgel temperatuuril töötlemisel.
• Termiline stabiilsus: kvarts, mille pehmenemistemperatuur on ligikaudu 1730 °C, võib töötada stabiilselt pikka aega kõrge temperatuuriga keskkondades vahemikus 1100 °C kuni 1250 °C. See sobib ideaalselt difusiooni- ja oksüdatsiooniprotsesside jaoks.
• Keemiline inertsus: Kvarts ei reageeri peaaegu ühegi happega, välja arvatud vesinikfluoriidhape ja kuum fosforhape. See on ideaalne kandja märgpuhastus- ja söövitusprotsessides.
• Madal termiline paisumine: see omadus tagab, et kvartskomponendid ei purune äärmuslike termiliste tsüklite ajal kergesti, säilitades täppistootmise jaoks mõõtmete stabiilsuse.

2. Kvartskomponentide peamised kasutusalad pooljuhtide tootmises

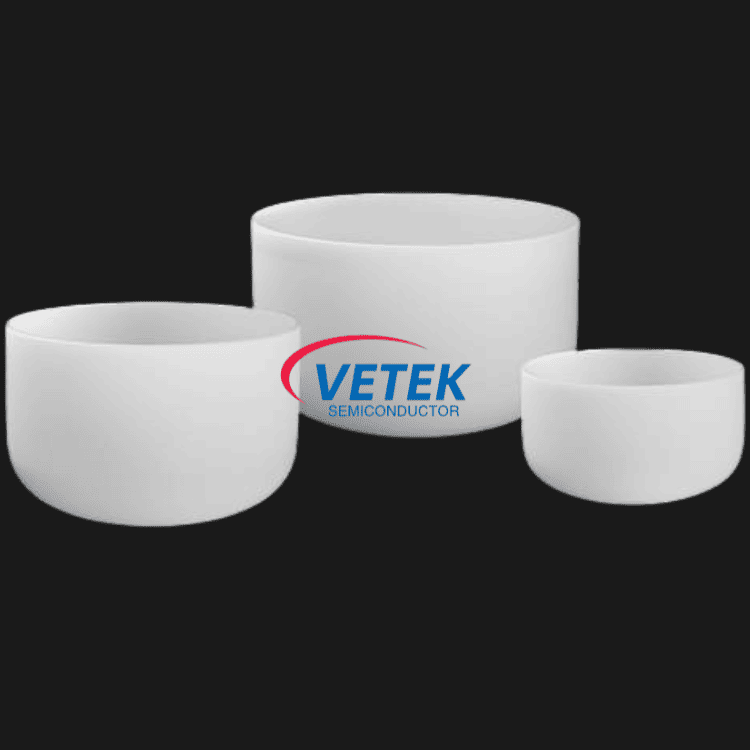

A. Kristallide kasvatamine: kvartstiiglid

Vahvlite valmistamise esimeses etapis - Czochralski (CZ) meetodil - tuleb polüräni sulatada kvartstiigli sees.

Põhifunktsioon: kvartstiigel puutub otse kokku sula räniga. Kvaliteetsed tiiglid vähendavad liigset hapniku eraldumist, tagades, et monokristallilise räni valuploki lisandite tase on viidud miinimumini.

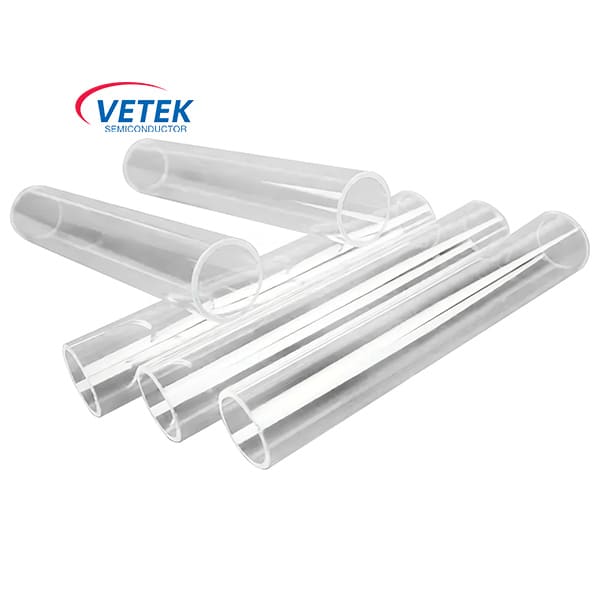

B. Termilised protsessid: kvartspaadid ja ahjutorud

Difusiooni-, oksüdatsiooni- ja lõõmutamisprotsessides asetatakse vahvlid partiidena kvartskanduritesse, et siseneda difusiooniahju.

Põhifunktsioon: Quartz Wafer Boat vastutab vahvlite täpse kandmise eest, samas kui kvartsahju toru tagab puhta ja kontrollitud kõrge temperatuuriga reaktsioonikeskkonna.

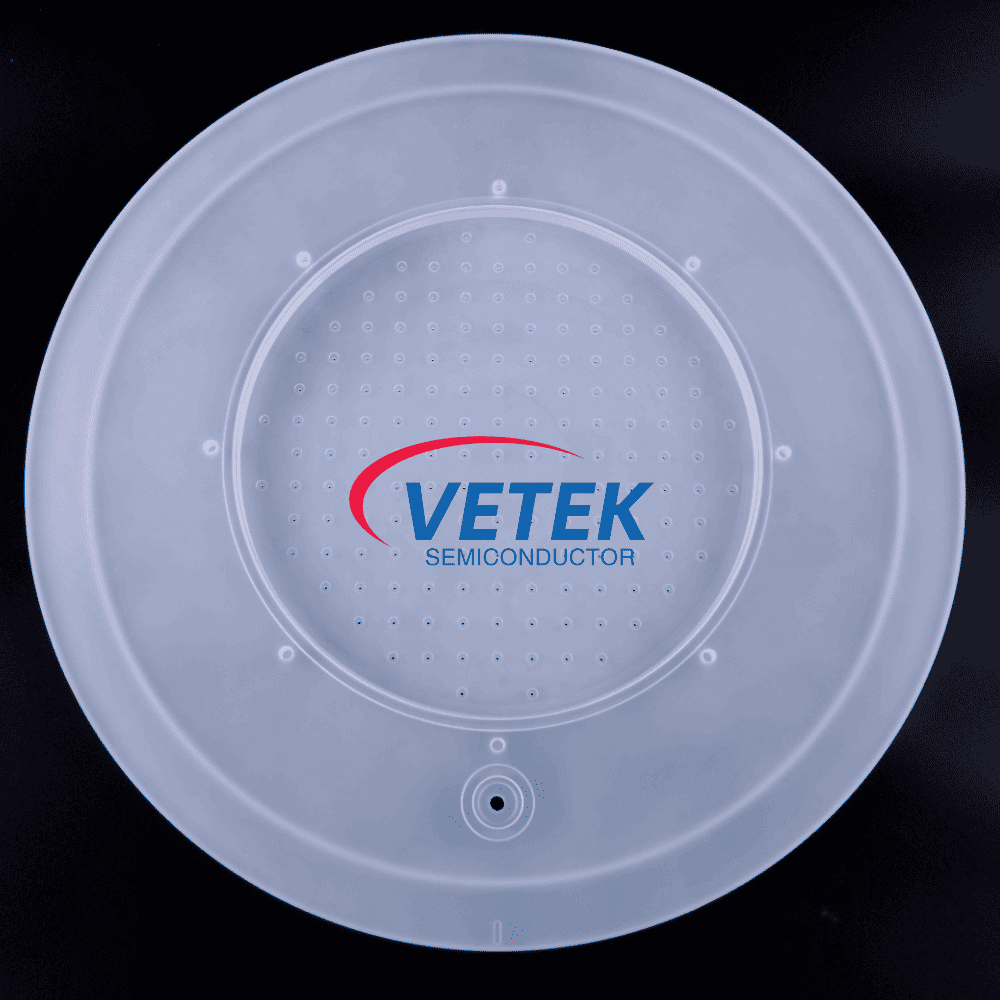

C. Õhukese kile sadestamine: kvartsist dušipead ja kambriosad

CVD (Chemical Vapor Deposition) ja ALD (Atomic Layer Deposition) protsesside käigus kasutatakse reaktsioonigaaside juhtimiseks ja jaotamiseks kvartsosi.

Põhifunktsioon: kvarts-dušipea tagab gaasi ühtlase pihustamise vahvli pinnale, mis on nanomeetriliste õhukeste kilede ühtluse parandamiseks ülioluline.

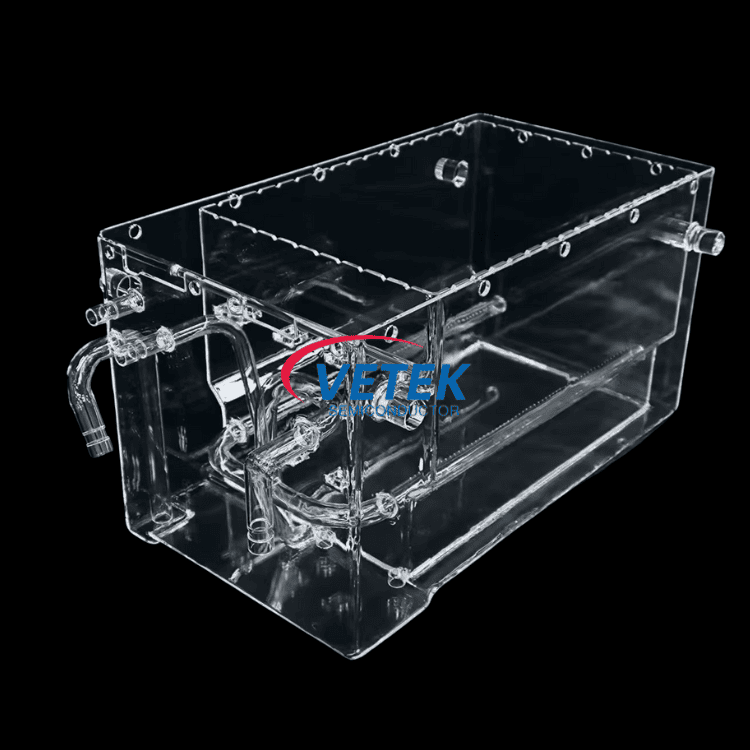

D. Märgpuhastus: kvartsvannid

Puhastusetappidel enne ja pärast fotolitograafiat tuleb vahvlid sukeldada erinevatesse keemilistesse reaktiividesse.

Põhifunktsioon: Kvartsvannid on vastupidavad tugevale happelisele korrosioonile ega tekita osakestega saastumist, muutes need RCA puhastusprotsesside standardiks.

3. Pooljuhtkvartskomponentide turuanalüüs

Viimaste tööstuse andmete kohaselt kasvab ülemaailmne pooljuhtkvartsiturg kiiresti:

4. Tööstuse suundumused

Pooljuhtide protsesside iteratsioonid seavad materjali puhtusele kõrged nõuded. Sünteetiline sulatatud ränidioksiid, mida juhivad 7 nm ja arenenumad protsessid, asendab kiiresti traditsioonilist looduslikku kvartsi söövitus- ja litograafiaprotsessides tänu selle äärmiselt madalale metallilisandile ja suurepärasele plasmakindlusele. Samal ajal on tööstus üleminekul integreeritud täppistöötlusele. Tootjad, kellel on ülitäpsed CNC-võimalused ja kõrge puhtusastmega tooraine integreerimine, hoiavad tulevases konkurentsis esikohal.

Lisaks on rohelised algatused ja ringlussevõtt muutumas fabide jaoks kulude vähendamise ja tõhususe suurendamise peamisteks viisideks. Kuna ESG standardid võtavad pooljuhtide tarneahelas kaalu, muutub tipptasemel kvartskomponentide täpne renoveerimine ja ringlussevõtt peavoolu ärimudeliks. See aitab ettevõtetel tootmiskulusid alandada ja on vajalik valik ülemaailmsete süsinikuneutraalsuse eesmärkide saavutamiseks. Selles protsessis seisavad arenenud puhastustehnoloogiate ja leegi töötlemise remondivõimalustega kvartsettevõtted silmitsi märkimisväärsete turuvõimalustega.

Juhtiva pooljuhtmaterjalide tarnijana pakub VeTek Semiconductor kõiki lahendusi alates kvartstiiglitest kuni täppiskvartspaatideni. Meie tooteid kasutavad laialdaselt suured ülemaailmsed originaalseadmete tootjad ja vahvlitootjad, kes on pühendunud klientide abistamisele protsessi stabiilsuse ja tootlikkuse parandamisel tänu suurepärasele materjalile ja viimistlemisele.
