Tahke CVD SiC fookusrõngaste valmistamise sees: grafiidist ülitäpse osadeni

Pooljuhtide tootmise suure panusega maailmas, kus eksisteerivad kõrvuti täpsus ja ekstreemsed keskkonnad, on ränikarbiidist (SiC) fookusrõngad asendamatud. Need komponendid, mis on tuntud oma erakordse soojustakistuse, keemilise stabiilsuse ja mehaanilise tugevuse poolest, on kriitilise tähtsusega arenenud plasmasöövitusprotsessides.

Nende suure jõudluse saladus peitub Solid CVD (Chemical Vapor Deposition) tehnoloogias. Täna viime teid kulisside taha, et uurida ranget tootmisteekonda – toorest grafiidist substraadist ülitäpse "nähtamatu kangelaseni".

I. Kuus põhitootmise etappi

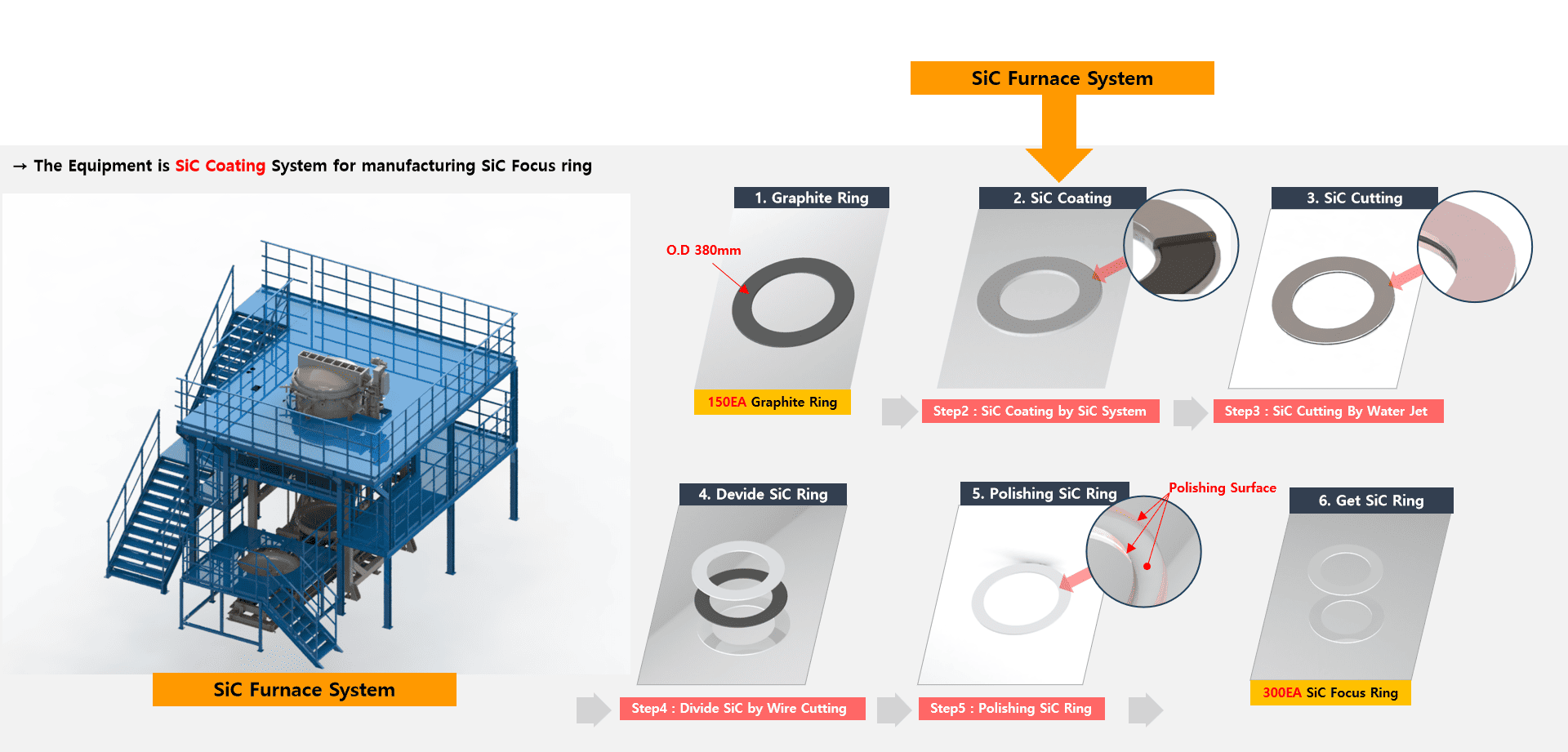

Solid CVD SiC fookusrõngaste tootmine on kõrgelt sünkroniseeritud kuueetapiline protsess:

• Grafiitpinna eeltöötlus
• SiC-katte sadestamine (põhiprotsess)
• Veejoaga lõikamine ja vormimine
• Traadi lõikamine eraldamine
• Täpne poleerimine
• Lõplik kvaliteedikontroll ja vastuvõtmine

Läbi arenenud protsessihaldussüsteemi võib iga 150 grafiidist substraadi partii anda ligikaudu 300 valmis SiC fookusrõngast, mis näitab kõrget muundamise efektiivsust.

II. Tehniline sügavsukeldumine: toorainest valmis osani

1. Materjali ettevalmistamine: kõrge puhtusastmega grafiidi valik

Teekond algab esmaklassiliste grafiitrõngaste valimisega. Grafiidi puhtus, tihedus, poorsus ja mõõtmete täpsus mõjutavad otseselt järgneva SiC katte nakkumist ja ühtlust. Enne töötlemist läbib iga substraat puhtuse ja mõõtmete kontrolli, et tagada nulli lisanditeta sadestumist.

2. Katte sadestamine: tahke CVD süda

CVD-protsess on kõige kriitilisem faas, mis viiakse läbi spetsiaalsetes SiC ahjusüsteemides. See on jagatud kaheks nõudlikuks etapiks:

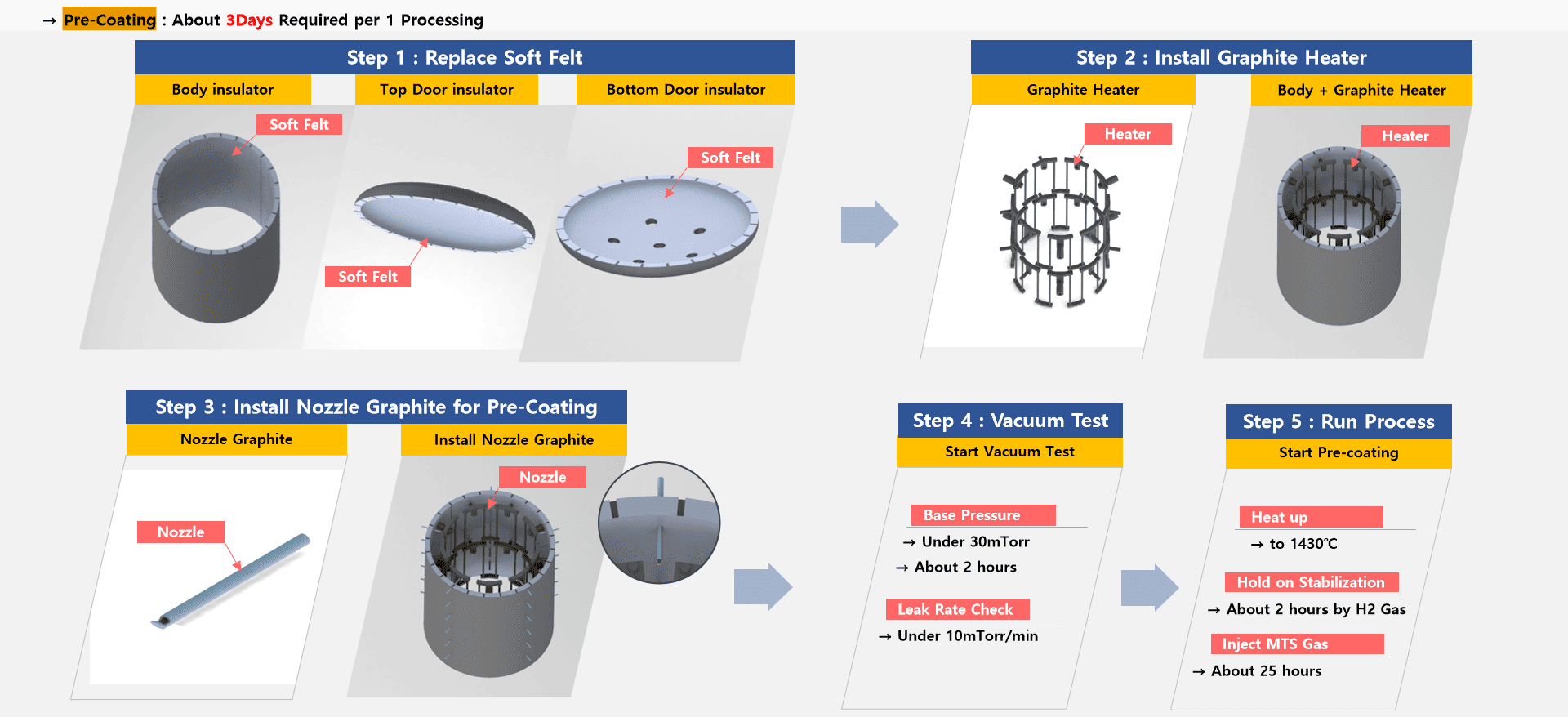

(1) Eelkatmisprotsess (~3 päeva partii kohta):

• Seadistamine: vahetage pehme vildist isolatsioon (ülemine, alumine ja külgseinad), et tagada soojuslik ühtlus; paigaldage grafiidist küttekehad ja spetsiaalsed eelkatmisdüüsid.
• Vaakumi ja lekke testimine: mikrolekete vältimiseks peab kamber saavutama baasrõhu alla 30 mTorr ja lekkekiirusega alla 10 mTorr/min.
• Esialgne sadestamine: Ahi kuumutatakse temperatuurini 1430 °C. Pärast 2-tunnist H2 atmosfääri stabiliseerimist süstitakse MTS gaasi 25 tunniks, et moodustada üleminekukiht, mis tagab põhikatte suurepärase sidumise.

(2) Peamine katmisprotsess (~13 päeva partii kohta):

• Konfiguratsioon: Reguleerige düüsid uuesti ja paigaldage grafiitrakised koos sihtrõngastega.
• Sekundaarne vaakumkontroll: Range sekundaarse vaakumi test viiakse läbi tagamaks, et sadestuskeskkond jääb täiesti puhtaks ja stabiilseks.
• Püsiv kasv: Säilitades 1430 °C, süstitakse MTS gaasi ligikaudu 250 tunniks. Nendes kõrge temperatuuri tingimustes laguneb MTS Si- ja C-aatomiteks, mis sadestuvad aeglaselt ja ühtlaselt grafiidi pinnale. See loob tiheda, mittepoorse SiC katte – Solid CVD kvaliteedi tunnus.

3. Vormimine ja täpne eraldamine

• Lõikamine veejoaga: kõrgsurve veejoad teostavad esialgse vormimise, eemaldades liigse materjali, et määratleda rõnga kare profiil.
• Traadi lõikamine: Täppis traadi lõikamine eraldab puistematerjali mikronitasandi täpsusega üksikuteks rõngasteks, tagades, et need vastavad rangetele paigaldustolerantsidele.

4. Pinna viimistlus: Täppispoleerimine

Pärast lõikamist läbib SiC pind poleerimise, et kõrvaldada mikroskoopilised vead ja töötlustekstuurid. See vähendab pinna karedust, mis on oluline osakeste interferentsi minimeerimiseks plasmaprotsessi ajal ja ühtlase vahvlite saagise tagamiseks.

5. Lõplik ülevaatus: Standardipõhine valideerimine

Iga komponent peab läbima range kontrolli:

• Mõõtmete täpsus (nt välisläbimõõdu tolerants ±0,01 mm)
• Katte paksus ja ühtlus
• Pinna karedus
• Keemilise puhtuse ja defektide skaneerimine

III. Ökosüsteem: seadmete integreerimine ja gaasisüsteemid

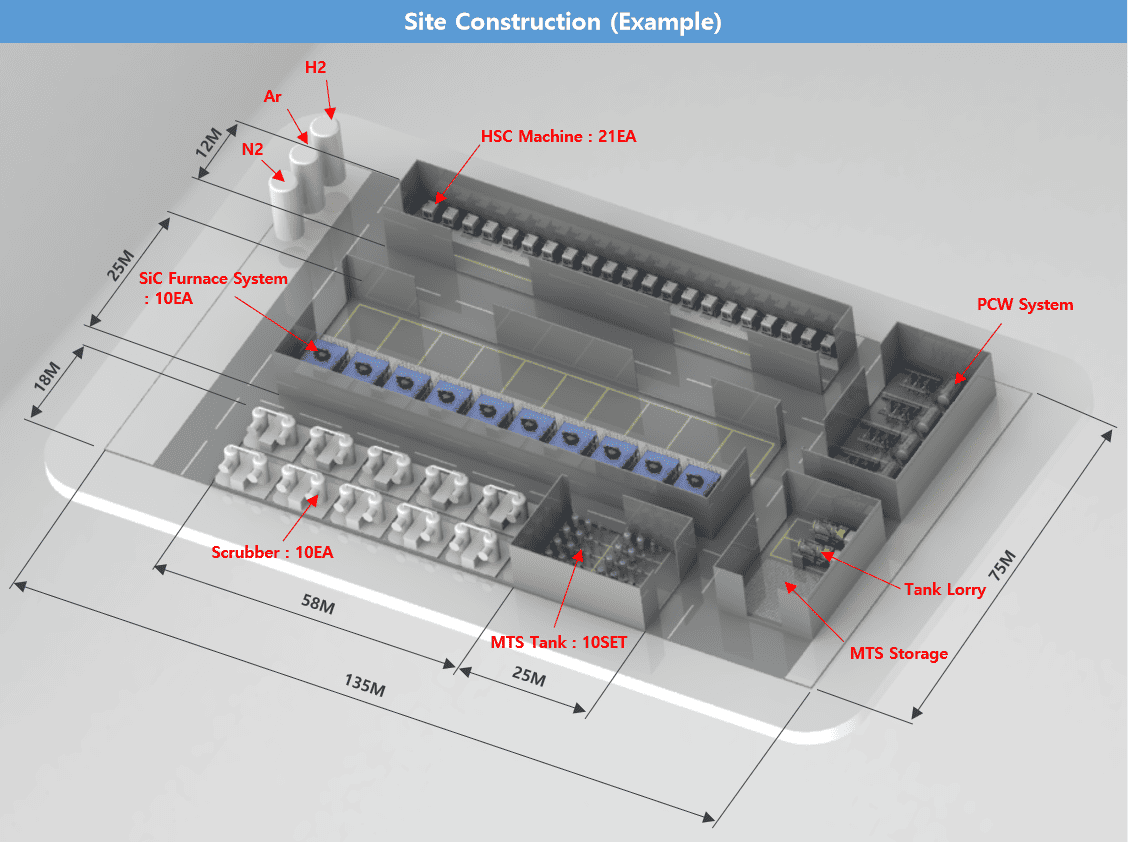

1. Võtmeseadmete konfiguratsioon

Maailmatasemel tootmisliin tugineb keerukale infrastruktuurile:

• SiC ahjusüsteemid (10 ühikut): massiivsed üksused (7,9 m x 6,6 m x 9,7 m), mis võimaldavad mitme jaama sünkroniseeritud toiminguid.
• Gaasi tarnimine: 10 komplekti MTS paake ja tarneplatvorme tagavad kõrge puhtusastmega voolu stabiilsuse.
• Tugisüsteemid: sealhulgas 10 keskkonnaohutuse skruberit, PCW jahutussüsteemid ja 21 HSC (kiire töötlus) seadet.

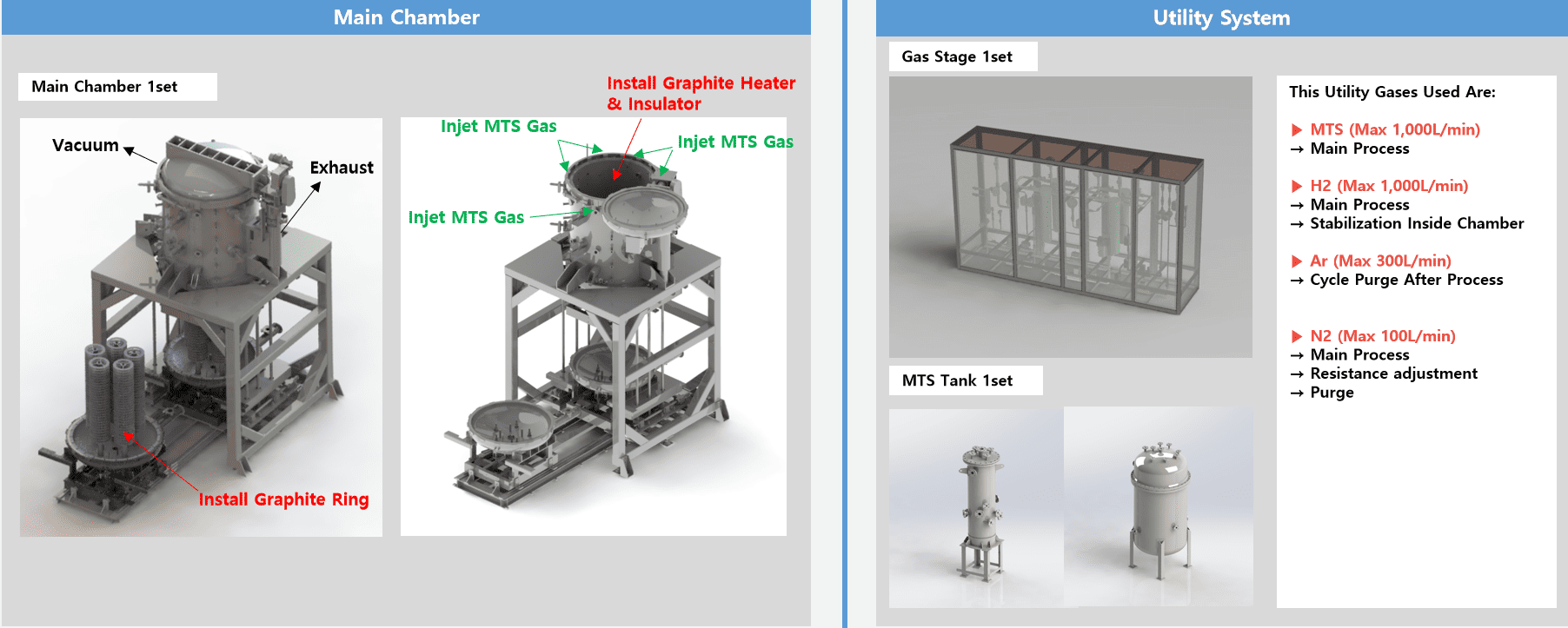

2. Gaasisüsteemi põhifunktsioonid

• MTS (max 1000 l/min): esmane sadestamisallikas, mis annab Si- ja C-aatomeid.
• Vesinik (H₂, max 1000 l/min): stabiliseerib ahju atmosfääri ja aitab kaasa reaktsioonile
• Argoon (Ar, Max 300 L/min): Kasutatakse protsessijärgseks puhastamiseks ja puhastamiseks.
• Lämmastik (N₂, max 100 l/min): kasutatakse takistuse reguleerimiseks ja süsteemi puhastamiseks.

Järeldus

Solid CVD SiC fookusrõngas võib tunduda "tarvik", kuid tegelikult on see materjaliteaduse, vaakumtehnoloogia ja gaasi juhtimise meistriteos. Alates grafiidi päritolust kuni valmis komponendini on iga samm tunnistuseks kõrgetasemeliste pooljuhtsõlmede toetamiseks nõutavatest rangetest standarditest.

Kuna protsessisõlmed kahanevad jätkuvalt, kasvab nõudlus suure jõudlusega SiC komponentide järele. Küps, süstemaatiline tootmisviis on see, mis tagab söövituskambri stabiilsuse ja järgmise põlvkonna kiipide töökindluse.
