Fabi tootlikkuse maksimeerimine: miks on CVD tahke ränikarbonaat ülim valik kriitiliste kambriosade jaoks

Täiustatud pooljuhtide tootmises on tööstus "Graphite + SiC Coating" seadistustest välja pigistanud viimsegi tilga jõudlusest. See töötas aastaid, kuid 3 nm ja kaugemale jõudes on see vana liides substraadi ja kilbi vahel muutumas tohutuks peavaluks. CTE mittevastavus ei ole enam ainult teoreetiline probleem – see on saagikustapja, mis põhjustab mikropragusid, mis lihtsalt ei kao.

Sellepärast on üleminek monoliitsele CVD Solid SiC-le midagi enamat kui lihtsalt trend; see on mehaaniline vajadus. Liigume lihtsalt pinnatöötluselt maast madalast kasvatatud täiskonstruktsioonimaterjalile.

1. Põhiprotsess: kõrge puhtusastmega CVD tahke ränikarbiidi sünteesimine

Puhta CVD tahke ränikarbiidi valuploki valmistamine on tavalisest sadestusviisist täiesti erinev loom. See algab metüültriklorosilaaniga (MTS), kuid maagia toimub reaktsiooni stabiilsuses aja jooksul.

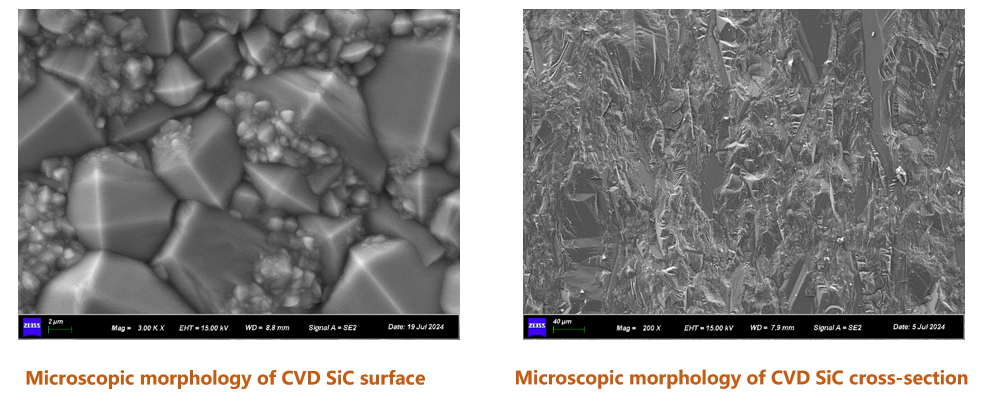

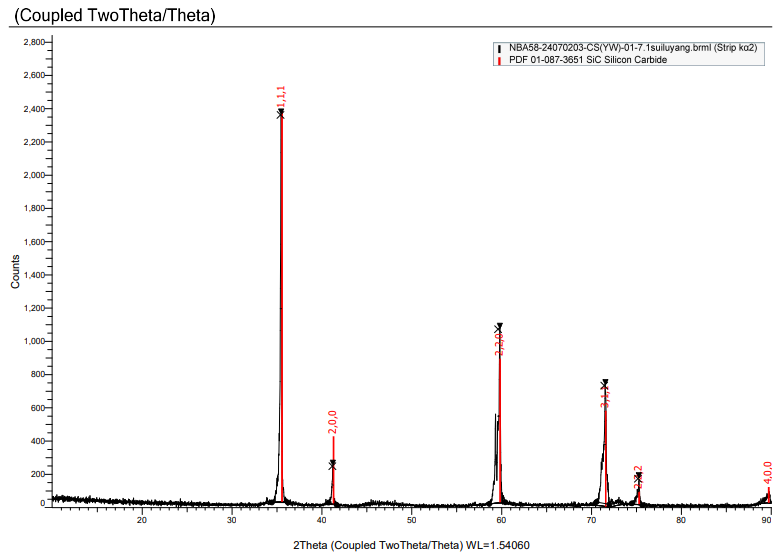

• Aurufaasist hulgi:Vaatleme temperatuure, mis ulatuvad sellesse 1200 °C+ magusasse kohta, kus räni- ja süsinikuaatomid lukustuvad tihedasse beeta-SiC võre.
• Aja tegur:Erinevalt kiirest 100 μm kattest kulub tahke osa pidevaks stabiilseks kasvuks päevi – mõnikord nädalaid. Füüsikaga ei saa kiirustada.

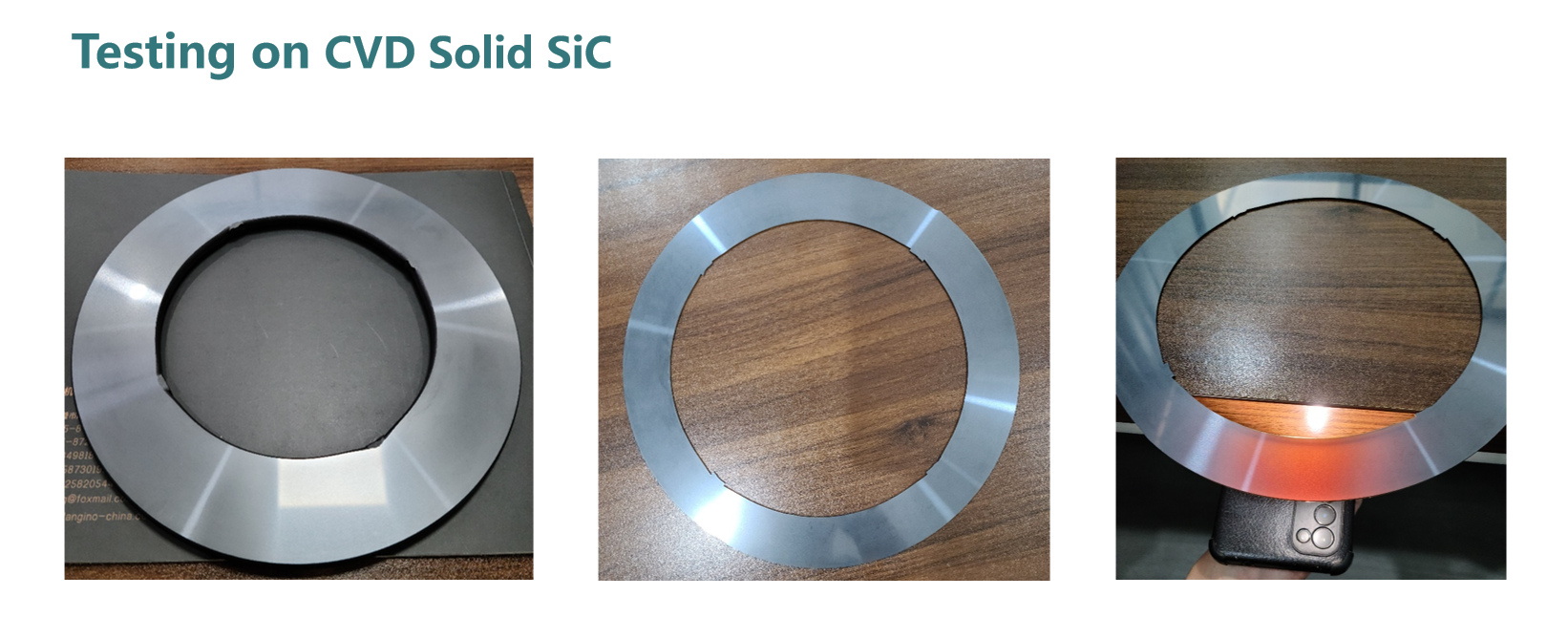

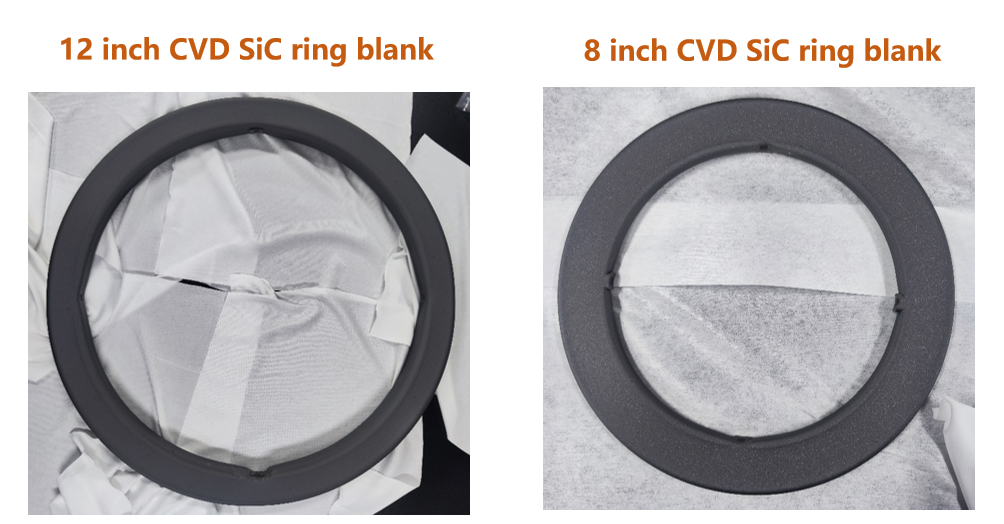

• Täppistehnika:Kui kasv on lõppenud, eemaldatakse substraat, et saada puhas CVD tahke SiC valuplokk. Seejärel töödeldakse seda valuplokki teemanttööriistaga, et toota kõrge tolerantsiga osi, nagu CVD tahked ränikarbiidi fookusrõngad.

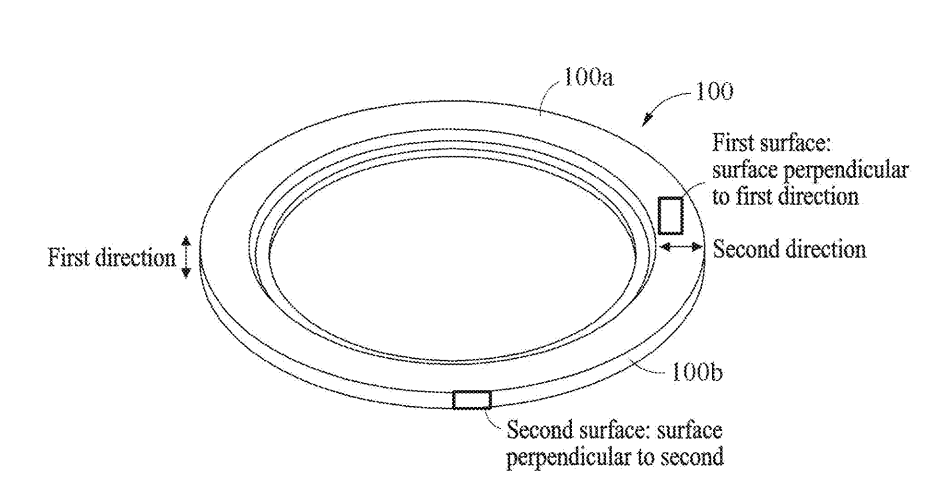

Struktuuriskeem:Nagu joonisel näidatud, nõuab CVD Solid SiC komponentide valmistamine absoluutset kontrolli geomeetrilise orientatsiooni üle. Sadestamise parameetrite optimeerimisega tagame, et materjalil on kõikides mõõtmetes väga ühtsed füüsikalised omadused (esimene ja teine ​​suund). See konstruktsiooni stabiilsus tagab, et osad säilitavad pärast töötlemist erakordse tasasuse ja pinna risti, täites suurepäraselt 8- ja 12-tolliste suuremahuliste tootmisliinide ranged tolerantsid.

2. Miks valida CVD Solid SiC?

Võrreldes paagutatud ränikarbiidi või traditsiooniliste katetega pakub CVD Solid SiC võrratuid eeliseid:

• Ülikõrge puhtusastmega (5N–7N):Kuna tegemist on gaasifaasilise protsessiga, pole paagutamise abiaineid ega metallilisi sideaineid. Sideainete puudumine tähendab, et metalliioonid ei migreeru paisoksiidi.
• Peaaegu teoreetiline tihedus:CVD-protsess annab materjali, mille poorsus on praktiliselt null (<0,1%). See äärmuslik tihedus muudab CVD Solid SiC erakordselt vastupidavaks plasma erosioonile, vähendades märkimisväärselt osakeste teket söövitusprotsessi ajal.
• Termilise stressi kõrvaldamine:Kuna materjal on monoliitne ühefaasiline beeta-SiC, välistab see kattekihi kihistumise või "koorumise" kiirete termiliste tsüklite ajal, pikendades drastiliselt keskmist puhastusaega (MTBC).

3. Peamised rakendusväljad

Kõrge puhtusastmega CVD tahked ränikarbid on ülipingeliste keskkondade jaoks olulised:

• Plasma söövitamine:Kvaliteetsed CVD Solid SiC fookusrõngad ja gaasidušipead tagavad suurepärase vastupidavuse CF4/O2 plasmadele.
• Epitaksiaalne kasv (EPI):Suure jõudlusega alternatiivina sustseptoritele, tagades ühtlase soojusjaotuse.
• Kiire termiline töötlemine (RTP):Vahvlite ühtluse tagamine ja saastumise vältimine äärmuslike temperatuuride ajal.

4.Järeldus

Kuigi CVD Solid SiC protsess hõlmab kõrgemat esialgset tootmisläve, on igakülgne investeeringutasuvus (ROI) selge. Pikendades märkimisväärselt kriitiliste kulumaterjalide kasutusiga ja vähendades vahvlijäätmete määra, annab CVD Solid SiC seadmete pikaajaliseks kulude vähendamiseks ja tõhususe suurendamiseks.
