CVD SiC kate: protsess, eelised ja rakendused

Mis on CVD SiC kate?
Kui vaadata, kuidas pooljuhtseadmetes komponente kaitstakse, on üks levinud lähenemisviis CVD-protsessiga moodustatud SiC-katte kasutamine.

Lihtsamalt öeldes luuakse õhuke ränikarbiidi kiht otse selliste osade pinnale nagu grafiit või keraamilised komponendid. See kiht toimib barjäärina, nii et alusmaterjal ei puutu kokku kuumuse, reaktiivsete gaaside ega plasmaga.

Tegelikkuses on oluline, kuidas kate aja jooksul käitub. Näiteks kas see püsib stabiilsena pärast korduvaid kuumutamistsükleid või hakkab söövitavas keskkonnas lagunema.

Siin kasutatakse sageli CVD SiC katteid – need peavad sellistes kombineeritud tingimustes paremini vastu.

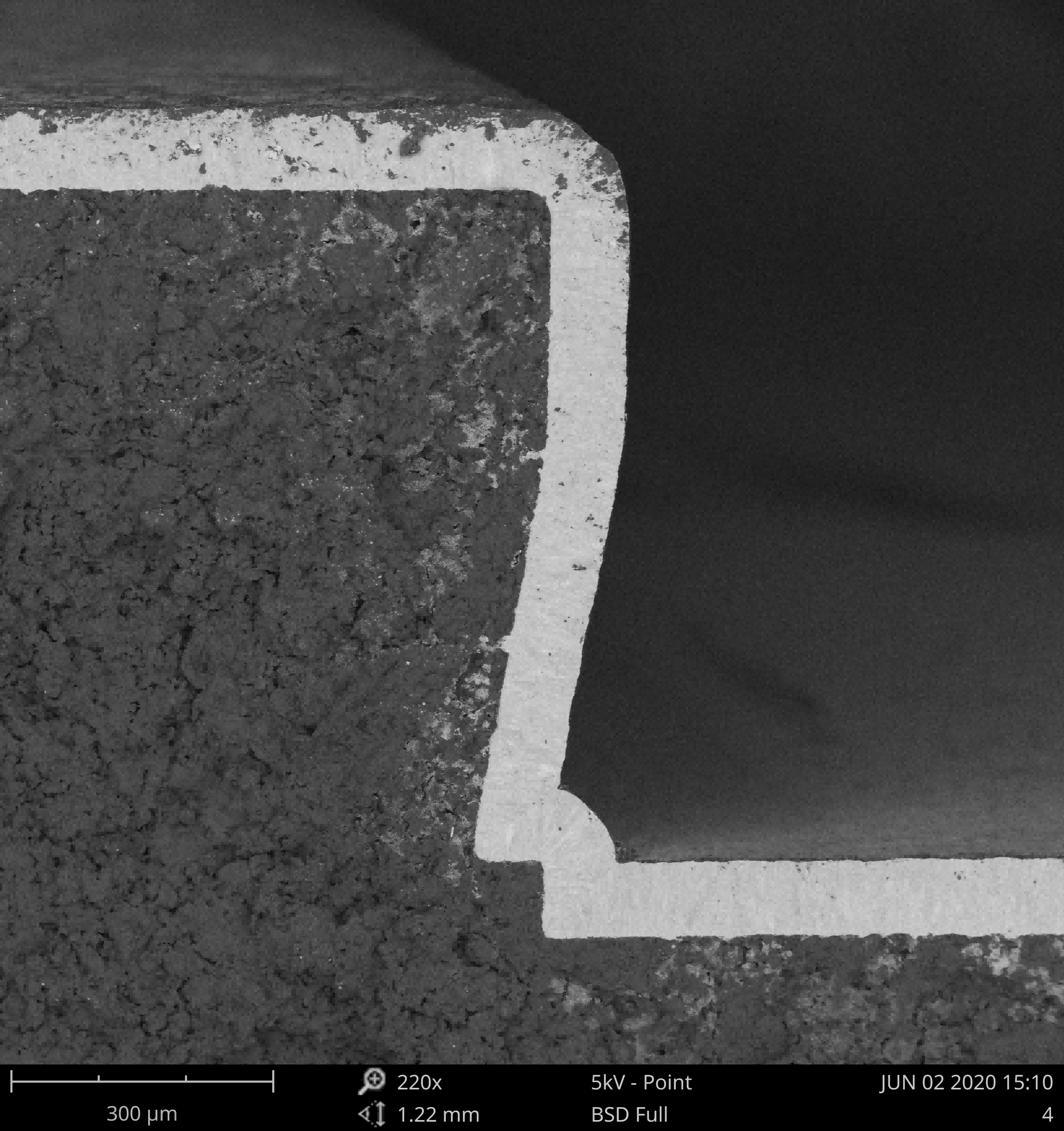

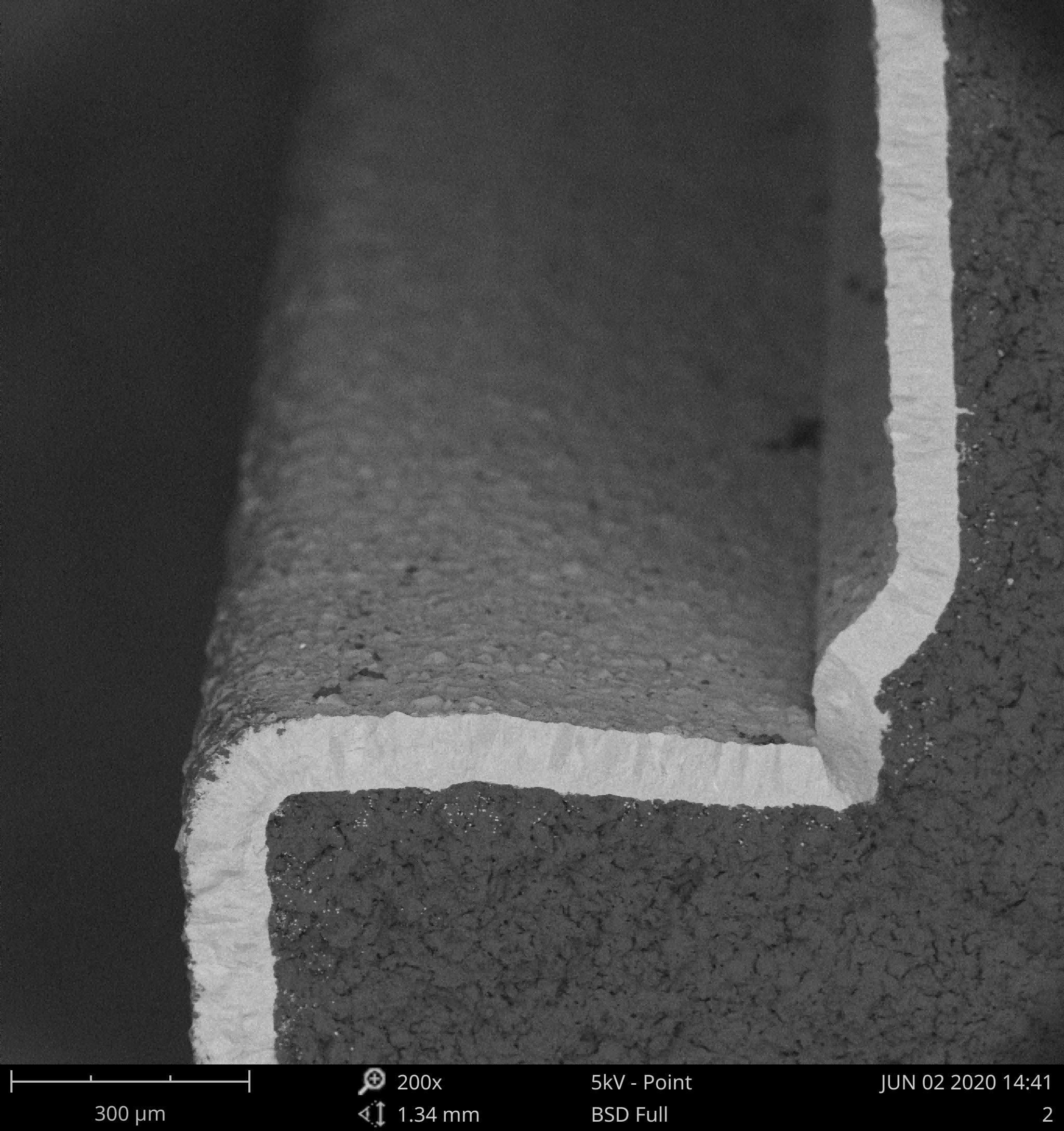

Katte paksuse ühtlust partiide vahel kontrollitakse 10 um juures

• Substraadi ettevalmistamine:Tavaliselt algab see grafiidist või keraamilisest osast, mis on puhastatud ja pinnatöödeldud. See samm on olulisem, kui välja paistab, kuna nakkuvus sõltub palju pinna seisukorrast.

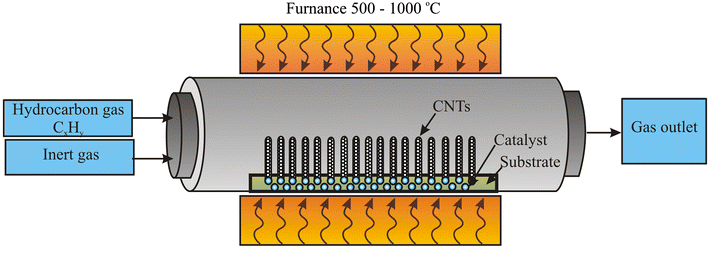

• Gaasi tutvustus:Reaktorisse sisestatakse sellised lähteained nagu MTS ja vesinik. Täpne suhe võib olenevalt seadistusest erineda.
• Sadestumise reaktsioon:Kõrgendatud temperatuuridel (tavaliselt umbes 1000–1400 °C) hakkavad gaasid pinna lähedal reageerima, moodustades reaktsiooni edenedes ränikarbiidi.
• Kasvukontroll:Katte paksust ja struktuuri mõjutavad temperatuur, rõhk ja gaasivool. Praktikas on ühtlase kihi saamise võti nende stabiilsena hoidmine.
• Jahutus ja kontroll:Pärast sadestamist jahutatakse osad kontrollitult ja seejärel kontrollitakse, kas kate on ühtlane ja korralikult liimitud.



CVD SiC katte peamised eelised
Enamikus rakendustes valitakse CVD SiC kate mitte ühe funktsiooni, vaid selle üldise toimimise järgi.

• Kõrge temperatuuritaluvus:Korduval kuumutamisel jääb see suhteliselt stabiilseks, mis on kasulik epitaksi- ja ahjuprotsessides.
• Korrosioonikindlus:See talub paljude teiste materjalidega võrreldes suhteliselt hästi reaktiivseid gaase nagu kloor ja fluor.
• Madal osakeste teke:Kuna pind on tihe, kipub see tootma vähem osakesi, mis aitab saastetundlikel protsessidel.
• Mehaaniline vastupidavus:Kate on üsna kõva, seega on see käsitsemisel ja pikaajalisel kasutamisel kulumiskindel.
• Protsessi stabiilsus:Ühtlase kattekvaliteedi korral kipuvad seadmed aja jooksul töötama prognoositavamalt.

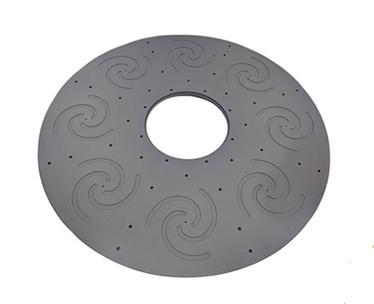

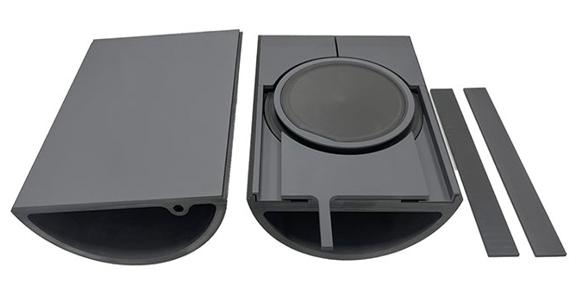

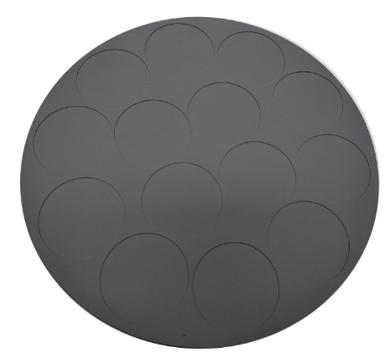

• Pooljuhtseadmed:Kasutatakse sustseptorites, vahvlikandurites, protsessitorudes ja kambrikomponentides.
• Epitaksia (SiC / GaN / LED)Tagab stabiilse ja puhta keskkonna kvaliteetse kile kasvatamiseks.

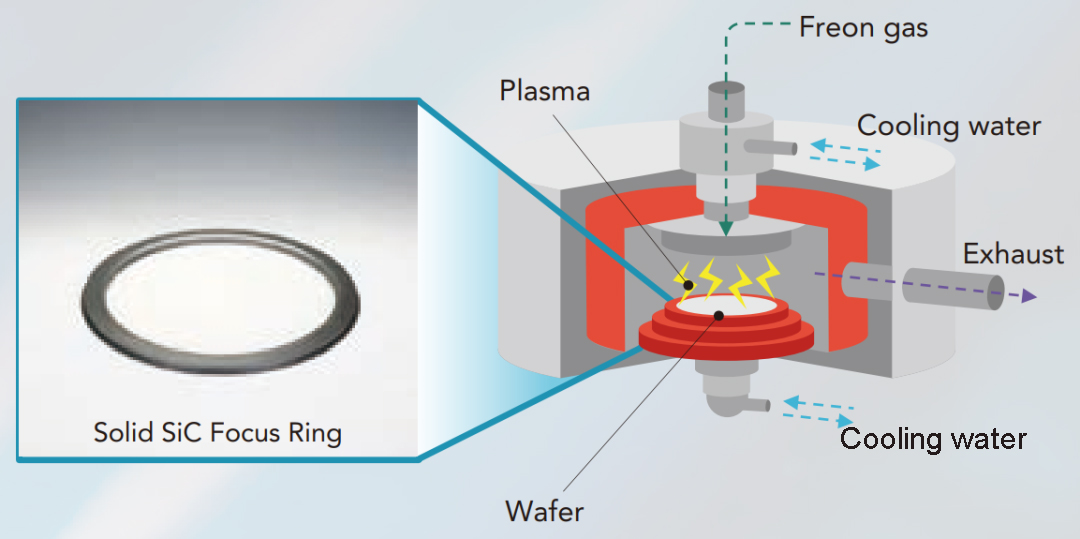

• Plasma töötlemise süsteemid:Kaitseb PECVD, ICP ja RIE süsteemide komponente plasma erosiooni eest.
• Kõrge temperatuuriga ahjud:Tagab vastupidavuse difusiooni- ja oksüdatsiooniprotsessides.
• Täiustatud tööstuslikud rakendused:Kasutatakse ka lennunduses ja muudes kõrge temperatuuriga süsteemides.

Tööstuse perspektiiv
Kuna pooljuhtprotsessid arenevad jätkuvalt, kasvavad ootused seadmetes kasutatavatele materjalidele.

Tegelikes tootmiskeskkondades mõjutavad sellised tegurid nagu katte puhtus, tihedus, haardumine ja pikaajaline stabiilsus otseselt tööriista jõudlust ja hooldussagedust. Isegi väikesed erinevused võivad põhjustada saagikadu või lüheneda komponentide eluiga.

See on üks põhjusi, miks CVD SiC katted on viimastel aastatel muutunud levinumaks. Nad kipuvad paremini vastu pidama segakeskkondades, kus soojus, reaktiivsed gaasid ja plasma on korraga olemas.

Näete, et selle kallal töötavad mitmed tarnijad, sealhulgas VeTek Semiconductor, kes keskenduvad peamiselt protsessi stabiilsuse parandamisele ja katte toimivuse prognoositavamaks muutmisele pikema aja jooksul.



Järeldus
Kui vaadata, kus seda tänapäeval kasutatakse, on CVD SiC kate juba üsna tavaline valik paljudes pooljuhtide ja kõrge temperatuuriga seadistustes.

Kaebus on üsna lihtne:

• See talub kuumust hästi, ilma liiga kiiresti lagunemata
• See ei reageeri kergesti agressiivsete protsessigaasidega
• See aitab hoida saastumist kontrolli all
• Ja enamikul juhtudel kestab see kauem kui paljud alternatiivsed katted

Loomulikult ei ole ükski materjal täiuslik, kuid paljude rakenduste jaoks – eriti epitaksia ja plasmaga seotud protsesside puhul – on see praktiline ja tõestatud valik.

Protsessi tingimuste karmistumisel on tõenäoline, et sellised materjalid nagu ränikarbiidi katted saavad jätkuvalt haarduvust lihtsalt seetõttu, et need pakuvad head tasakaalu jõudluse ja töökindluse vahel.
