Nähtamatu kitsaskoht ränikarbiidi kasvus: miks 7N CVD lahtise ränidioksiidi tooraine asendab traditsioonilist pulbrit

Ränikarbiidi (SiC) pooljuhtide maailmas paistab suurem osa tähelepanu keskpunktist 8-tollistele epitaksiaalreaktoritele või vahvlite poleerimise keerukusele. Kui aga jälgida tarneahelat päris algusesse – füüsikalise aurutranspordi (PVT) ahju sees – toimub vaikselt fundamentaalne "materjali revolutsioon".

Aastaid on sünteesitud ränikarbiidi pulber olnud tööstuse tööhobune. Kuid kuna nõudlus suure saagise ja paksemate kristallide järele muutub peaaegu obsessiivseks, on traditsioonilise pulbri füüsilised piirangud jõudmas murdepunkti. Sellepärast7N puiste CVD SiC tooraineon liikunud perifeeriast tehniliste arutelude keskmesse.

Mida kaks lisa "üheksat" tegelikult tähendab?
Pooljuhtmaterjalide puhul võib hüpe 5N-lt (99,999%) 7N-le (99,99999%) tunduda väikese statistilise näpunäitena, kuid aatomitasandil on see täielik muutus.

Traditsioonilised pulbrid võitlevad sageli sünteesi käigus tekkivate metalliliste lisandite jälgedega. Seevastu keemilise aurustamise-sadestamise (CVD) abil toodetud puistematerjal võib viia lisandite kontsentratsiooni alla miljardite osade (ppb) taseme. Neile, kes kasvatavad kõrge puhtusastmega poolisoleerivaid (HPSI) kristalle, ei ole see puhtuse tase lihtsalt edevusmõõtja – see on hädavajalik. Ülimadal lämmastiku (N) sisaldus on peamine tegur, mis määrab, kas substraat suudab säilitada nõudlike RF-rakenduste jaoks vajaliku kõrge takistuse.

"Süsinikutolmu" saaste lahendamine: kristallide defektide füüsiline parandus

Igaüks, kes on veetnud aega kristallide kasvuahju ümber, teab, et "süsiniku kandmine" on ülim õudusunenägu.

Kui allikana kasutatakse pulbrit, põhjustab temperatuur üle 2000 °C sageli peenosakeste grafiteerumist või kokkuvarisemist. Neid pisikesi ankurdamata "süsinikutolmu" osakesi saavad gaasivoolud kanda ja maanduda otse kristallide kasvuliidesele, luues nihestused või kandmised, mis hävitavad tõhusalt kogu vahvli.

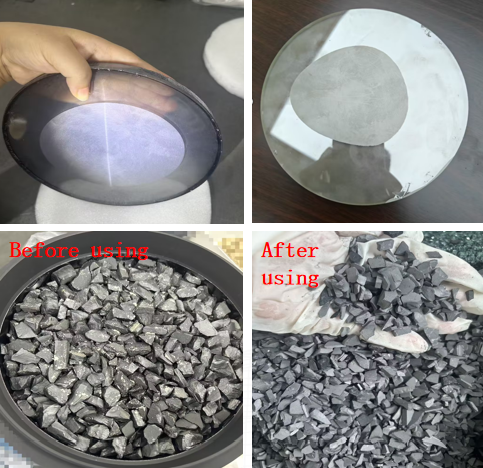

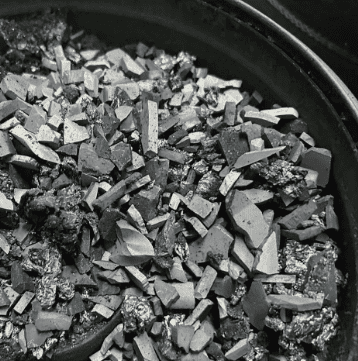

CVD-SiC puistematerjal toimib erinevalt. Selle tihedus on peaaegu teoreetiline, mis tähendab, et see käitub pigem sulava jääploki kui liivahunnikuna. See sublimeerub ühtlaselt pinnalt, eemaldades füüsiliselt tolmuallika. See "puhta kasvu" keskkond tagab fundamentaalse stabiilsuse, mis on vajalik suure läbimõõduga 8-tolliste kristallide saagikuse suurendamiseks.

Kineetika: 0,8 mm/h kiiruspiirangu ületamine

Kasvutempo on pikka aega olnud ränikarbiidi tootlikkuse "Achilleuse kand". Traditsiooniliste seadistuste korral jäävad kiirused tavaliselt vahemikku 0,3–0,8 mm/h, mistõttu kasvutsüklid kestavad nädala või kauem.

Miks võib puistematerjalidele üleminek tõsta need kiirused 1,46 mm/h-ni? See taandub massiülekande efektiivsusele soojusväljas:

1. Optimeeritud pakkimistihedus:Puistematerjali struktuur tiiglis aitab säilitada stabiilsemat ja järsemat temperatuurigradienti. Põhiline termodünaamika ütleb meile, et suurem gradient annab gaasifaasi transpordiks tugevama liikumapaneva jõu.

2. Stöhhiomeetriline tasakaal:Puistematerjal sublimeerub prognoositavamalt, siludes tavalist peavalu, mis seisneb kasvu alguses "Si-rikkas" ja lõpus "C-rikkas" olemises.

See loomupärane stabiilsus võimaldab kristallidel paksemaks ja kiiremini kasvada ilma struktuurikvaliteedis tavapärase kompromissita.

Järeldus: 8-tollise ajastu paratamatus

Kuna tööstus pöördub täielikult 8-tollise tootmise poole, on veapiir kadunud. Üleminek kõrge puhtusastmega puistematerjalidele ei ole enam pelgalt "eksperimentaalne uuendus" – see on loogiline areng tootjate jaoks, kes taotlevad suure tootlikkuse ja kvaliteetseid tulemusi.

Pulbrilt puisteainele üleminek on midagi enamat kui lihtsalt kuju muutmine; see on PVT protsessi fundamentaalne rekonstrueerimine alt üles.
