Spetsiaalne grafiit

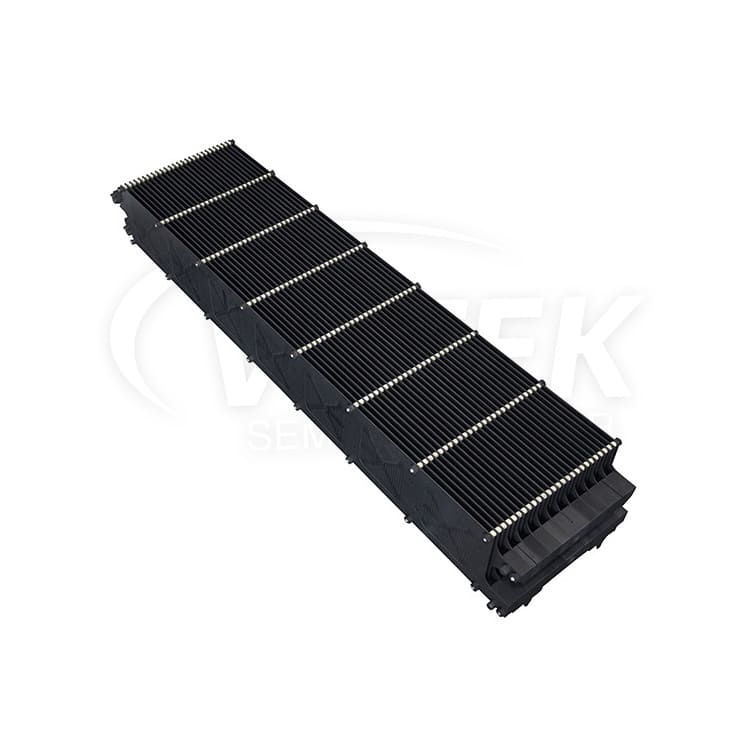

Veteksemicon PECVD jaoks mõeldud grafiitpaat on täppistöödeldud kõrge puhtusastmega grafiidist ja loodud spetsiaalselt plasmaga täiustatud keemilise aurustamise-sadestamise protsesside jaoks. Kasutades ära oma sügavaid teadmisi pooljuhtide soojusvälja materjalidest ja täppistöötluse võimalusi, pakume grafiitpaate, millel on erakordne termiline stabiilsus, suurepärane juhtivus ja pikk kasutusiga. Need paadid on loodud tagama väga ühtlase õhukese kile sadestumise igale vahvlile nõudlikus PECVD protsessikeskkonnas, parandades protsessi saagist ja tootlikkust.

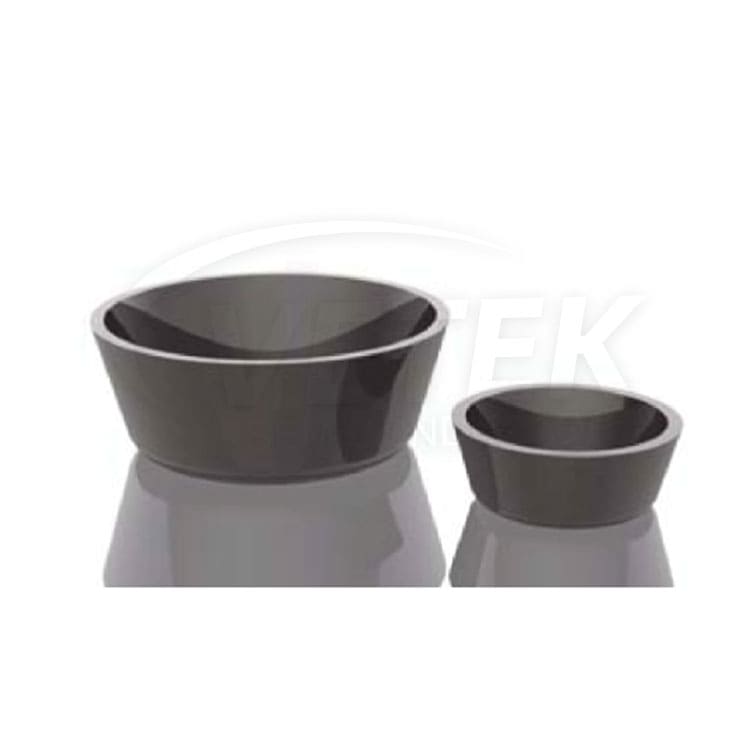

Juhtiva Hiina klaasist süsinikutoodete tootjana kasutatakse Veteksemiconi klaasist süsiniku tiigikuid pooljuhtide tootmise valdkonnas laialdaselt tänu suurepärasele ülikõrgele puhtusele, null-poorsusele, edusammudele ja suurepärasele keemilisele korrosioonikindlusele ning on võitnud Euroopa ja Ameerika klientidelt kõrge kiituse. Tere tulemast oma päringusse.

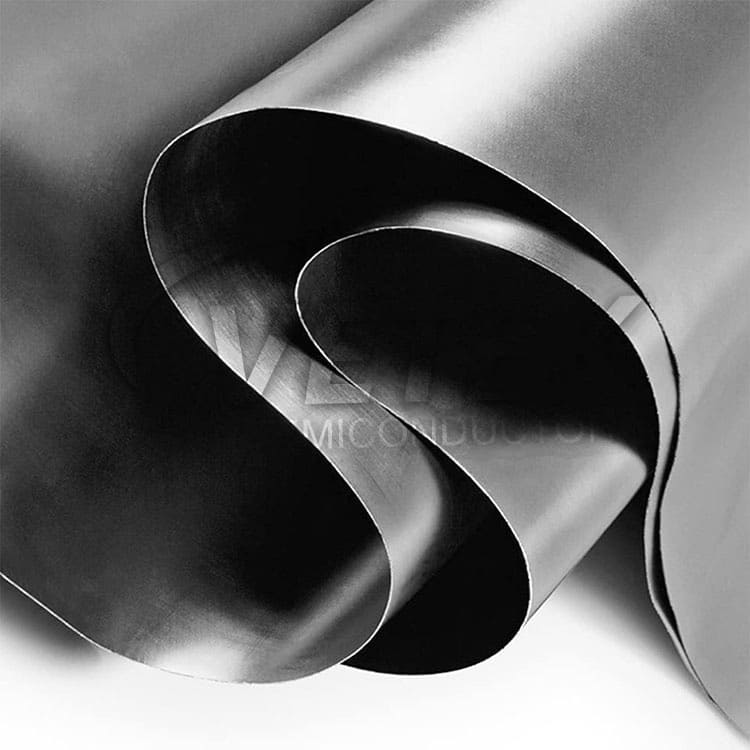

Vetek Semiconductori kõrge puhtusega grafiitpaber, mis on esmaklassiline toode, mis on loodud vastama rangetele puhtusele ja jõudlusstandarditele. Erakordse puhtuse tasemega kuni 99,9%on meie grafiitpaber usaldusväärse võimalusena mitmekesiste rakenduste jaoks, näiteks akusüsteemid, kütuseelemendid, soojusjuhtimislahendused, pooljuhtide soojusväljad ja mujal. See grafiidipaberi abil on meisterdatud patenteeritud tootmisprotsessi kaudu ühtluse ja järjepidevuse, pakkudes enneolematut elektrijuhtivust ja termilist stabiilsust. Usaldage Vetek Semiconductori kõrge puhtusega grafiidipaberi usaldusväärsuse ja tipptasemel teie spetsialiseeritud projektides.

Vetek Semiconductor pakub kõrge puhtusastmega grafiidipulbrit, mis on kõrge kvaliteediga toode, mille puhtus on kuni 5 ppm ja mis vastab tööstusharu kõrgeimatele standarditele. Kohandatav osakeste vorm, mida kasutatakse peamiselt ränikarbiidi pulbri ja teemandi sünteesiks, sobib pooljuhtide, elektroonika ja kõrgtehnoloogiliste tööstuste jaoks. Tere tulemast meie käest küsitlema!

EDM -i grafiidi elektroodil on mõõduka tiheduse, sileda pinna ja odavate kulude omadused ning see sobib keemiatööstuseks, metallisulamiseks jne. Vetek Semiconductoril on tugev tootmisvõimsus ja rikkalik ekspordikogemus EDM -i grafiidielektrooditoodetes. Olete oodatud igal ajal küsima.

Ioonkiirt kasutatakse peamiselt ioonide söövitamiseks, ioonide katmiseks ja plasma süstimiseks. Ion Beam Sputter allikate võrgustiku ülesanne on ioonide eraldamine ja nende kiirendamine vajaliku energiani. Vetek Semiconductor pakub kõrge puhtusastmega grafiidi ioonkiirt Ion Beam Sputter allikate võre optiliste läätsede ioonkiire poleerimiseks, pooljuhtvahvlite modifitseerimiseks jne. Tere tulemast küsima kohandatud toodete kohta.
