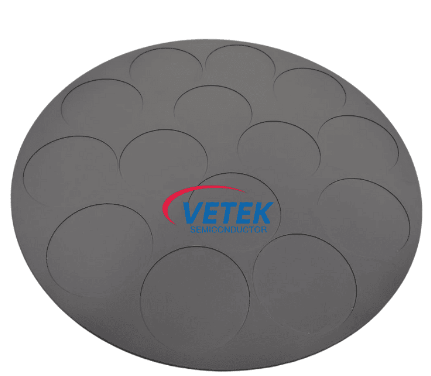

Mille poolest on ASM-i jaoks mõeldud ränidioksiidiga kaetud grafiidisustseptor stabiilsete epitaksia tulemuste jaoks hädavajalik?

Miks on see komponent ASM-i epitaksiseadmetes oluline?

Epitaksia protsessis teeb sustseptor enamat kui vahvli paigal hoidmine. See toimib füüsilise liidesena vahvli, soojusvälja, reaktiivse gaasi keskkonna ja seadmeplatvormi vahel. Kui aSiC-kattega grafiidisusseptor ASM-i jaokstoimib hästi, vahvel saab stabiilsema soojusülekande, kambri keskkond jääb puhtamaks ja protsess võib kulgeda vähemate katkestustega.

Paljudel tootmisliinidel hakkavad insenerid susseptoriprobleeme märkama kaudselt. Esimene märk ei pruugi olla nähtavalt kahjustatud osa. See võib ilmneda vahvlitevahelise ebaühtluse, ebatavaliste osakeste, triiviva kile paksuse, takistuse kõikumise või oodatust lühema hooldustsüklina. Selleks ajaks, kui osal on ilmne pragunemine, koorumine või pinna erosioon, võib protsess olla juba korduvalt ebastabiilne.

Seetõttu ei tohiks ostuotsuse tegemisel keskenduda ainult hinnale või visuaalsele sarnasusele. KvalifitseeritudSiC-kattega grafiidisusseptor ASM-i jaokspeab vastama ASM-i seadmete struktuurile, taluma korduvat termilist tsüklit, seisma vastu protsessigaasidele ja säilitama puhta pinna seisundi nõudlikes epitaksiaalsetes tingimustes. Pooljuhtide tootmisel on seisakuid põhjustav odav komponent harva lõppkokkuvõttes odav.

Milliste probleemidega seisavad ostjad tavaliselt silmitsi tavaliste sustseptoritega?

Paljud ostjad võtavad tarnijatega ühendust alles pärast seda, kui on juba tootmisprobleeme kogenud. Nende eelmine sustseptor võis alguses tunduda vastuvõetav, kuid pärast mitut kütte- ja jahutustsüklit ebaõnnestus. Kõige levinumad probleemid on sageli seotud katte kvaliteedi, grafiidi puhtuse, töötluse täpsusega või kliendi protsessikeskkonna ebapiisava mõistmisega.

Halva kvaliteediga sustseptor võib tekitada ahelreaktsiooni. Kui kate ei ole piisavalt tihe, võivad söövitavad gaasid rünnata grafiitpõhja. Kui katte adhesioon on nõrk, võib termiline tsükkel põhjustada mikropragusid või koorumist. Kui mõõtmeid ei kontrollita õigesti, ei pruugi osa korralikult tööriista sees istuda. Kui pinnaviimistlus on liiga kare või ebaühtlane, võib osakeste oht töö käigus suureneda.

• Osakeste saastumine:Lahtine kate, pinnadefektid või katmata grafiit võivad viia kambrisse soovimatud osakesed.
• Lühike kasutusiga:Katte nõrk adhesioon võib põhjustada enneaegset pragunemist, koorumist või korrosiooni.
• Termiline ebaühtlus:Materjali halb konsistents või ebatäpne geomeetria võib häirida soojuse jaotumist üle vahvli.
• Seadmete mittevastavus:Väikesed mõõtmevead võivad põhjustada paigaldamise raskusi või ebastabiilse plaadi toe.
• Ootamatu seisak:Sage vahetamine suurendab hooldussurvet ja vähendab seadmete kättesaadavust.
• Ebaselge tarnija suhtlus:Mõned tarnijad müüvad üldist toodet, küsimata piisavalt protsessi tingimuste, vahvli suuruse, seadme mudeli või katmisnõuete kohta.

Valides aSiC-kattega grafiidisusseptor ASM-i jaoks, tuleks neid valupunkte arutada enne tellimuse esitamist. Tõsine tarnija peaks suutma rääkida materjali valikust, katmisprotsessist, kontrollimeetoditest ja kohandamisvõimalustest viisil, mis sobib kliendi tegeliku tootmiskeskkonnaga.

Millest peaks olema valmistatud usaldusväärne ränidioksiidiga kaetud grafiidisusseptor?

UsaldusväärneSiC-kattega grafiidisusseptor ASM-i jaokstavaliselt ühendab kõrge puhtusastmega grafiidist substraadi tiheda ränikarbiidkattega. Grafiitpõhi tagab töödeldavuse, termilise jõudluse ja struktuurilise toe. Ränikarbiidist kate kaitseb grafiidi pinda otsese kokkupuute eest kõrge temperatuuriga keemilise keskkonnaga.

Alusmaterjal on oluline, sest grafiit pole kõik ühesugune. Pooljuhtkvaliteediga sustseptor nõuab kõrget puhtust, stabiilset tihedust, peent struktuuri ja ühtlast töötlemiskäitumist. Kui grafiit sisaldab liigseid lisandeid või on ebaühtlase sisestruktuuriga, võib see mõjutada katte kvaliteeti ja pikaajalist stabiilsust.

Sama oluline on kate. Kvaliteetne SiC kate peab olema tihe, pidev, hästi ühendatud ja sobima korduvaks termotsükliks. Praktilisel kasutamisel peab kate vastu pidama agressiivsete protsessigaaside erosioonile ja vähendama osakeste sattumise võimalust vahvlikeskkonda. Samuti tuleb katte pinda hoolikalt kontrollida, sest pinna karedus ja lokaalsed defektid võivad mõjutada puhtust ja korratavust.

WuYi TianYao täiustatud materjal Tech.Co., Ltd.mõistab, et pooljuhtide kliendid ei osta lihtsalt vormitud grafiidist osa. Nad otsivad kontrollitud materjalilahendust, mis toetab puhtamat epitaksiaalset kasvu, prognoositavamaid protsessitulemusi ja pikemaid hooldusintervalle.

Milliseid tehnilisi tegureid tuleks enne tellimist võrrelda?

Enne ostmist aSiC-kattega grafiidisusseptor ASM-i jaoks, peaksid ostjad võrdlema rohkem kui toote nime ja hinda. Järgmine tabel annab praktilise ülevaate punktidest, mis tarnija hindamisel tavaliselt kõige olulisemad.

Professionaalne hindamine peaks ühendama need tegurid protsessi tegelike eesmärkidega. Näiteks klient, kes kasutab SiC homoepitaxy süsteemi, võib rohkem rõhku panna kõrge temperatuuriga korrosioonikindlusele ja pikale kasutusajale. GaN-on-Si-le keskendunud klient võib väga hoolida termilise konsistentsi ja osakeste kontrollimise eest. ÕigeSiC-kattega grafiidisusseptor ASM-i jaokstuleks valida protsessi tegelikkuse, mitte ainult kataloogi sõnastuse järgi.

Kuidas see parandab protsessi stabiilsust ja vahvli kvaliteeti?

Epitaksia on tundlik väikeste muutuste suhtes. Temperatuuri jaotus, gaasivool, pinna seisund, vahvlite istekoht ja kambri puhtus võivad kõik mõjutada lõpliku kihi kvaliteeti. TallSiC-kattega grafiidisusseptor ASM-i jaoksaitab vähendada muutujaid, millega insenerid ei taha iga päev võidelda.

Esiteks on suureks probleemiks termiline ühtlus. Kui sustseptoril on ebaühtlane struktuur, halb töötlemistäpsus või ebaühtlane kate, võib soojusülekanne muutuda ebastabiilseks. See ebastabiilsus võib ilmneda varieerumisena kogu vahvli või partii vahel. Hoolikalt valmistatud sustseptor toetab prognoositavamat soojusvälja, mis aitab inseneridel protsessiaknaid enesekindlamalt säilitada.

Teiseks mõjutab katte terviklikkus otseselt puhtust. Kõrge temperatuuriga keskkondades võivad katmata grafiit, mikropraod, kooruvad alad või nõrgad kattealad suurendada saastumise ohtu. Tihe ja hästi kleepuv SiC-kate aitab kaitsta grafiitpõhja, vähendades samal ajal pinna lagunemisest põhjustatud osakeste teket.

Kolmandaks toetab mõõtmete täpsus korratavat vahvlite paigutust. Kui vahvel ei istu korralikult või kui sustseptor ei sobi seadme liidesega, võib protsess muutuda ebastabiilseks isegi siis, kui materjal ise on vastuvõetav. Seetõttu on ASM-iga seotud rakenduste jaoks oluline täpne töötlemine ja struktuurne replikatsioon.

Lõpuks aitab vastupidavus vähendada varjatud kulusid. Kauem kestev osa võib vähendada vahetussagedust, hoolduse planeerimise survet, kambri seisakuid ja hädaolukorra ostmist. Paljude tehaste jaoks ei ole kõige kallim sustseptor see, mille noteering on kõrgeim. See on see, mis ebaõnnestub tootmise ajal ja sunnib tööriista võrguühenduseta.

Mida peaksid ostumeeskonnad tarnijatega kinnitama?

Hankemeeskonnad saavad sageli erinevatelt tarnijatelt sarnaseid hinnapakkumisi, kuid iga hinnapakkumise tegelik väärtus võib olla väga erinev. Tõsine tarnija peaks aitama ostjal rakendustingimusi selgeks teha, mitte kiirustama ostjat ilma tehnilise aruteluta standardse osa juurde.

Enne tellimuse kinnitamist aSiC-kattega grafiidisusseptor ASM-i jaoks, peaksid ostjad ette valmistama järgmise põhiteabe:

• ASM-seadme mudeli või ühilduva platvormi teave
• Vahvli suuruse ja vahvli toe nõuded
• Originaalosa joonis, näidis või võtme mõõtmed, kui need on olemas
• Töötemperatuuri vahemik ja protsessigaasi keskkond
• Eeldatav katte paksuse või pinnaviimistluse nõuded
• Praegused valupunktid, nagu koorumine, osakesed, korrosioon või lühike kasutusiga
• Nõutavad ülevaatusdokumendid, pakendi ootused ja tarnegraafik

Need üksikasjad aitavad tarnijal mõista, kas ostja vajab standardset asendust, kohandatud geomeetriat, kindlat katte paksust või rohkem protsessile orienteeritud lahendust. Väärtuslike epitaksiasüsteemide puhul võib see varajane suhtlus ära hoida kulukaid vigu.

Usaldusväärne tarnija peaks suutma ka selgitada, kuidas ta kontrollib töötlemise täpsust, katte kvaliteeti, pinna seisukorda, pakendi kaitset ja lõppkontrolli. Kui ostja ei saa kohe tehast külastada, muutub selge tehniline suhtlus veelgi olulisemaks.

Kus seda sustseptorit tavaliselt kasutatakse?

A SiC-kattega grafiidisusseptor ASM-i jaokskasutatakse peamiselt epitaksiaalsetes protsessides, kus vahvlid vajavad stabiilset tuge kõrgel temperatuuril ja kontrollitud gaasitingimustes. See on eriti oluline täiustatud pooljuhtmaterjalide ja -seadmete puhul, mis nõuavad puhast ja korratavat kasvukeskkonda.

Sama osa nimi võib esineda erinevates rakenduse stsenaariumides, kuid täpsed nõuded ei pruugi olla identsed. Suuremahulise tootmisega tegelev tehas võib kõige enam hoolida kasutusajast ja järjepidevusest. Uurimisrühm võib vajada paindlikku kohandamist. Hooldusmeeskond võib eelistada kiiret asendamist ja täpset sobitamist. Seetõttu peaks tarnijatega suhtlemine alati algama tegelikust protsessikeskkonnast.

Kuidas saavad kasutajad igapäevatöös kasutusiga pikendada?

Isegi hästi tehtudSiC-kattega grafiidisusseptor ASM-i jaoksvajab korralikku käsitsemist. Pooljuhtkomponendid on tundlikud saastumise, löökide, äkiliste temperatuurimuutuste ja valede puhastusmeetodite suhtes. Head tööharjumused võivad pikendada kasutusiga ja kaitsta protsessi stabiilsust.

• Käsitsege puhaste kinnastega:Vältige otsest käega kokkupuudet, mis võib üle kanda õlisid, tolmu või muid saasteaineid.
• Vältige mehaanilist mõju:Kate on kõva, kuid terav kokkupõrge või ebaõige virnastamine võib siiski põhjustada kohalikke kahjustusi.
• Kontrollige enne paigaldamist:Kontrollige nähtavaid pragusid, koorumist, lõhenemist või ebatavalisi pinnajälgi.
• Järgige heakskiidetud puhastusmeetodeid:Ärge kasutage agressiivseid puhastusmeetmeid, mis ei sobi kattekihi või protsessi nõudega.
• Termošoki juhtimine:Äkilised temperatuurimuutused võivad suurendada katte ja aluspinna liidese pinget.
• Salvestage hooldustsüklid:Kasutusajaloo jälgimine aitab ennustada väljavahetamise aega ja vältida hädaolukorra seisakuid.
• Hoida hoolikalt:Enne paigaldamist kasutage kaitsepakendit ja puhtaid säilitustingimusi, et vältida pinnakahjustusi.

Hooldusmeeskonnad peaksid ka tarnijaga suhtlema, kui ilmneb ebatavaline rike. Fotod kahjustatud aladest, protsessitingimustest, tsükli ajaloost ja puhastusmeetoditest võivad aidata tuvastada, kas probleem on seotud töö, katte valiku, kambri seisukorra või osa kujundusega.

KKK

Mida peaksid ostjad enne tarnija valimist meeles pidama?

Valides aSiC-kattega grafiidisusseptor ASM-i jaokson nii tehniline kui ostuotsus. Õige osa aitab stabiliseerida protsessi, kaitsta vahvli kvaliteeti, vähendada seisakuid ja toetada prognoositavamat tootmise planeerimist. Vale osa võib tekitada varjatud kahjusid, mis on palju suuremad kui esialgne hinnavahe.

Ostjad peaksid otsima tarnijat, kes mõistab pooljuhtprotsessi nõudeid, küsib praktilisi küsimusi, toetab kohandamist, kontrollib katte kvaliteeti ja pakub selget tehnilist suhtlust. Katte rikke, osakeste probleemide, termilise ebastabiilsuse või sagedase väljavahetamise ees seisvate meeskondade jaoks võib paremini konstrueeritud sustseptor saada epitaksia töövoo sees oluliseks parenduspunktiks.

WuYi TianYao täiustatud materjal Tech.Co., Ltd. pakub materjalikeskset tuge klientidele, kes vajavad töökindlaid grafiidi- ja kattelahendusi nõudlike pooljuhtide rakenduste jaoks. Kui hindate aSiC-kattega grafiidisusseptor ASM-i jaoks, asendusvõimaluste võrdlemisel või protsesside korduvate valupunktide lahendamisel, võtke meiega ühendust juba täna, et arutada oma seadmenõudeid, jooniseid, näidiseid ja tootmiseesmärke.
