Miks ränikarbiidist (SiC) PVT kristallide kasvatamine ei saa ilma tantaalkarbiidi katteta (TaC) hakkama?

Ränikarbiidi (SiC) kristallide kasvatamisel füüsikalise aurutranspordi (PVT) meetodil on ülikõrge temperatuur 2000–2500 °C "kahe teraga mõõk" – kuigi see juhib lähtematerjalide sublimatsiooni ja transporti, intensiivistab see järsult ka lisandite vabanemist kõikidest materjalidest, mis sisaldavad eelkõige metallilises venitusväljas olevaid tragrafiiti sisaldavaid elemente. kuuma tsooni komponendid. Kui need lisandid sisenevad kasvuliidese, kahjustavad need otseselt kristalli tuuma kvaliteeti. See on peamine põhjus, miks tantaalkarbiidist (TaC) katted on muutunud PVT kristallide kasvatamiseks pigem "kohustuslikuks valikuks" kui "valikuliseks valikuks".

1. Lisandite jälgede kaks hävitavat rada

Ränikarbiidi kristallidele lisandite tekitatud kahju kajastub peamiselt kahes tuumamõõtmes, mis mõjutavad otseselt kristallide kasutatavust:

• Kergete elementide lisandid (lämmastik N, boor B):Kõrge temperatuuri tingimustes sisenevad nad kergesti SiC võre, asendavad süsinikuaatomeid ja moodustavad doonorienergia tasemeid, muutes otseselt kristalli kandja kontsentratsiooni ja takistust. Katsetulemused näitavad, et iga lämmastiku lisandite kontsentratsiooni 1 × 10¹6 cm-3 suurenemise korral võib n-tüüpi 4H-SiC eritakistus väheneda peaaegu ühe suurusjärgu võrra, põhjustades seadme lõplike elektriliste parameetrite kõrvalekaldeid kavandatud eesmärkidest.
• Metallelementide lisandid (raud Fe, nikkel Ni):Nende aatomiraadiused erinevad oluliselt räni- ja süsinikuaatomite omadest. Kui need on võre sisse lülitatud, kutsuvad nad esile kohaliku võre tüve. Need pingelised piirkonnad muutuvad põhitasandi dislokatsioonide (BPD) ja virnastamisvigade (SF) tuuma tekkekohtadeks, kahjustades tõsiselt kristalli struktuurilist terviklikkust ja seadme töökindlust.



2. Selgema võrdluse huvides on kahte tüüpi lisandite mõjud kokku võetud järgmiselt.

3. Tantaalkarbiidkatete kolmekordne kaitsemehhanism

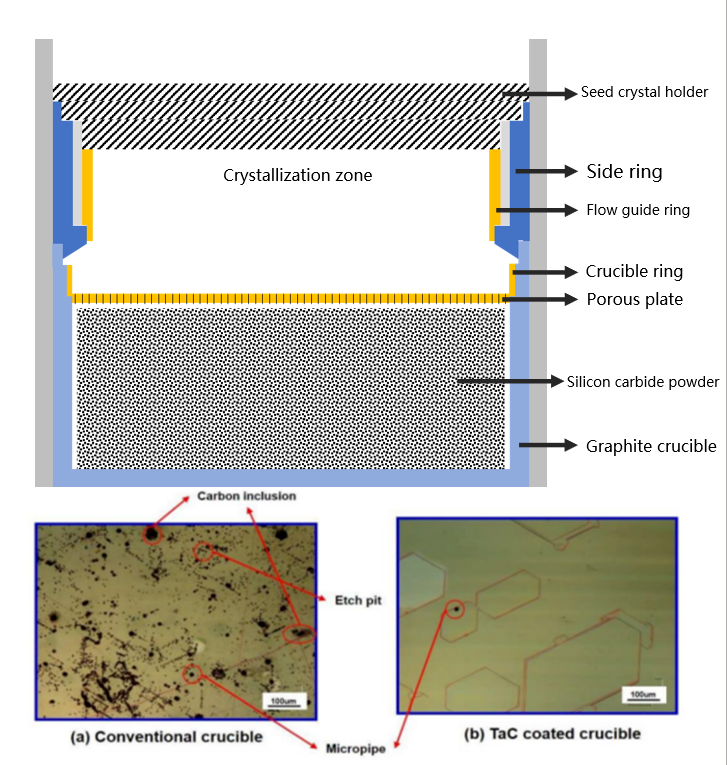

Lisandite saastumise tõkestamiseks selle tekkekohas on tantaalkarbiidi (TaC) katte katmine grafiidi kuumatsooni komponentide pinnale keemilise aurustamise-sadestamise (CVD) abil tõestatud ja tõhus tehniline lahendus. Selle põhifunktsioonid on "saastevastased":

Kõrge keemiline stabiilsus:Ei reageeri PVT kõrge temperatuuriga keskkondades ränipõhiste aurudega, vältides iseeneslikku lagunemist või uute lisandite teket.

Madal läbilaskvus:Tihe mikrostruktuur moodustab füüsilise barjääri, blokeerides tõhusalt lisandite difusiooni grafiidist substraadist.

Sisemine kõrge puhtusastmega:Kate püsib kõrgetel temperatuuridel stabiilsena ja madala aururõhuga, tagades, et see ei muutuks uueks saasteallikaks.

4. Katte südamiku puhtuse spetsifikatsiooni nõuded

Lahenduse tõhusus sõltub täielikult katte enda erakordsest puhtusest, mida saab täpselt kontrollida hõõglahenduse massispektromeetria (GDMS) testimisega:

5. Praktilised rakenduse tulemused

Pärast kvaliteetsete tantaalkarbiidkatete kasutuselevõttu võib märgata selget paranemist nii ränikarbiidi kristallide kasvu kui ka seadme valmistamise etapis:

Kristalli kvaliteedi parandamine:Põhitasandi dislokatsiooni (BPD) tihedust vähendatakse üldiselt rohkem kui 30% ja vahvli takistuse ühtlus paraneb.

Täiustatud seadme töökindlus:Kõrge puhtusastmega substraatidel toodetud toiteseadmed, nagu SiC MOSFET-id, näitavad paremat läbilöögipinge ühtlust ja väiksemat varajase rikke määra.

Kõrge puhtusega ning stabiilsete keemiliste ja füüsikaliste omadustega tantaalkarbiidkatted loovad PVT-ga kasvatatud ränikarbiidi kristallidele usaldusväärse puhtusebarjääri. Need muudavad kuuma tsooni komponendid, mis on potentsiaalne lisandite vabanemise allikas, kontrollitavateks inertseteks piirideks, toimides põhitehnoloogiana, mis tagab tuuma kristallmaterjalide kvaliteedi ja toetab suure jõudlusega ränikarbiidist seadmete masstootmist.

Järgmises artiklis uurime, kuidas tantaalkarbiidkatted optimeerivad veelgi termilist välja ja parandavad kristallide kasvu kvaliteeti termodünaamilisest vaatenurgast. Kui soovite katte täieliku puhtuse kontrollimise protsessi kohta lisateavet, leiate üksikasjaliku tehnilise dokumentatsiooni meie ametlikult veebisaidilt.
