Mis on SiC keraamiline vahvelpaat? Tehnilised andmed, materjalid ja rakendused

Pooljuhtide kõrgtemperatuurilistes protsessides tugineb vahvlite käsitsemine, toetamine ja termiline töötlemine spetsiaalsele tugikomponendile - vahvlipaadile. Protsessi temperatuuride tõustes ning puhtuse ja osakeste kontrollimise nõuete suurenedes paljastavad traditsioonilised kvartsvahvlipaadid järk-järgult sellised probleemid nagu lühike kasutusiga, kõrge deformatsioonikiirus ja halb korrosioonikindlus.Ränikarbiidist (SiC) keraamilised vahvelpaadidtekkisid selles kontekstis ja neist on saanud tipptasemel termilise töötlemise seadmete peamine kandja.

Ränikarbiid (SiC) on insenerkeraamiline materjal, mis ühendab endas kõrge kõvaduse, kõrge soojusjuhtivuse ja suurepärase keemilise stabiilsuse.SiC keraamika, mis on moodustunud kõrgel temperatuuril paagutamise teel, ei oma mitte ainult suurepärast soojuslöögikindlust, vaid säilitab ka stabiilse struktuuri ja suuruse oksüdeerivas ja söövitavas keskkonnas. Selle tulemusel suudab see vahvlivormina valmistatuna usaldusväärselt toetada kõrgel temperatuuril toimuvaid protsesse, nagu difusioon, lõõmutamine ja oksüdatsioon, muutes selle eriti sobivaks termilisteks protsessideks, mis töötavad temperatuuril üle 1100 °C.

1. Mis on SiC keraamiline vahvelpaat?

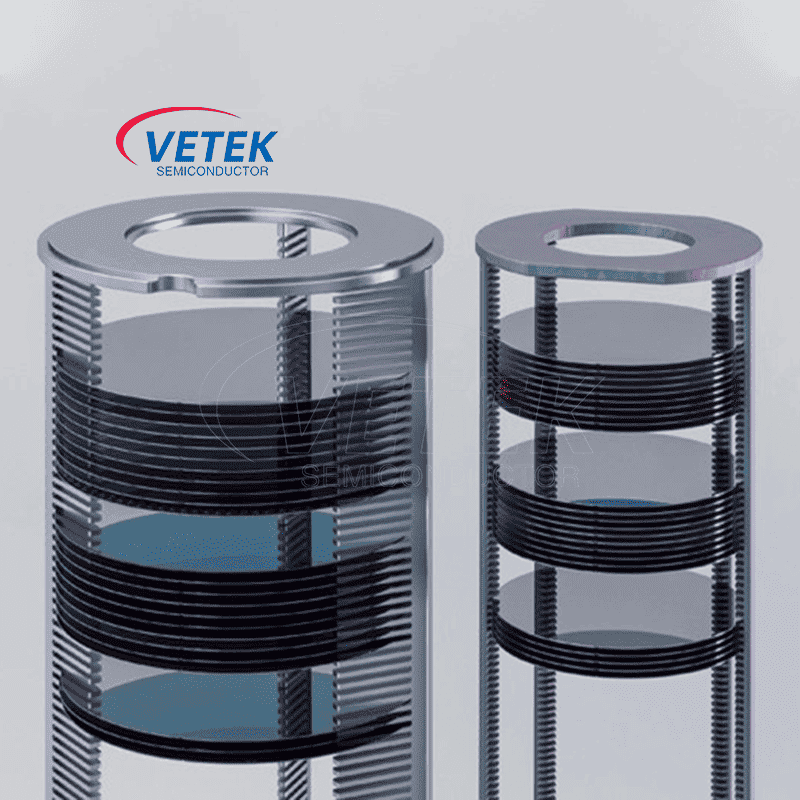

Vahvlipaatide struktuur on tavaliselt konstrueeritud mitmekihilise paralleelse ruudustikuga, mis suudab korraga hoida kümneid või isegi sadu vahvleid. SiC keraamika eelised soojuspaisumise koefitsientide kontrollimisel muudavad need vähem altid termilistele deformatsioonidele või mikropragudele kõrgel temperatuuril toimuvate üles- ja allakäiguprotsesside ajal. Lisaks saab metalli lisandite sisaldust rangelt kontrollida, vähendades oluliselt saastumise ohtu kõrgetel temperatuuridel. See muudab need väga sobivaks puhtuse suhtes äärmiselt tundlike protsesside jaoks, näiteks toiteseadmete, SiC MOSFETide, MEMS-i ja muude toodete tootmine.

2. Kvarts vs SiC vs grafiidist vahvelpaadid: materjalide võrdlus

Võrreldes traditsiooniliste kvartsvahvlipaatidega on ränikarbiidist keraamiliste vahvlipaatide kasutusiga kõrgel temperatuuril ja sagedaste termiliste tsüklitingimuste korral tavaliselt 3–5 korda pikem. Nende suurem jäikus ja vastupidavus deformatsioonile võimaldavad vahvlite stabiilsemat joondust, mis aitab parandada saagikust. Veelgi olulisem on see, et SiC materjalid säilitavad sagedaste kütte- ja jahutustsüklite ajal minimaalsed mõõtmete muutused, vähendades vahvli servade lõhenemist või osakeste levikut, mis on põhjustatud vahvlipaadi deformatsioonist.

3. Ränikarbiidist vahvlimaterjalide tüübid

Kõik SiC vahvlipaadid ei ole valmistatud samast keraamikast. Erinevad tootmisviisid loovad erinevad mikrostruktuurid ja jõudlusnäitajad.

3.1 Ümberkristalliseeritud ränikarbiid (RSiC)

Ümberkristalliseeritud ränidioksiidi kasutatakse kõrgtemperatuurilistes keraamilistes komponentides. Olenevalt klassist võib sellel olla märkimisväärne avatud poorsus, mida tuleb saastumise, puhastamise ja protsessi ühilduvuse hindamisel arvesse võtta.

3.2 Paagutatud ränikarbiid (SSiC)

Rõhuvaba paagutatud ränikarbid võib pakkuda tiheda keraamilise struktuuri, millel on kõrge kõvadus, mehaaniline tugevus ja hea termiline jõudlus. Tegelikud omadused sõltuvad koostisest, paagutamisprotsessist ja materjali kvaliteedist.

3.3 Reaktsiooniga seotud ränikarbiid (RBSiC / SiSiC)

Reaktsiooniseotud SiC sisaldab üldiselt räni jääkfaasi. See võib mõjutada maksimaalset kasutustemperatuuri ja keemilist ühilduvust, mistõttu ei tohiks eeldada, et selle tööpiirangud on identsed RSiC või SSiC omadega.

3.4 SiC-kattega grafiitplaatide kandjad

SiC-kattega grafiidist vahvlikandur erineb monoliitsest SiC keraamilisest vahvlipaadist.

See kasutab grafiidist substraati, mis on kaitstud sadestatud SiC-kattega. Sellised konstruktsioonid võivad pakkuda eeliseid konkreetsetes termilise töötlemise keskkondades, kuid tuleb hinnata katte terviklikkust, avatud servi ja võimalikku saastumist.

4. Tuleviku väljavaade

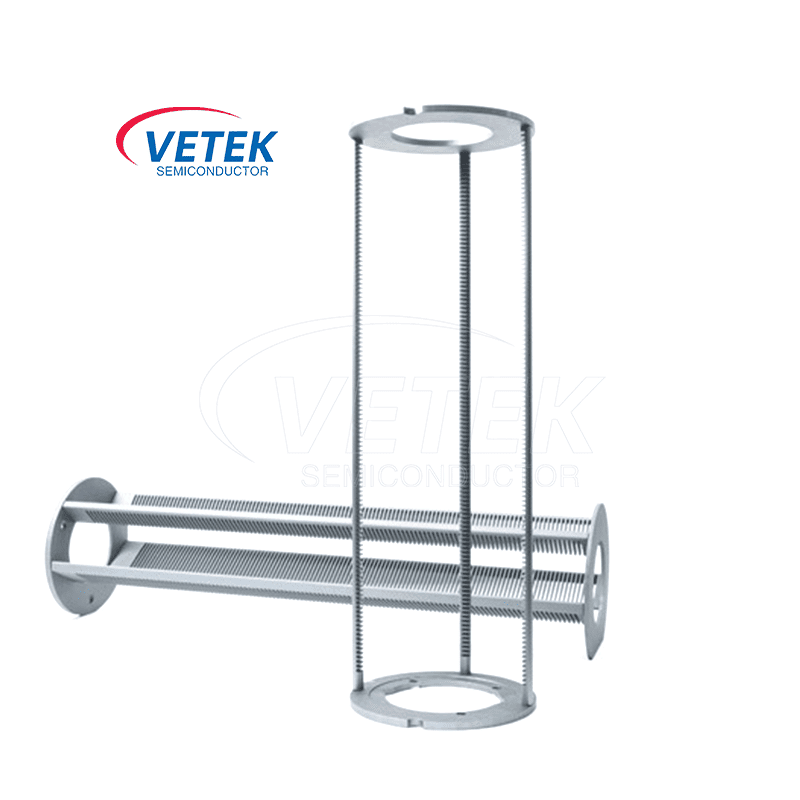

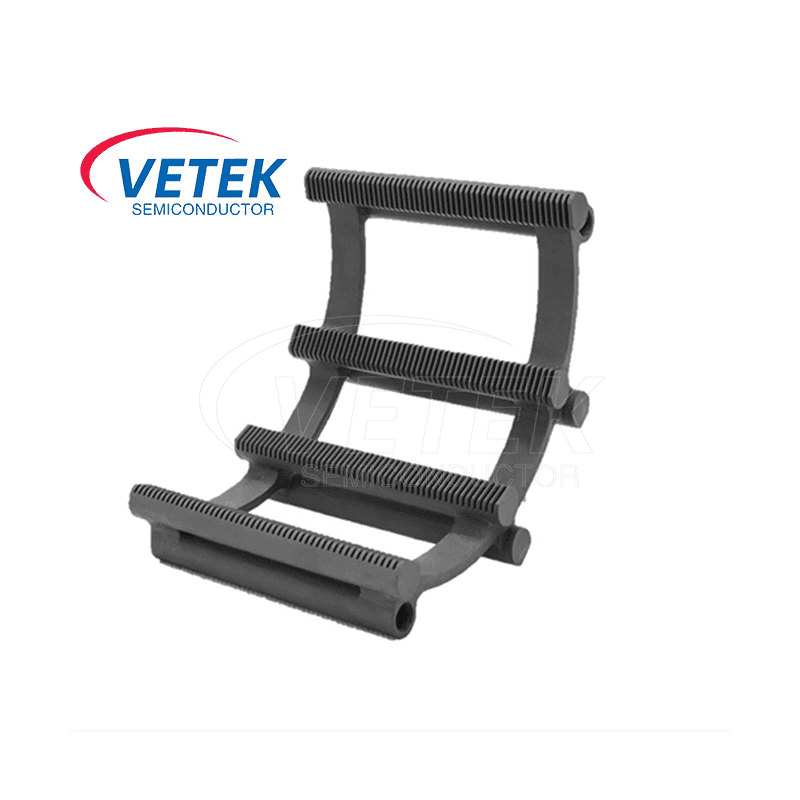

Tööstuslikes rakendustes on ränikarbiidist keraamilised vahvelpaadid järk-järgult muutumas kõrgekvaliteediliste seadmete tootjate eelistatud valikuks termilise töötlemise protsessides, alates traditsioonilistest räniseadmetest kuni kolmanda põlvkonna pooljuhtmaterjalideni. Need ei sobi mitte ainult erinevatele termilise töötlemise seadmetele, nagu vertikaalsed toruahjud ja horisontaalsed oksüdatsiooniahjud, vaid nende stabiilne jõudlus kõrge temperatuuriga, väga söövitavas keskkonnas tagab ka protsessi järjepidevuse ja seadmete mahutavuse.

Ränikarbiidist keraamiliste vahvlipaatide järkjärguline populariseerimine tähistab täiustatud keraamiliste materjalide kiirenemist, mis tungivad läbi pooljuhtseadmete südamiku tugikomponentide. Võrreldes traditsiooniliste kvartsmaterjalidega on nende eelised kõrge temperatuuri stabiilsuse, konstruktsiooni jäikuse ja termilise väsimuskindluse osas usaldusväärse materjali aluse kõrgemate temperatuuride ja rangemate protsessiakende jätkuvaks arenguks. Praegu kasutatakse pooljuhtide tööstuse jõuseadmete masstootmises termilise töötlemise protsessides laialdaselt 6- ja 8-tollisi ränikarbiidist keraamilisi vahvleid.

12-tolline spetsifikatsioon võetakse järk-järgult kasutusele tipptasemel protsessides ja täiustatud tootmisliinides, muutudes oluliseks suunaks seadmete ja materjalide koostöö järgmise etapi jaoks. Samal ajal mängivad 2–4-tollised vahvlipaadid jätkuvalt rolli uurimisplatvormides ja spetsiifilistes protsessistsenaariumides, nagu LED-substraadi töötlemine ja protsesside kontrollimine. Ränikarbiidist keraamilised vahvelpaadid demonstreerivad suuremaid eeliseid stabiilsuse, suuruse reguleerimise ja vahvlimahtuvuse osas, aidates kaasa seotud keraamiliste materjalide tehnoloogia pidevale arengule.

KKK-d

1. Mis on vahvlipaadi põhiülesanne?

Vahvlipaat hoiab pooljuhtvahvleid ahju töötlemise ajal täpselt paigutatud asendites. Selle põhifunktsioonid on mehaaniline tugi, vahvlite joondamine ja ühilduvus termilise ja keemilise protsessi keskkonnaga.

2. Mis vahe on SiC vahvlipaadil ja kvartsvahvlipaadil?

SiC keraamilised vahvlipaadid tagavad üldiselt sobivate klasside jaoks kõrgema soojusjuhtivuse ja suurema mehaanilise võime kõrgel temperatuuril. Kvartsvahvlipaatidel on palju väiksem soojuspaisumine ja neid kasutatakse laialdaselt väljakujunenud puhaste pooljuhtahjude protsessides. Eelistatud materjal sõltub töötingimustest.

3. Millist temperatuuri suudab SiC keraamiline vahvelpaat taluda?

Kõigil SiC keraamilistel vahvlipaatidel pole ühtset temperatuuripiirangut. Maksimaalne töötemperatuur sõltub SiC klassist, ahju atmosfäärist, mehaanilisest koormusest, kokkupuute kestusest ja soojustsüklist. Valmis komponent peab vastama ettenähtud protsessitingimustele.

4. Kas SiC vahvlipaadid sobivad difusiooniks ja oksüdeerimiseks?

Jah, sobivalt valitud ja kvalifitseeritud SiC keraamilisi vahvelpaate saab kasutada difusiooni- ja oksüdatsioonirakendustes. Kontrollida tuleb materjali keemiat, pinna puhtust, mehaanilist konstruktsiooni ja ühilduvust protsessigaasidega.

5. Kas SiC keraamilisi vahvelpaate saab kohandada?

Vahvlipate saab konstrueerida erineva ahju konfiguratsiooni, vahvli mõõtmete, pesade arvu, sammude ja toe geomeetria jaoks, olenevalt tootmise teostatavusest ja konstruktsiooni valideerimisest.

6. Mis vahe on tahke SiC ja SiC-kattega grafiitvahvlipaatidel?

Tahked SiC keraamilised vahvelpaadid kasutavad keraamilist korpust, samas kui SiC-kattega grafiidikandurid kasutavad kaitsva SiC kihiga grafiidist substraati. Nende termiline reaktsioon, rikkemehhanismid, saastumise riskid ja teeninduspiirangud on erinevad.

7. Mis põhjustab osakeste teket vahvlipaatides?

Võimalikud põhjused on mehaaniline hõõrdumine, ebasobiv vahvliga kokkupuute geomeetria, ladestunud kile kogunemine, termilised kahjustused, pinnadefektid ja saastumine käsitsemise või puhastamise ajal. Algpõhjuse analüüsis tuleks arvesse võtta kandematerjali ja tegelikku ahjuprotsessi.
