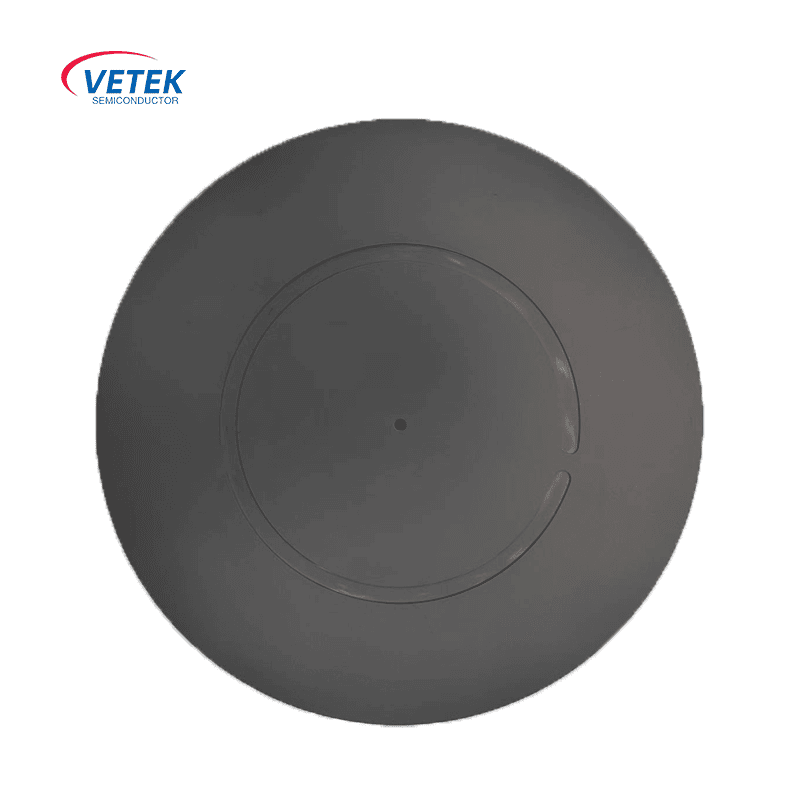

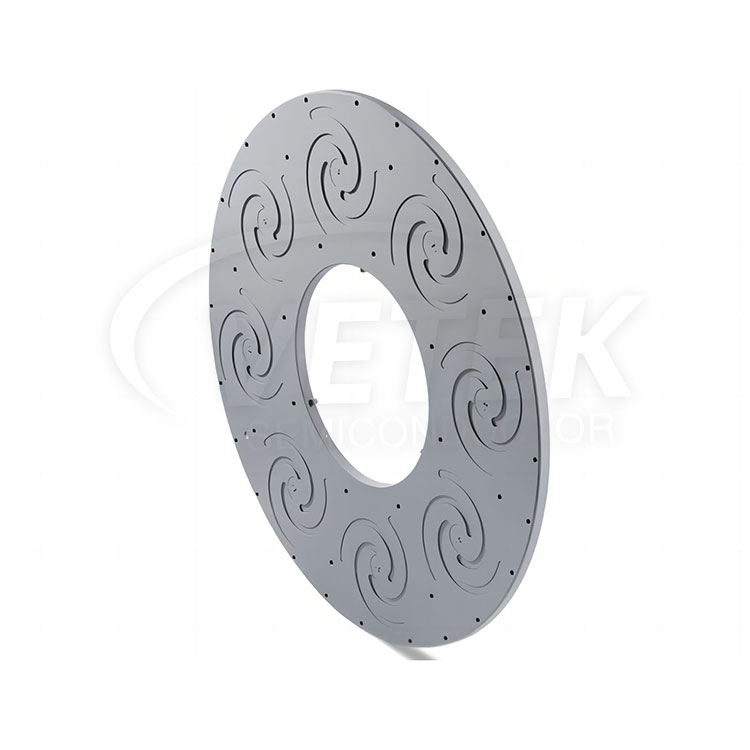

Ühe vahvli EPI grafiidi Undertaker

Kirjeldus ：

Üksiku vahvli EPI grafiidi vastuvõtja sisaldab grafiidialuse, grafiidirõnga ja muid lisaseadmeid, kasutades suure puhtusega grafiidi substraadi + aurude sadestumise räni karbiidi katmise komposiitkonstruktsiooni, võttes arvesse kõrget temperatuuri stabiilsust, keemilise inertsi ja soojusevälja ühtlust. See on masstootmise ülitäpse epitaksiaalse lehe põhiosa komponent.

Materiaalne uuendus: grafiit +sic katmine

Grafiit

● Ultra-kõrge soojusjuhtivus (> 130 W/M · K), kiire reageerimine temperatuuri tõrje nõuetele, et tagada protsessi stabiilsus.

● Madal soojuspaisumistegur (CTE: 4,6 × 10⁻⁶/° C), vähendage kõrge temperatuuri deformatsiooni, pikemat tööiga.

CVD SIC katmine

● Korrosioonikindlus. Reaktsioonigaaside nagu H₂, HCL ja Sih₄ rünnak. See väldib epitaksiaalse kihi saastumist alusmaterjali lendumise teel.

● Pinna tihenemine: Katte poorsus on alla 0,1%, mis hoiab ära grafiidi ja vahvli vahelise kontakti ning takistab süsiniku lisandite levikut.

● Kõrge temperatuuri tolerants: Pikaajaline stabiilne töö keskkonnas üle 1600 ° C, kohanege SIC epitaxy kõrge temperatuuri nõudlusega.

Termoväli ja õhuvoolu optimeerimise disain

Ühtne termiline kiirgusstruktuur

Ostuvõtja pind on konstrueeritud mitme termilise peegelduse soontega ja ASM-seadme termilise välja juhtimissüsteem saavutab temperatuuri ühtluse ± 1,5 ° C (6-tollise vahvli, 8-tollise vahvli) piires, tagades epitaksiaalse kihi paksuse konsistentsi ja ühtluse (fluteerimine <3%).

Õhujuhtimistehnika

Servade ümbersuunamisaugud ja kaldu tugikolonnid on loodud reaktsioonigaasi laminaarse voolu jaotuse optimeerimiseks vahvli pinnal, vähendama pöörisvooludest põhjustatud sadestumiskiiruse erinevust ja parandavad dopingu ühtlust.
