Põhijäreldus:Õige CVD SiC, TaC katte või tahke SiC valimine määrab otseselt osakeste taseme ja komponendi eluea epitakseerimis-/söövitusliinidel. See artikkel pakub selgeid valikupiire temperatuuri, atmosfääri ja protsessi järgi, mis on sobitatud peamiste seadmete asendamise lahenduste ja põhinäitajatega, et aidata teil teha kiireid otsuseid ja vähendada riske.

GaN MOCVD protsessides võivad grafiidipõhised SiC-kattega sustseptorid tavaliselt stabiilselt töötada sadu tunde 1100 °C juures NH3/H2 atmosfääris; soojusvälja ebaühtluse tõttu võivad katte eluea erinevused serva- ja keskpiirkondade vahel ületada 50%. SiC PVT kristallide kasvuprotsessides, kui temperatuur ületab 1600 ° C, hakkab SiC kate sublimeerima ja lagunema, mis nõuab üleminekut TaC kattele või tahketele SiC lahustele. Vale komponentmaterjali valimise tagajärjed – parimal juhul kulumaterjalide vahetamine iga 2–3 kuu tagant; halvimal juhul terve vahvliahju jäägid osakestega saastumise tõttu. Selle artikli on kirjutanud VeTek Semiconductori tehniline meeskond (dr. Xiao juhendamisel), eesmärgiga luua epitaksi/söövituse/PVT inseneride jaoks süstemaatiline otsustusraamistik „seadmete mudel → protsessi tingimused → komponendi valik → eluea ootus”, mis aitab teil kiiresti materjale sobitada, osakesi kontrollida ja tarnijaid hinnata.

1. Kuidas valida protsessitingimustest lähtuvalt ränikarbiidi katet, TaC katet või tahket ränikarbiidi?

Põhijäreldus:Otsustage kolme mõõtme „temperatuur → atmosfäär → protsessi tüüp” järgi: eelistage CVD SiC katmist temperatuuril ≤1600 °C; valige TaC >2000°C või tugevalt söövitava keskkonna jaoks; eelistage tahket ränikarbiidi söövitamise ja ülikõrge puhtuse stsenaariumide jaoks.

Tegeliku tootmisliini valiku tegemisel küsivad insenerid kõige sagedamini järgmist: "Millist katet peaksin kasutama minu Aixtroni/Veeco seadmete puhul, mis töötavad GaN- või SiC-epitaksiaga?" Vastus pole keeruline, kuid kolm mõõdet tuleb omavahel siduda.

Temperatuuriaken on esimene lävi

CVD SiC kate suudab säilitada struktuurse terviklikkuse alla ligikaudu 2000–2100 °C. Sellest vahemikust väljaspool toimub ebaühtlane aurustumine (räni eelistatud lendumine), mis põhjustab pinna karestumise ja osakeste arvu suurenemise. TaC-katte sulamistemperatuur on kuni 3880 °C ja see suudab säilitada ülimadala aururõhu isegi PVT-kristallide kasvukeskkonnas temperatuuril üle 2400 °C. Tahkel ränikarbiidil ei ole katte ja põhimiku liidese probleeme ja see sobib kambrikomponentide söövitamiseks, mis on allutatud korduvale termilisele šokile.

Atmosfäär ja söövitavus määravad katte keemilise stabiilsuse

Keskkondades, mis sisaldavad NH3, H₂ või klooripõhiseid gaase, toimib SiC kate hästi, kuid ränikarbiidi korrosioonikiirus kõrge temperatuuriga vesinikuga on oluliselt kõrgem kui TaC. Eksperimentaalsed andmed näitavad, et TaC korrosioonikiirus kõrgtemperatuurilises ammoniaagis on umbes 1/6 SiC omast ja vesinikus võib see olla isegi 1/10. Seetõttu kasutavad SiC epitaxy või GaN MOCVD standardtingimused enamasti SiC katet, samas kui kõrge korrosiooni või ülikõrge temperatuuriga stsenaariumid peavad lülituma TaC-le.

Protsessi tüübi ja komponendi funktsioonide sobitamine

• GaN MOCVD / Si epitaksia: eelistage kõrge puhtusastmega grafiiti + CVD SiC-ga kaetud sustseptor, eelsoojendusrõngas

• SiC PVT kristallide kasv: grafiidi kuumatsooni komponentide jaoks on tungivalt soovitatav kasutada TaC katet

• Plasma söövitamine (fookusrõngas jne): olenevalt osakeste nõuetest ja maksumusest on võimalik kasutada nii tahke SiC kui ka SiC-ga kaetud grafiiti

• Osakeste suhtes äärmiselt tundlikud kambri kriitilised osad: eelistage tahket ränikarbiidi, millel puudub katte liides

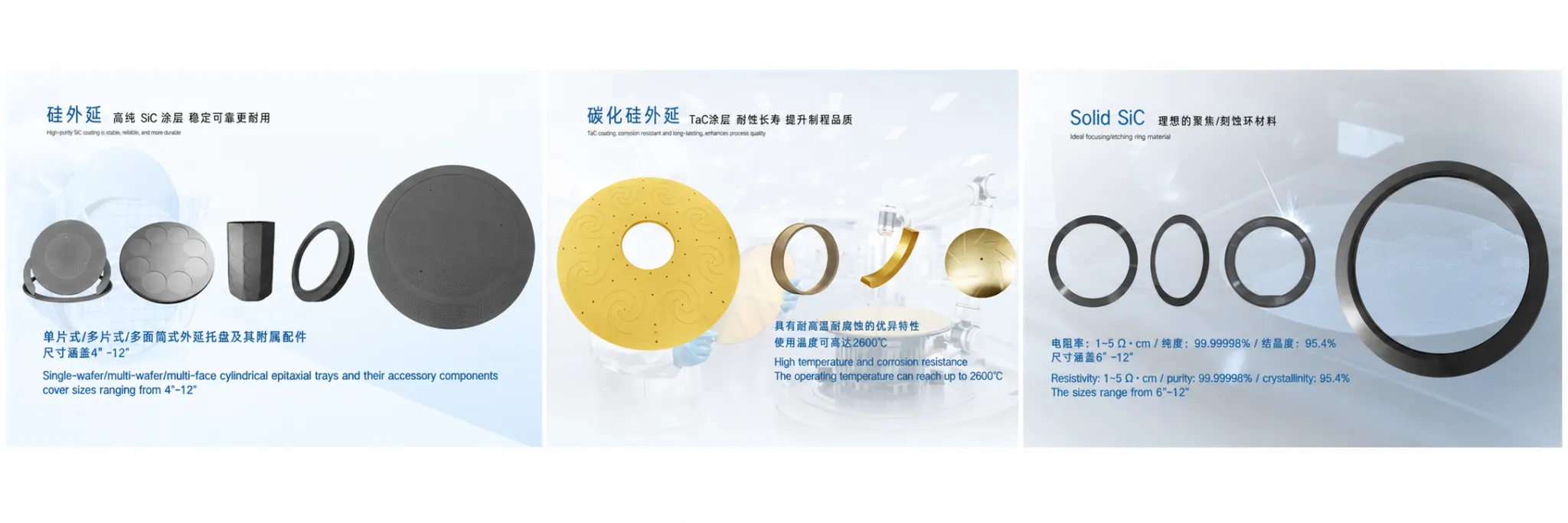

Joonis 1 – VeTeki põhitoote esitlus

2. Aixtroni/Veeco grafiidisusseptori ühilduvus ja kohandatud asenduslahendused

Põhijäreldus:VeTek toetab kliendi joonistel või originaalvaruosadel põhinevat 1:1 kohandamist, mis hõlmab suuremaid platvorme nagu Aixtron G10, Veeco K465i, ASM Epsilon jne. Standardtooteid saab kiiresti tarnida; kohandatud osad võtavad tavaliselt 3–6 nädalat.

Paljud insenerid ei muretse kõige enam selle pärast, kas seda saab valmistada, vaid see, kas see võib olla sama stabiilne kui originaalosad, kontrollitava teostusajaga ja saadaval on täielikud ülevaatusaruanded. Üks VeTeki põhivõimalusi on täielik kohandamine vastavalt joonistele, jäädes samal ajal ühilduvaks suuremate seadmebrändidega.

Peamiste seadmete ühilduvuse kiirviide

Allolevat tabelit saab kasutada otse sisemiseks tehniliseks läbivaatamiseks või hanke hindamiseks:

Tegelike projektide puhul saame sageli klientidelt originaalvaruosi või CMM-i jooniseid. Tehniline meeskond annab pärast soojusvälja sobitamise ja mõõtmete tolerantside kinnitamist soovitusi substraadi puhtuse, katte paksuse ja pinna kareduse kohta ning tarnib näidised kliendi tööriistal kontrollimiseks.

3. CVD SiC kattekihi paksuse ühtluse ja osakeste kontrolli peamised mõõdikud

Põhijäreldus:Paksuse ühtlus, mida reguleeritakse ±5% piires, teoreetilisele väärtusele lähedane tihedus ja kontrollitav pinnakaredus on pulbri levimise ja osakeste saastumise tõkestamiseks. Puhtuse eesmärk on alla 5 ppm, kriitilisi metallide lisandeid jälgib GDMS/ICP-OES.

Osakeste probleemid on peaaegu iga epitaksiini inseneri õudusunenägu. Kui kattel on lokaalseid õhukesi laike, poore või mikropragusid, eraldub pulber korduva termilise tsükli ja söövitava gaasirünnaku korral, suurendades otseselt vahvli defektide tihedust.

Paksus ja ühtlus

Tüüpiline CVD SiC katte paksus on 100–200 μm. Protsessi parameetrite ja vooluvälja juhtimise abil stabiliseerib VeTek paksuse ühtlust ±5% piires. Pärast enam kui 1000 termošoki tsüklit (toatemperatuur ↔ 1100 °C) ei näita kate kihistumist ja vastab rangetele GaN MOCVD nõuetele osakeste defektide suhtes ≤0,1/cm².

Puhtus ja ülevaatus

Katte ja komponentide üldine puhtus võib olla alla 5 ppm, mõnede toodete puhul võib see olla 99,99995%. Kasutame metalli jälgede analüüsiks ICP-OES-i ja GDMS-i, et tagada kriitiliste lisandite, nagu Fe ja Ni, püsimine kontrollitaval tasemel, vältides häireid epitaksiaalse kihi dopingu või kandja kontsentratsiooniga.

Tihedus ja pinna seisukord

CVD-protsessiga moodustunud β-SiC polükristallilise kihi tihedus on teoreetilisele väärtusele lähedane (ca 3,21 g/cm³) ja väga madal poorsus. Pinna karedust (Ra) saab reguleerida vastavalt kliendi protsessi nõuetele, tagades piisava mehaanilise blokeeringu, vältides samas muutumist osakeste tekitamise allikaks.

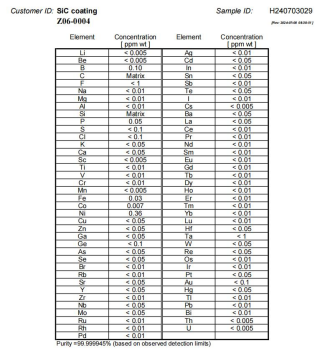

Joonis 2 – CVD SiC Coatingi GDMS-i kontrolliaruanne

4. Juhtumiuuring: servade kollasuse kõrvaldamine, et parandada katte saagist 50%-lt 90%-le

Põhijäreldus:Täpselt kontrollides esialgset sadestuskiirust ja vooluvälja mikrostressi kõrvaldamiseks, parandas VeTek kliendi MOCVD grafiidisusseptori katte saagist umbes 50%-lt 90%-le ja pikendas oluliselt kasutusiga.

See on tõeline lugu, mis juhtus tootmisliinil. Klient teatas servade kollaseks muutumisest ja kalduvusest mõnel grafiidisustseptoril kooruda, mistõttu partii katte kogusaagis püsis pikka aega umbes 50%, millega kaasnevad suured liini hoolduskulud ja vahvlirisk.

Pärast dr Xiao juhitud tehnilise meeskonna sekkumist keskenduti kahele suunale: esiteks oli sadestumise kiirus algstaadiumis liiga kiire, põhjustades katte sisemise pinge kuhjumist; teiseks põhjustasid vooluvälja erinevused serva- ja keskpiirkondade vahel kohaliku üle- või alapaksuse. Optimeerides MTS/H₂ suhet, sadestumise temperatuuriprofiili ja rakise vooluvälja kujundust, vabastati mikrostress tõhusalt. Lõppkokkuvõttes stabiliseerus selle partii katte saagis ja sellele järgnev tootmine üle 90%, kliendi asendustsükkel pikenes selgelt ja osakeste kaebused vähenesid märkimisväärselt.

See juhtum näitab, et "suutlikkus katta" on ainult lähtepunkt; "stabiilne, kauakestev ja osakesi kontrolliv katmine" on tõeline väärtus, millest insenerid hoolivad. Andmed räägivad rohkem kui ükski reklaam.

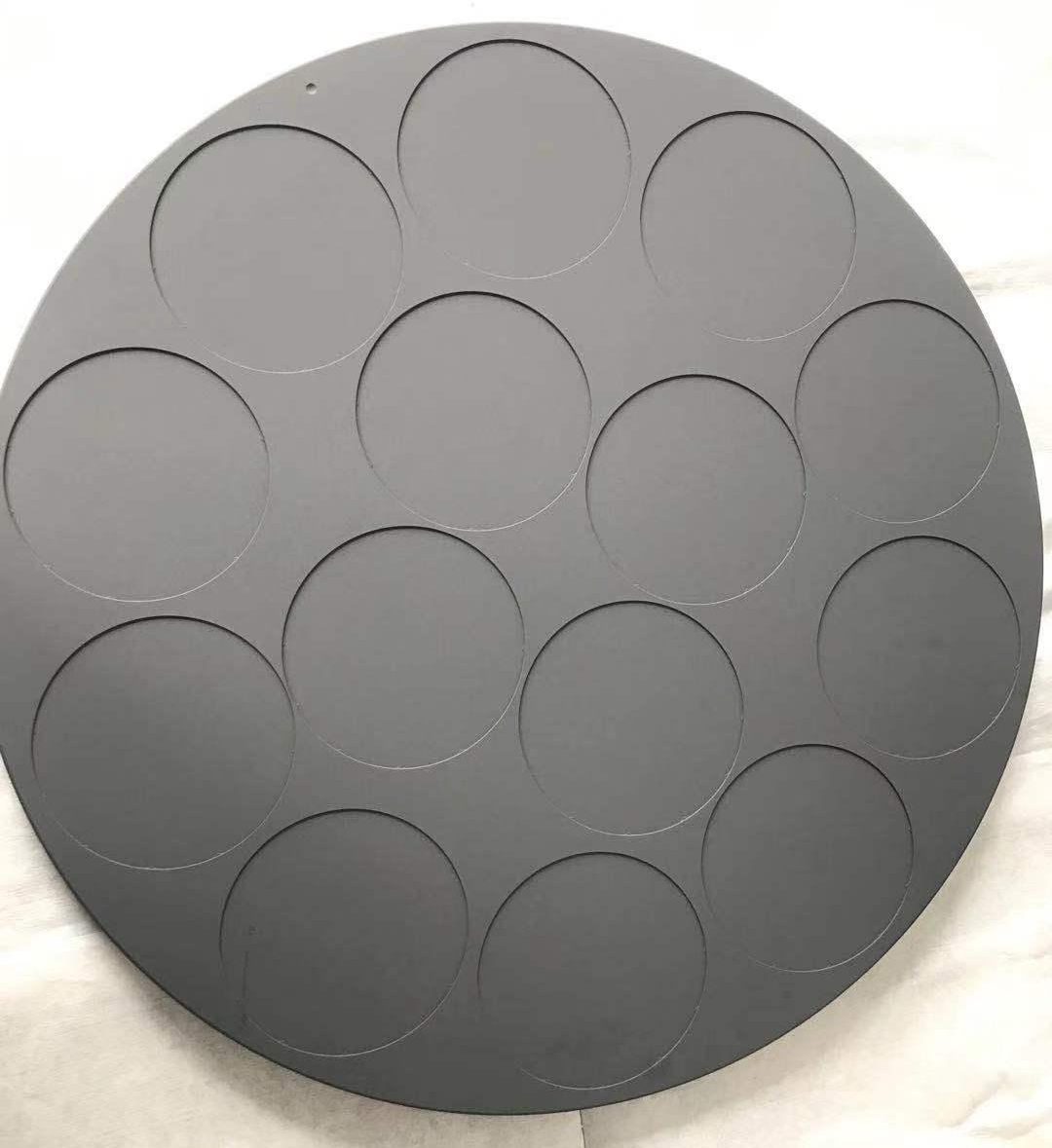

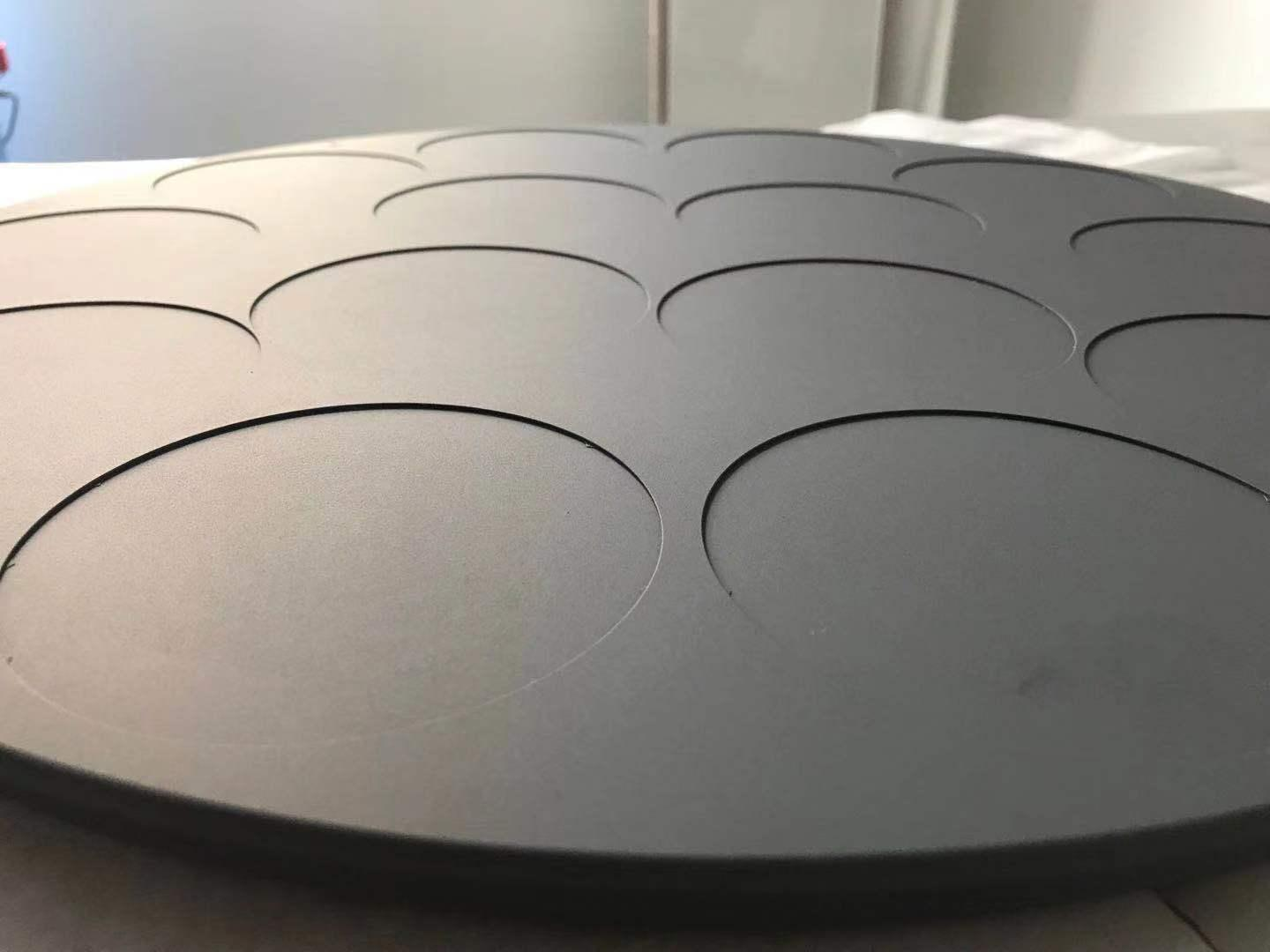

Joonis 3 – Ühtlase pinnavärviga ja defektideta kõrge puhtusastmega CVD ränikarbiidiga kaetud grafiidist sustseptor

5. Erinevused tahke ränikarbiidi ja kaetud grafiidist osade vahel ning kohaldatavad stsenaariumid

Põhijäreldus:Kaetud grafiidist osadel on madalam hind ja kiirem termiline reaktsioon, mis sobivad enamiku epitaksia sustseptorite jaoks; Tahkel ränikarbiidil puudub liidese risk ja see on tugevam plasmaresistentsus, mis sobib kõrgete nõuetega söövituskomponentide ja ülipika elueaga stsenaariumide jaoks.

Paljudel valikukoosolekutel on hädas: kas kasutada kaetud grafiiti või minna otse Solid SiC juurde? Need kaks ei tähenda ainult seda, kumb on parem, vaid kompromiss rakenduse stsenaariumi ja kogu omamise maksumuse (TCO) vahel.

Kaetud grafiitdetailide eelised:Kõrge substraadi soojusjuhtivus, kiire soojenemine, kontrollitav hind; kate tagab keemilise barjääri ja osakeste mahasurumise. Sobib suuremõõtmeliste GaN/SiC epitaksia sustseptoritele, mis nõuavad kõrget termilist ühtlust.

Tahke SiC eelised:Monoliitne β-SiC, millel puudub katte-substraadi liides, puudub delaminatsioonioht; puhtus võib ulatuda 5N–7N-ni, suurepärane vastupidavus plasma erosioonile, sobib kriitiliste söövitavate osade jaoks, nagu fookusrõngad ja dušiotsad, eluiga kuni 2000+ tundi.

6. Komponendi täielik elutsükli juhtimine ning puhastamise ja regenereerimise väärtus

Põhijäreldus:Alates paigalduse jälgimisest ja anomaaliate hoiatusest kuni professionaalse puhastamise ja regenereerimiseni võib suletud ahela halduse moodustamine oluliselt vähendada TCO-d ja uute osade hankimise sagedust. VeTek pakub spetsiaalseid puhastusteenuseid Aixtroni/Veeco ja muude seadmete jaoks.

Paljud tehased käsitlevad kaetud osi kui "kasutage ja visake ära" kulumaterjale. Tegelikkuses saab pärast professionaalset puhastamist ja regenereerimist märkimisväärse osa komponentidest taastada uute osade, eriti Aixtroni ja Veeco platvormide sustseptorid ja eelsoojendusrõngad, osakeste taseme ja termilise jõudluse.

Soovitatav on koostada lihtne elutsükli logi: registreerida paigaldusaeg, kumulatiivsed töötunnid, pinna seisukord pärast iga puhastamist ja osakeste testimise tulemused. Ainult siis, kui kattekiht näitab ilmset kollasust, lokaalset kihistumist või püsivat osakeste ületamist, tuleks käivitada asendusotsus, selle asemel, et enneaegset lammutamist tundest lähtuvalt.

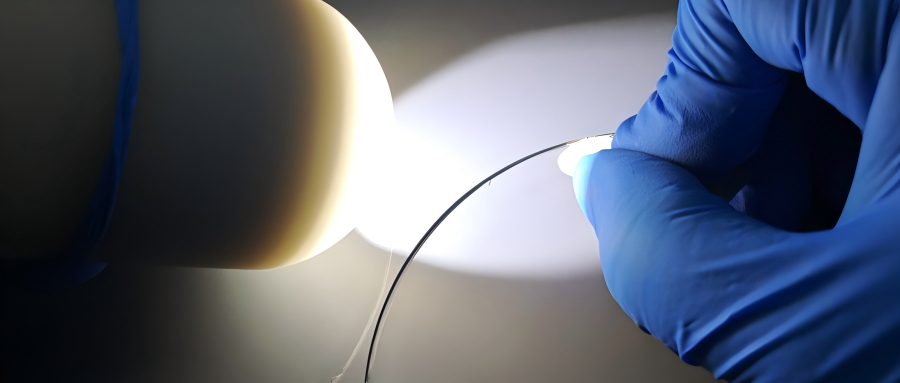

Joonis 4 – CVD SiC Coating Graphite Parts Cleaning Service

7. Tarnija hindamispunktid ja VeTeki teenuse võimalused

Põhijäreldus:Keskenduge ISO9001 süsteemile, täielikele kontrolliaruannetele (GDMS/ICP-OES), näidiste toele, töökindlusele ja ingliskeelsele tehnilisele suhtlusvõimele. VeTekil on ööpäevaringne tugi ja ülemere klienditeeninduse kogemus.

Rahvusvaheliste klientide või rangete tarnijate kvalifikatsiooninõuetega tehaste jaoks on järgmised punktid eriti olulised:

• Kvaliteedisüsteem: ISO9001, protsess kontrollitud ja jälgitav.

• Kontrollivõime: esitage täielikud materjalianalüüsi aruanded katte ja aluspinna kohta.

• Proovid ja tarneaeg: Toetage proovide hindamist; standardtooted tarnitakse kiiresti, kohandatud osad tavaliselt 3–6 nädalat, kiireloomulisi tellimusi saab läbirääkimistel kiirendada.

• Tehniline suhtlus: nii müügi- kui ka insenerimeeskonnad saavad vabalt inglise keeles suhelda, vähendades välismaiste klientide suhtluskulusid.

• Müügijärgne vastus: osutage tehnilist tuge ja abi rikete analüüsimisel, kui kattekihil või komponentidel on kõrvalekaldeid.

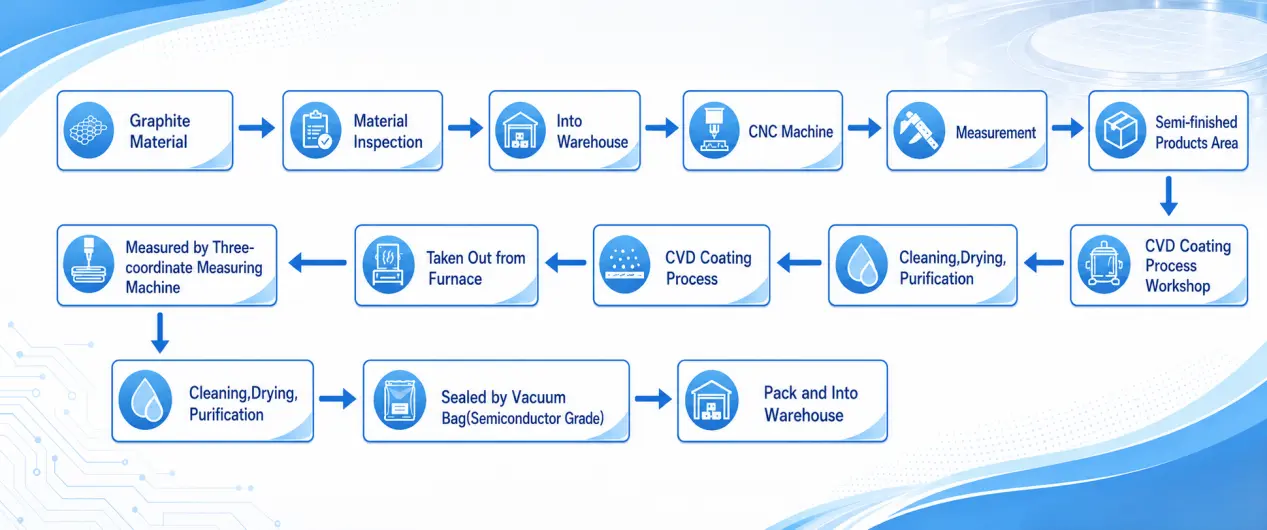

Joonis 5 – VeTeki tootetellimuse täielik protsess

8. KKK

(1). Kas toode toetab täielikku kohandamist jooniste põhjal? Millise suurema varustusega see sobib?

Jah. Saab kohandada sustseptorit, eelsoojendusrõngast, ümbersuunamisrõngast, poolkuud, fookusrõngast jne, mis ühilduvad selliste platvormidega nagu Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Kuidas on puhtus tagatud? Millisel tasemel kontrollitakse metallide lisandeid?

Katte ja komponentide puhtus võib olla väiksem kui 5 ppm, mõnel võib ulatuda 99,99995%. Jälgede analüüsiks kasutatakse ICP-OES-i, GDMS-i ja muid seadmeid koos täielike aruannetega.

(3). Kuidas on lood CVD SiC/TaC katete paksuse ühtlusega ja kasutusiga?

Paksuse ühtlust kontrollitakse tavaliselt ±5%, paksusega 100–200 μm. Sobivate protsessiakende korral võib GaN MOCVD sustseptori eluiga ulatuda vahemikku 500–1000 tundi; ülikõrge temperatuuriga stsenaariumid nõuavad üleminekut TaC-le või tahkele SiC-le.

(4). Kas näidiste testimist toetatakse? Mis on tüüpiline hulgitellimuste täitmise aeg?

Näidiste hindamine on toetatud. Standardtooteid saab kiiresti kohale toimetada; kohandatud osad võtavad tavaliselt 3–6 nädalat, olenevalt disaini keerukusest ja mahust. Kiireloomulised tellimused saab läbirääkimistel kiirendada.

(5). Millised kvaliteedisüsteemi sertifikaadid on saadaval? Kas on võimalik pakkuda ülevaatusaruandeid ja müügijärgset tuge?

ISO9001 kvaliteedijuhtimissüsteem on paigas. Saadaval on materjali- ja katteanalüüsi aruanded koos ööpäevaringse veebipõhise tehnilise toega. Ingliskeelne suhtlus välismaiste klientidega on sujuv.

9. Kokkuvõte ja järgmised sammud

Valik ei seisne kunagi „kõige kallima“ või „kõige paksema valimises“, vaid „teie seadmete, protsessiakna ja osakeste eelarvega parima jõudluse ja kulude tasakaaluga lahenduse leidmises“. Loodame, et käesolev käsiraamat aitab teil kiiresti otsustusraamistiku luua: esmalt vaadake temperatuuri ja atmosfääri, seejärel sobitage kate või tahke ränikarbid ning lõpuks kinnitage andmetega kasutusiga ja osakeste toimivus.

Kui hindate sustseptorite, eelsoojendusrõngaste või kuumatsooni komponentide asenduslahendusi Aixtroni, Veeco või muudel platvormidel, võtke ühendust otse VeTeki tehnilise meeskonnaga. Saame teie jooniste või olemasolevate varuosade põhjal pakkuda kohandamissoovitusi, näidistuge ja täielikke ülevaatusaruandeid. Dr Xiao ja insenerimeeskond on valmis teiega igal ajal arutama soojusvälja optimeerimise või eristruktuuride arendamise vajadusi.

Toote üksikasjade ja tehnilise teabe saamiseks palunvõtke meiega ühendust.

Peamised viited ja andmeallikad

1. VeTek Semiconductori sisemised inseneriandmed – SiC-ga kaetud grafiit-sustseptori eluiga 500–1000 tundi GaN MOCVD protsessiga, katte saagis paranes pärast servade kollasuse lahendamist 50%-lt 90%-le ja muud praktilised juhtumid [1].

2. T/CASME 2000-2025 pooljuhtide epitaksika jaoks mõeldud ränikarbiidiga kaetud grafiidisustseptorite tehniline spetsifikatsioon – määratleb kõrge puhtusastmega isostaatiliste grafiidist substraatide CVD-meetodil valmistatud ränidioksiidiga kaetud grafiit-sustseptorite tehnilised nõuded, mida kohaldatakse pooljuhtide epitaksitoodete suhtes.

3. T/CASME 2085-2025 Ränikarbiidi kristallide kasvatamiseks mõeldud tantaalkarbiidiga kaetud toodete tehniline spetsifikatsioon – TaC-kattega grafiittoodete tehniline spetsifikatsioon ränikarbiidi kristallide kasvustsenaariumide korral.

4. Nakamura et al., "Paagutatud tantaalkarbiidi katted grafiidist aluspindadel: väga usaldusväärsed kaitsekatted massiliseks ja epitaksiaalseks kasvuks", Applied Physics Letters, Vol. 106, 082108, 2015. — Kinnitab, et TaC-katted suudavad tõhusalt kaitsta grafiidist substraate kõrgel temperatuuril (>2000°C) ja tugevalt söövitavas keskkonnas, moodustades SiC-katetega selge toimivuspiiri.

5. Wang et al., "The Effects of carbonized buffer layer on kasvu SiC on Si", Journal of Crystal Growth, Vol. 199, lk 564–567, 1999. — Arutletakse puhverkihi efektide ja pinnamorfoloogia kontrolli üle SiC CVD kasvuprotsessis, indekseerituna Scopuse ja Web of Science'i poolt.

Märkus. Tekstis olevad eluea- ja toimivusandmed on tüüpilised võrdlusväärtused. Tegelikku jõudlust mõjutavad konkreetsed protsessitingimused, seadmete olek ja hooldustase. Palun kontrolli tegelike mõõtudega.

Autor:VeTek Semiconductor Technical Engineering Team (lõpetatud dr Xiao juhendamisel)

Edasiseks tehniliseks aruteluks või näidise hindamiseks võtke meiega ühendust ametliku veebisaidi kaudu.
