Ränikarbiidi epitaksia

Kvaliteetse ränikarbiidi epitaksi valmistamine sõltub arenenud tehnoloogiast ning seadmetest ja tarvikutest. Praegu on kõige laialdasemalt kasutatav ränikarbiidi epitaksia kasvumeetod keemiline aurustamine-sadestamine (CVD). Selle eeliseks on epitaksiaalse kile paksuse ja dopingu kontsentratsiooni täpne juhtimine, vähem defekte, mõõdukas kasvukiirus, automaatne protsessijuhtimine jne ning see on usaldusväärne tehnoloogia, mida on edukalt kasutatud kaubanduslikult.

Vastavalt suhe sisselaskeõhu voolu suuna ja substraadi pinna vahel, reaktsioonikambri saab jagada horisontaalse struktuuriga reaktoriks ja vertikaalse struktuuriga reaktoriks.

SIC epitaksiaalahju kvaliteedil on kolm peamist näitajat, millest esimene on epitaksiaalne kasvujõudlus, sealhulgas paksuse ühtlus, dopingu ühtlus, defektide määr ja kasvukiirus; Teine on seadmete enda temperatuurinäitajad, sealhulgas kütte-/jahutuskiirus, maksimaalne temperatuur, temperatuuri ühtlus; Lõpuks seadmete enda kulutasuvus, sealhulgas ühe seadme hind ja võimsus.

Kolme tüüpi ränikarbiidi epitaksiaalse kasvuahju ja südamiku tarvikute erinevused

Kuuma seina horisontaalne CVD (tüüpiline mudel PE1O6 LPE ettevõttele), sooja seina planetaarne CVD (tüüpiline mudel Aixtron G5WWC/G10) ja kvaasikuum seina CVD (esindaja EPIREVOS6 ettevõttest Nuflare) on peamised epitaksiaalseadmete tehnilised lahendused, mis on realiseeritud. kommertsrakendustes selles etapis. Kolmel tehnilisel seadmel on ka oma omadused ja neid saab valida vastavalt nõudlusele. Nende struktuur on näidatud järgmiselt:

Vastavad põhikomponendid on järgmised:

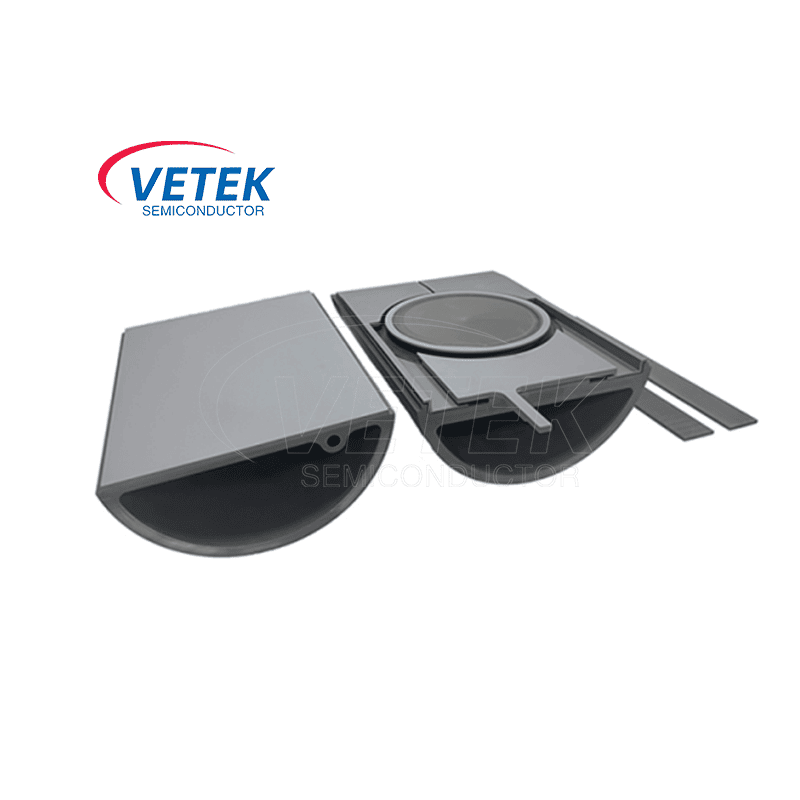

(a) Kuuma seina horisontaalset tüüpi südamikuosa- Halfmoon Parts koosneb

Allavoolu isolatsioon

Peamine isolatsioon ülemine

Ülemine poolkuu

Ülesvoolu isolatsioon

Üleminek 2

Üleminek 1

Väline õhuotsik

Kitsenev snorkel

Välimine argooni gaasiotsik

Argooni gaasiotsik

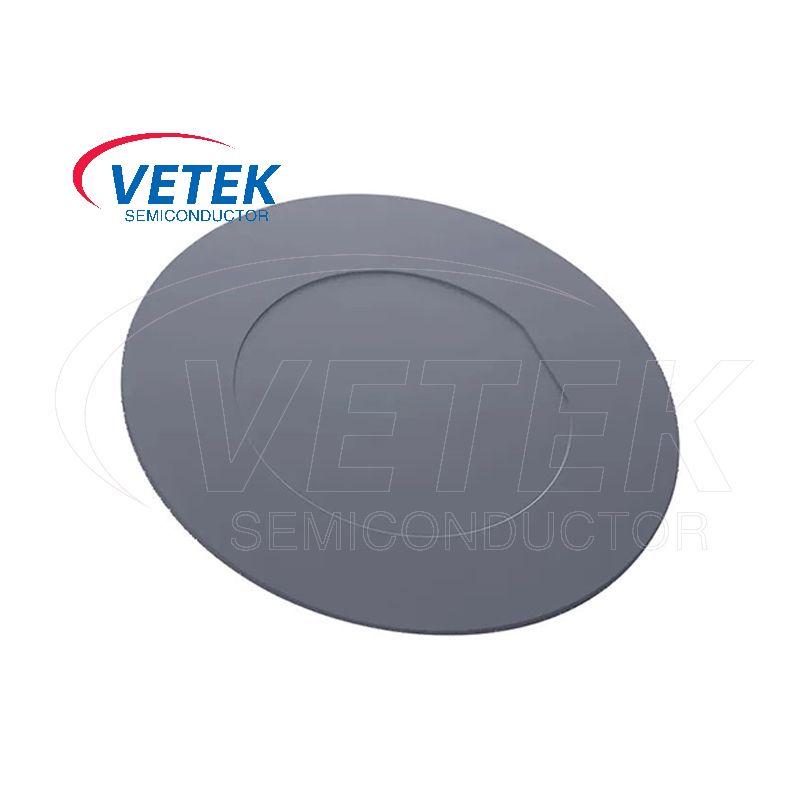

Vahvli tugiplaat

Tsentreerimistihvt

Keskvalvur

Allavoolu vasak kaitsekate

Allavoolu parempoolne kaitsekate

Vastuvoolu vasak kaitsekate

Ülesvoolu parem kaitsekate

Külgsein

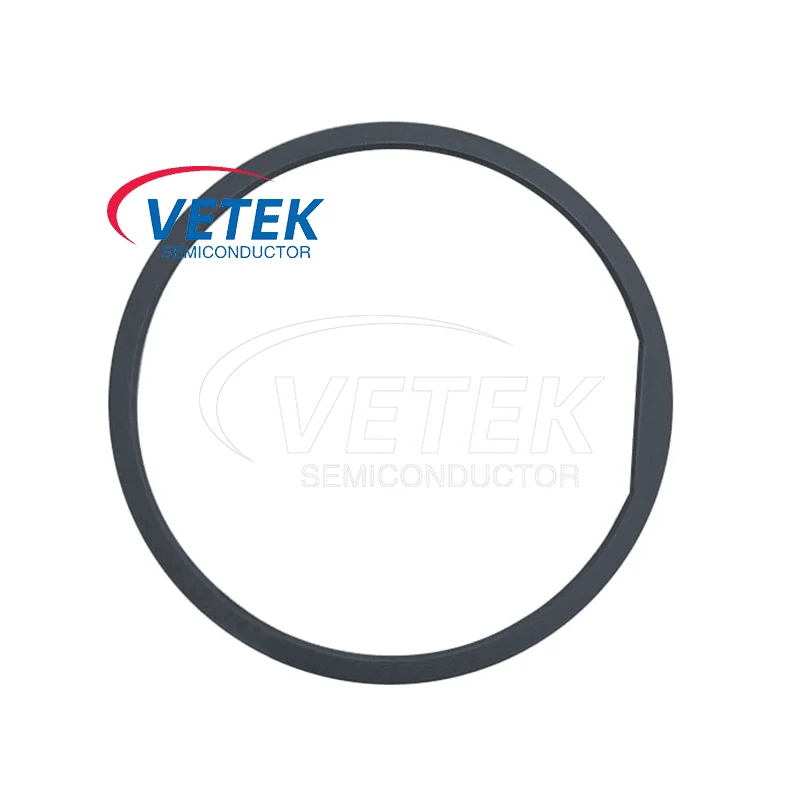

Grafiidist rõngas

Kaitsev vilt

Toetav vilt

Kontaktide blokk

Gaasi väljalaskeballoon

(b) Sooja seina planetaartüüp

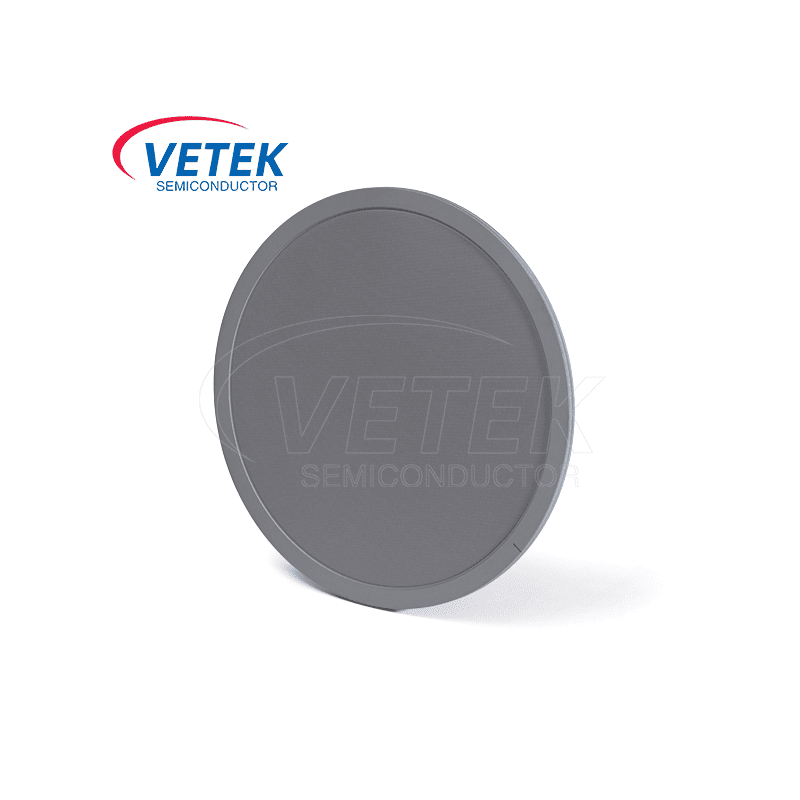

SiC-kattega planetaarketas ja TaC-kattega planetaarketas

c) Kvaasitermiline seinatüüp

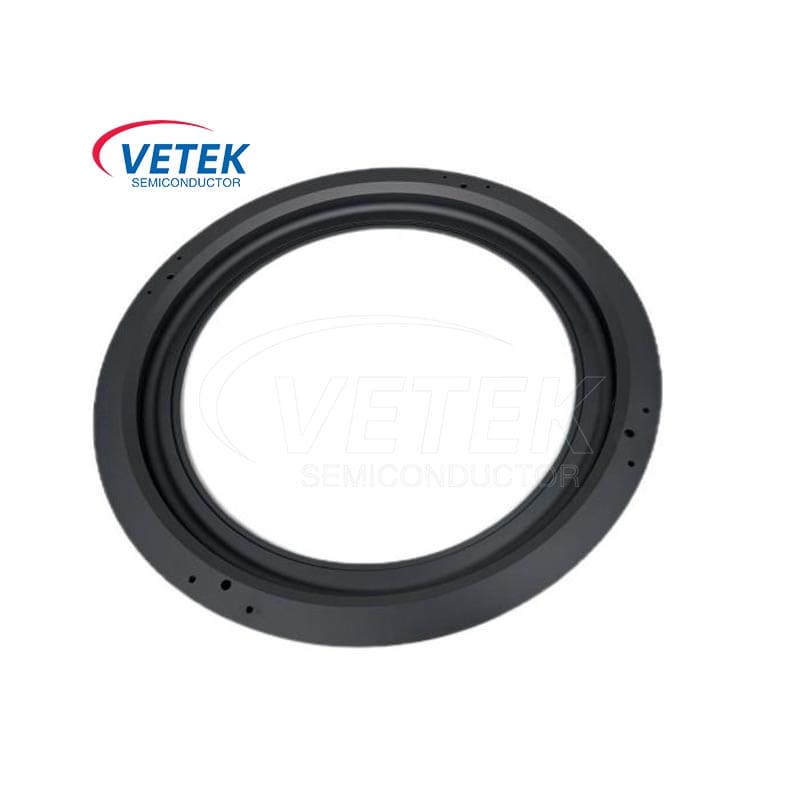

Nuflare (Jaapan): see ettevõte pakub kahekambrilisi vertikaalseid ahjusid, mis aitavad suurendada toodangut. Seadmel on kiire pöörlemiskiirus kuni 1000 pööret minutis, mis on epitaksiaalse ühtluse jaoks väga kasulik. Lisaks erineb selle õhuvoolu suund teistest seadmetest, olles vertikaalselt allapoole, minimeerides seega osakeste teket ja vähendades osakeste tilkade kukkumise tõenäosust vahvlitele. Pakume nendele seadmetele SiC-kattega grafiitkomponente.

SiC epitaksiaalseadmete komponentide tarnijana on VeTek Semiconductor pühendunud pakkuma klientidele kvaliteetseid kattekomponente, et toetada SiC epitaksia edukat rakendamist.
