Räni epitaksia omadused

Räni epitaksiaon kaasaegses pooljuhtide tootmises ülioluline põhiprotsess. See viitab ühe või mitme ühekristallilise räni õhukese kile kihi kasvatamise protsessile, millel on spetsiifiline kristallstruktuur, paksus, dopingu kontsentratsioon ja tüüp, täpselt poleeritud ühekristallilisel ränisubstraadil. Seda kasvatatud kilet nimetatakse epitaksiaalseks kihiks (Epitaxial Layer või Epi Layer) ja epitaksiaalse kihiga ränivahvlit nimetatakse epitaksiaalseks räniplaadiks. Selle põhiomadus on see, et äsja kasvatatud epitaksiaalne ränikiht on kristallograafias substraadi võre struktuuri jätk, säilitades substraadiga sama kristallide orientatsiooni, moodustades täiusliku monokristallstruktuuri. See võimaldab epitaksiaalkihil omada täpselt kavandatud elektrilisi omadusi, mis erinevad substraadi omadest, andes seega aluse suure jõudlusega pooljuhtseadmete tootmiseks.

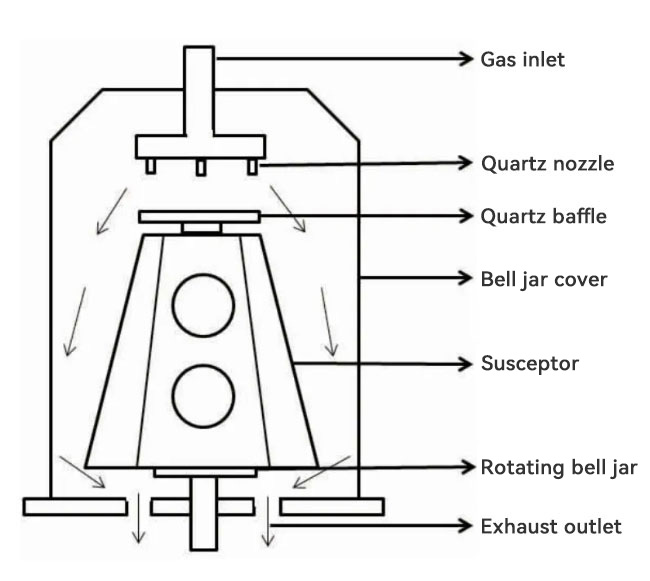

Vertiaalne epitaksiaalne sustseptor räni epitaksi jaoks

Ⅰ. Mis on Silicon Epitaxy?

1) Definitsioon: Silicon epitaxy on tehnoloogia, mis ladestab räni aatomid ühekristallilisele ränisubstraadile keemiliste või füüsikaliste meetoditega ja korraldab need vastavalt substraadi võre struktuurile, et kasvatada uus ühekristalliline räni õhuke kile.

2) Võre sobitamine: Põhiomaduseks on epitaksiaalse kasvu korrapärasus. Sadestunud räni aatomid ei ole juhuslikult virnastatud, vaid on paigutatud vastavalt substraadi kristallide orientatsioonile substraadi pinnal olevate aatomite poolt pakutava "malli" juhtimisel, saavutades aatomitasemel täpse replikatsiooni. See tagab, et epitaksiaalne kiht on kvaliteetne monokristall, mitte polükristalliline või amorfne.

3) juhitavus: Räni epitaksiprotsess võimaldab täpselt kontrollida kasvukihi paksust (nanomeetritest mikromeetriteni), dopingutüüpi (N-tüüpi või P-tüüpi) ja dopingu kontsentratsiooni. See võimaldab samal räniplaadil moodustada erinevate elektriliste omadustega piirkondi, mis on keerukate integraallülituste valmistamise võti.

4) Liidese omadused: Epitaksiaalse kihi ja substraadi vahele moodustub liides. Ideaalis on see liides aatomiliselt tasane ja saastevaba. Liidese kvaliteet on aga epitaksiaalse kihi jõudluse seisukohalt kriitiline ning kõik defektid või saastumine võivad mõjutada seadme lõplikku jõudlust.

Ⅱ. Räni epitaksia põhimõtted

Räni epitaksiaalne kasv sõltub peamiselt räni aatomite jaoks õige energia ja keskkonna pakkumisest substraadi pinnale migreerumiseks ja kombineerimiseks madalaima energiavõre asukoha leidmiseks. Praegu on kõige sagedamini kasutatav tehnoloogia keemiline aurustamine-sadestamine (CVD).

Keemiline aurustamine-sadestamine (CVD): see on räni epitaksia saavutamise peamine meetod. Selle põhiprintsiibid on järgmised:

● Eelkäija transport: Ränielementi (eelkäijat) sisaldav gaas, nagu silaan (SiH4), diklorosilaan (SiH2Cl2) või triklorosilaan (SiHCl3) ja lisandgaas (nt fosfiin PH3 N-tüüpi dopinguks ja diboraan B2H6 P-tüüpi dopinguks) segatakse täpses vahekorras ja temperatuuril.

● Pinna reaktsioon: Kõrgetel temperatuuridel (tavaliselt vahemikus 900–1200 °C) need gaasid lagunevad või reageerivad kuumutatud ränisubstraadi pinnal. Näiteks SiH4→Si(tahke)+2H2(gaas).

● Pinnapealne migratsioon ja tuumastumine: Lagunemisel tekkivad räni aatomid adsorbeeritakse substraadi pinnale ja migreeruvad pinnal, leides lõpuks õige võrekoha, kus ühineda ja hakata moodustama uut singlit.kristallkiht. Epitaksiaalse kasvu räni kvaliteet sõltub suuresti selle etapi juhtimisest.

● Kihiline kasv: äsja ladestunud aatomikiht kordab pidevalt substraadi sõrestikstruktuuri, kasvab kiht-kihilt ja moodustab kindla paksusega epitaksiaalse ränikihi.

Protsessi peamised parameetrid: räni epitakseerimisprotsessi kvaliteeti kontrollitakse rangelt ja peamised parameetrid on järgmised:

● Temperatuur: mõjutab reaktsioonikiirust, pinna liikuvust ja defektide teket.

● Surve: mõjutab gaasi transporti ja reaktsiooniteed.

● Gaasi vool ja suhe: määrab kasvukiiruse ja dopingu kontsentratsiooni.

● Aluspinna puhtus: Defektide põhjuseks võib olla mis tahes saaste.

● Muud tehnoloogiad: Kuigi CVD on peavool, saab selliseid tehnoloogiaid nagu MBE (Molecular Beam Epitaxy) kasutada ka räni epitakseerimiseks, eriti teadus- ja arendustegevuses või erirakendustes, mis nõuavad ülitäpset juhtimist.MBE aurustab räniallikad otse ülikõrge vaakumiga keskkonnas ja aatomi- või molekulaarkiired projitseeritakse kasvuks otse substraadile.

Ⅲ. Räni epitaksitehnoloogia spetsiifilised rakendused pooljuhtide tootmisel

Räni epitaksitehnoloogia on oluliselt laiendanud ränimaterjalide kasutusala ja on paljude täiustatud pooljuhtseadmete tootmise asendamatu osa.

● CMOS tehnoloogia: Suure jõudlusega loogikakiipides (nagu CPU-d ja GPU-d) kasvatatakse madala legeeritud (P- või N-) epitaksiaalset ränikihti sageli tugevalt legeeritud (P+ või N+) substraadile. See epitaksiaalne ränivahvli struktuur võib tõhusalt maha suruda lukustusefekti (riivis), parandada seadme töökindlust ja säilitada substraadi madalat takistust, mis soodustab voolu juhtimist ja soojuse hajumist.

● Bipolaarsed transistorid (BJT) ja BiCMOS: Nendes seadmetes kasutatakse räni epitaksikat selliste struktuuride nagu aluse või kollektori piirkonna täpseks konstrueerimiseks ning transistori võimendust, kiirust ja muid omadusi optimeeritakse dopingu kontsentratsiooni ja epitaksiaalse kihi paksuse juhtimisega.

● Pildisensor (CIS): Mõnes pildianduri rakenduses võivad epitaksiaalsed räniplaadid parandada pikslite elektrilist isolatsiooni, vähendada läbirääkimist ja optimeerida fotoelektrilise muundamise efektiivsust. Epitaksiaalne kiht tagab puhtama ja vähem defektse aktiivse ala.

● Täpsemad protsessisõlmed: Kuna seadme suurus väheneb, muutuvad materjali omadustele esitatavad nõuded aina kõrgemaks. Silicon epitaxy tehnoloogiat, sealhulgas selektiivset epitaksiaalset kasvu (SEG), kasutatakse pingestatud räni või räni germaaniumi (SiGe) epitaksiaalsete kihtide kasvatamiseks kindlates piirkondades, et parandada kandja liikuvust ja seeläbi suurendada transistoride kiirust.

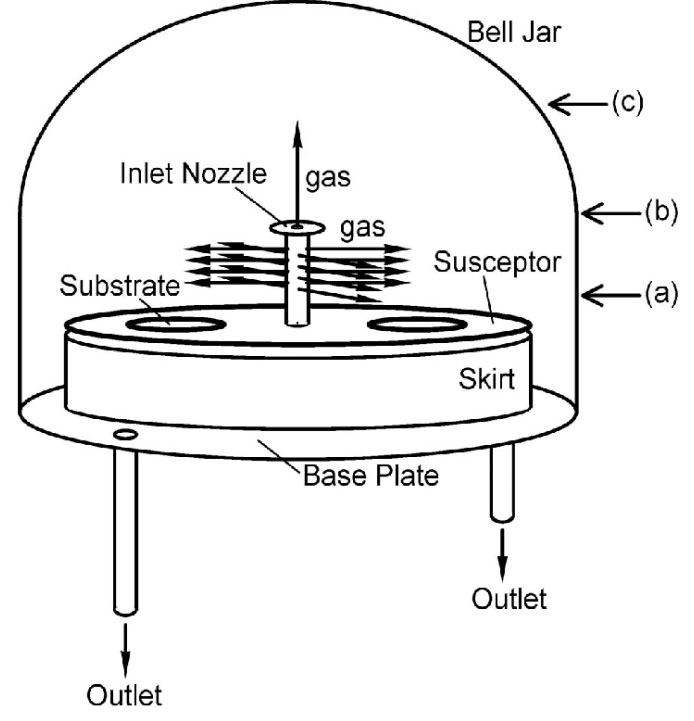

Horisonaalne epitaksiaalne sustseptor räni epitaksia jaoks

Ⅳ.Räni epitaksitehnoloogia probleemid ja väljakutsed

Kuigi räni epitaksitehnoloogia on arenenud ja laialdaselt kasutatav, on räniprotsessi epitaksiaalses kasvus siiski mõningaid väljakutseid ja probleeme:

● Defektide kontroll: Epitaksiaalse kasvu käigus võivad tekkida mitmesugused kristallide defektid, nagu virnastusvead, nihestused, libisemisjooned jne. Need vead võivad tõsiselt mõjutada seadme elektrilist jõudlust, töökindlust ja tootlikkust. Defektide kontrollimiseks on vaja äärmiselt puhast keskkonda, optimeeritud protsessiparameetreid ja kvaliteetseid substraate.

● Ühtsus: Epitaksiaalse kihi paksuse ja dopingu kontsentratsiooni täiusliku ühtluse saavutamine suuremõõtmelistel räniplaatidel (nt 300 mm) on pidev väljakutse. Ebaühtlus võib põhjustada erinevusi seadme jõudluses samal vahvlil.

● Autodoping: Epitaksiaalse kasvuprotsessi ajal võivad substraadis olevad kõrge kontsentratsiooniga lisandid siseneda kasvavasse epitaksiaalsesse kihti gaasifaasi difusiooni või tahkisdifusiooni kaudu, põhjustades epitaksiaalse kihi dopingu kontsentratsiooni kaldumise eeldatavast väärtusest, eriti epitaksiaalse kihi ja substraadi liidese lähedal. See on üks probleemidest, millega tuleb räni epitaksia protsessis tegeleda.

● Pinna morfoloogia: Epitaksiaalse kihi pind peab jääma väga tasaseks ning kõik karedused või pinnadefektid (nt hägusus) mõjutavad järgnevaid protsesse, nagu litograafia.

● Maksumus: Võrreldes tavaliste poleeritud räniplaatidega, lisab epitaksiaalsete räniplaatide tootmine täiendavaid protsessietappe ja investeeringuid seadmetesse, mille tulemuseks on suuremad kulud.

● Selektiivse epitaktika väljakutsed: Täiustatud protsessides seab selektiivne epitaksiaalne kasv (kasv ainult kindlates piirkondades) protsessi juhtimisele kõrgemaid nõudmisi, nagu kasvukiiruse selektiivsus, külgmise ülekasvu kontroll jne.

Ⅴ.Järeldus

Pooljuhtmaterjalide ettevalmistamise võtmetehnoloogiana on selle põhiomadusräni epitaksiaon võime täpselt kasvatada ühekristallilistel ränisubstraatidel kõrgekvaliteedilisi ühekristallilisi epitaksiaalseid ränikihte, millel on spetsiifilised elektrilised ja füüsikalised omadused. Räni epitaksiprotsessi parameetrite, nagu temperatuur, rõhk ja õhuvool, täpse juhtimise abil saab kihi paksust ja dopingu jaotust kohandada erinevate pooljuhtrakenduste, nagu CMOS, toiteseadmed ja andurid, vajadustele.

Kuigi räni epitaksiaalne kasv seisab silmitsi selliste väljakutsetega nagu defektide kontroll, ühtlus, isedoping ja kulud, on räni epitaksia endiselt üks peamisi liikumapanevaid jõude pooljuhtseadmete jõudluse parandamise ja funktsionaalsete uuenduste edendamisel ning selle positsioon epitaksiaalsete räniplaatide tootmises on asendamatu.
