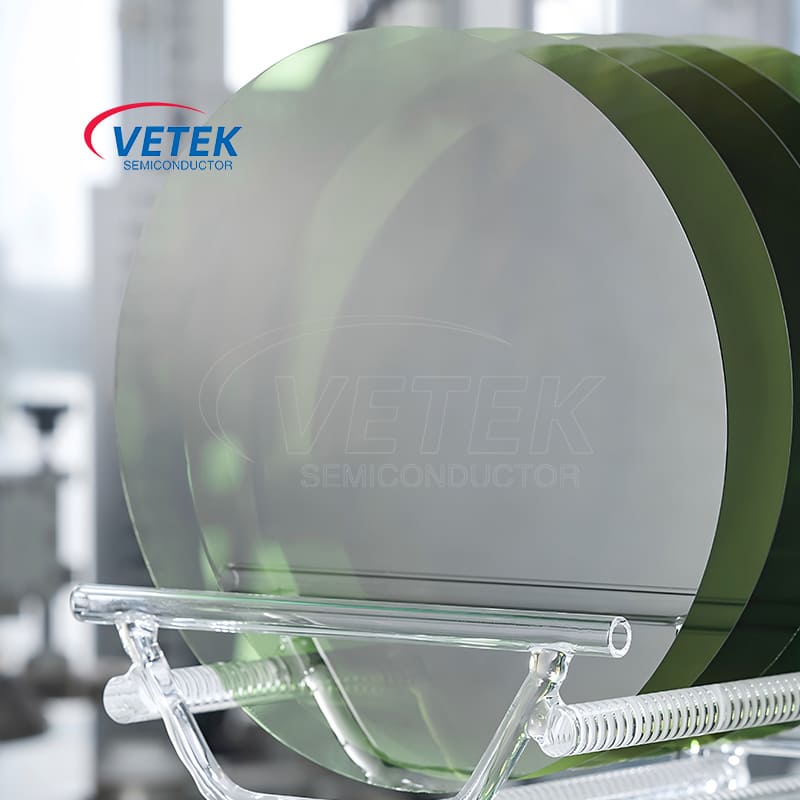

4H SEMI ISOLULTILISE TÜÜP SIC substraat

SIC Wafer mängib pooljuhtide töötlemisprotsessis mitut võtmerolli. Koos oma kõrge takistusega, kõrge soojusjuhtivusega, laia ribalapi ja muude omadustega kasutatakse seda laialdaselt kõrgsageduslikes, suure võimsusega ja kõrgtemperatuuriga väljades, eriti mikrolaine- ja raadiosageduslike rakenduste korral. See on pooljuhtide tootmisprotsessis asendamatu komponent.

Peamine eelis

1. suurepärased elektrilised omadused

Kõrge kriitiline jaotus elektriväli (umbes 3 mV/cm): umbes 10 korda kõrgem kui räni, võib toetada suuremat pinge- ja õhemat triivikihi kujundust, vähendab märkimisväärselt resistentsust, mis sobib kõrgepinge toiteseadmete jaoks.

Poolsuleerivad omadused: kõrge takistus (> 10^5 Ω · cm) läbi vanaadiumi dopingu või sisemise defekti kompenseerimise, mis sobib kõrge sagedusega, madala kadude raadiosageduse seadmeteks (näiteks HEMTS), vähendades parasiitide mahtuvuse mõju.

2. termiline ja keemiline stabiilsus

Kõrge soojusjuhtivus (4,9 W /cm · K): suurepärane soojuse hajumise jõudlus, toetage kõrge temperatuuriga tööd (teoreetiline töötemperatuur võib ulatuda 200 ℃ või rohkem), vähendada süsteemi soojuse hajumise nõudeid.

Keemiline inerdus: inertne enamiku hapete ja leelisede suhtes, tugev korrosioonikindlus, mis sobib karmi keskkonna jaoks.

3. materiaalne struktuur ja kristallide kvaliteet

4H Polütüüpiline struktuur: kuusnurkne struktuur tagab suurema elektronide liikuvuse (nt pikaajaline elektronide liikuvus umbes 1140 cm²/v · s), mis on parem kui teistest polütüüpsetest struktuuridest (nt 6H-SIC) ja sobib kõrgsageduslike seadmete jaoks.

Kvaliteetne epitaksiaalne kasv: madala defekti tihedusega heterogeensed epitaksiaalsed kiled (näiteks epitaksiaalsed kihid Aln/Si komposiitsubstraatidel) saab saavutada CVD (keemiline aurude sadestumise) tehnoloogia abil, parandades seadme usaldusväärsust.

4. Protsessi ühilduvus

Ühildub räniprotsessiga: Sio₂ isolatsioonikihi saab moodustada termilise oksüdatsiooni abil, mida on lihtne integreerida ränipõhiseid protsessiseadmeid, näiteks MOSFET.

OHMIC kontaktide optimeerimine: mitmekihilise metalli (näiteks Ni/Ti/PT) legeerimisprotsessi kasutamine, vähendage kontakttakistust (näiteks Ni/SI/Al struktuuri kontakttakistust, mis on nii madal kui 1,3 × 10^-4 Ω · cm), parandage seadme jõudlust.

5. rakenduse stsenaariumid

Toiteelektroonika: kasutatakse suurepinge Schottky dioodide (SBD), IGBT-moodulite jms tootmiseks, toetades kõrgeid lülitussagedusi ja madalat kadu.

RF-seadmed: sobivad 5G kommunikatsiooni- ja baasjaamade, radari ja muude kõrgsagedusstsenaariumide jaoks, näiteks Algan/GAN HEMT-seadmed.

Vetek Semiconductor tegeleb klientide vajaduste rahuldamiseks pidevalt suuremat kristallide kvaliteeti ja töötlemise kvaliteeti.4-tollineja6-tollinetooted on saadaval ja8-tollineTooted on väljatöötamisel.

Pool isoleeritavad SIC substraadi põhitoodete spetsifikatsioonid:

Poolisolatsiooni SIC substraadi kristallide kvaliteedi spetsifikatsioonid:

4H SEMI ISOLOLILITITII TÜÜP SIC SUBSTRAATI Avastusmeetod ja terminoloogia:
