CVD SIC plokk SIC kristallide kasvu jaoks
  • CVD SIC plokk SIC kristallide kasvu jaoksCVD SIC plokk SIC kristallide kasvu jaoks
  • CVD SIC plokk SIC kristallide kasvu jaoksCVD SIC plokk SIC kristallide kasvu jaoks

CVD SIC plokk SIC kristallide kasvu jaoks

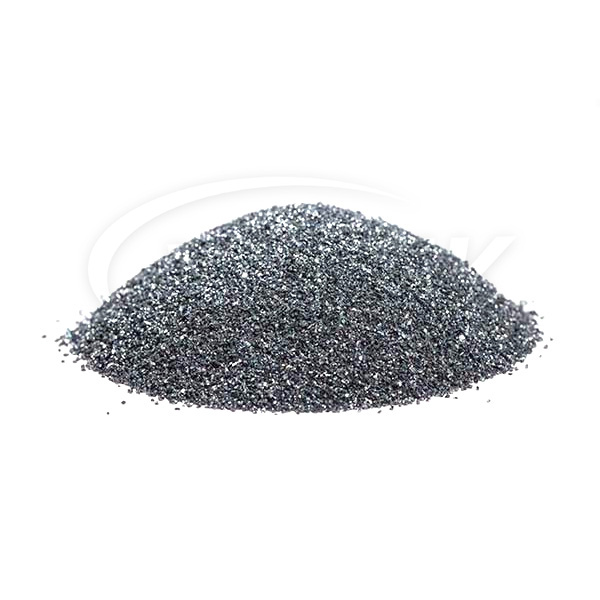

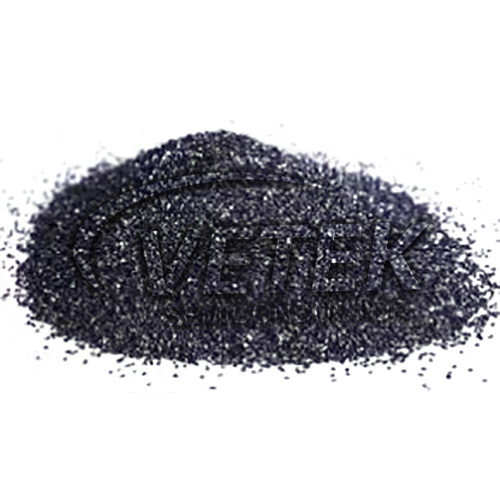

CVD SIC Block SIC kristallide kasvu jaoks on uus kõrge puhtusega tooraine, mille on välja töötanud Vetek Semiconductor. Sellel on kõrge sisend-väljundi suhe ja see võib kasvada kvaliteetseid, suure suurusega räni karbiidi üksikkristalle, mis on teise põlvkonna materjal, mis asendab tänapäeval turul kasutatavat pulbrit. Tere tulemast tehniliste probleemide üle arutama.

SIC on lai ribalaua pooljuht, millel on suurepärased omadused, suure nõudlusega kõrgpinge, suure võimsusega ja kõrgsageduslike rakenduste järele, eriti võimsuse pooljuhtide osas. SIC -kristalle kasvatatakse PVT -meetodi abil kristallilisuse kontrollimiseks kasvukiirusega 0,3 kuni 0,8 mm/h. SIC kiire kasv on olnud keeruline selliste kvaliteediprobleemide tõttu nagu süsiniku lisamine, puhtuse halvenemine, polükristalliline kasv, terade piiride moodustumine ja defektid nagu nihestused ja poorsus, piirates SIC substraatide tootlikkust.



Traditsioonilised räni karbiidi toorained saadakse kõrge puhtusega räni ja grafiidi reageerimisega, mille hind on kõrge, madala ja väikese suurusega. Vetek Semiconductor kasutab metüültriklorosilaani abil CVD SIC -ploki genereerimiseks vedeldatud voodi tehnoloogiat ja keemilist aurude ladestumist. Peamine kõrvalsaadus on ainult vesinikkloriidhape, millel on madal keskkonnareostus.


Vetek Semiconductor kasutab CVD SIC plokkiSIC kristallide kasv. Keemilise aurude ladestumise (CVD) kaudu toodetud ülikõrge puhtuse ränikarbiid (SIC) saab kasutada lähtematerjalina SIC kristallide kasvatamiseks füüsilise auru transpordi (PVT) abil.


Vetek Semiconductor on spetsialiseerunud PVT jaoks suure osakeskuse SIC-le, millel on suurem tihedus võrreldes väikese osakeste materjaliga, mis moodustub SI ja C-sisaldavate gaaside spontaanse põlemise teel. Erinevalt tahkefaasilisest paagutamisest või SI ja C reaktsioonist ei vaja PVT spetsiaalset paagutamisahju ega aeganõudvat paagutamise etappi kasvuahjus.


Vetek Semiconductor näitas edukalt PVT-meetodit SIC kiireks kasvuks kõrgtemperatuurilistes gradiendi tingimustes, kasutades SIC kristallide kasvu purustatud CVD-SIC plokke. Kasvanud tooraine säilitab endiselt oma prototüübi, vähendades ümberkristallimist, vähendades tooraine grafitiseerimist, vähendades süsiniku pakkimise defekte ja parandades kristallide kvaliteeti.



Uue ja vana materjali võrdlus:

Toorained ja reaktsioonimehhanismid

Traditsiooniline tooneri/ränidioksiidipulbri meetod: kasutades suure puhtusega ränidioksiidipulbrit + toonerina, sünteesitakse SIC kristall kõrgel temperatuuril üle 2000 ℃ füüsilise auruülekande (PVT) meetodi abil, millel on kõrge energiatarbimine ja hõlpsasti lisandite sisestamine.

CVD SIC osakesed: aurufaasi eelkäija (näiteks silaan, metüülsilan jne) kasutatakse kõrge puhtusastmega SIC osakeste genereerimiseks keemilise aurude sadestumise (CVD) abil suhteliselt madalal temperatuuril (800-1100 ℃) ning reaktsioon on rohkem kontrollitav ja väiksemad lisad.


Struktuurilise jõudluse parandamine:

CVD -meetod saab täpselt reguleerida SIC -tera suurust (nii madala kui 2 nm), moodustades interkaleeritud nanojuhtme/toru struktuuri, mis parandab oluliselt materjali tihedust ja mehaanilisi omadusi.

Avastamisvastane jõudluse optimeerimine: poorse süsiniku skeleti räni ladustamise konstruktsiooni kaudu piirdub räniosakeste laienemine mikropooridega ja tsükli tööiga on rohkem kui 10 korda suurem kui traditsioonilistel ränipõhistel materjalidel.


Rakenduse stsenaariumi laiendamine:

Uus energiaväli: asendage traditsiooniline räni süsinikugatiiv -elektrood, esimene efektiivsus suurendatakse 90% -ni (traditsiooniline räni hapniku negatiivne elektrood on ainult 75%), toetage 4C kiiret laadimist, et rahuldada toiteakude vajadusi.

Pooljuhtide väli: kasvatage 8 tolli ja üle suure SIC -vahvli, kristalli paksuse kuni 100 mm (traditsiooniline PVT -meetod ainult 30 mm), saagis suurenes 40%.



Spetsifikatsioonid:

Suurus Osa number Detailid
Standard SC-9 Osakeste suurus (0,5–12 mm)
Väike SC-1 Osakeste suurus (0,2–1,2 mm)
Vahend SC-5 Osakeste suurus (1 -5 mm)

Puhtus, välja arvatud lämmastik: parem kui 99,999%(6N)

Lisandite tase (hõõguva massispektromeetria järgi)

Element Puhtus
B, ai, lk <1 ppm
Kogumetallid <1 ppm


SiC Crystal Growth materiesSiC Crystal GrowthPVT reactor

CVD sic kile kristallstruktuur:

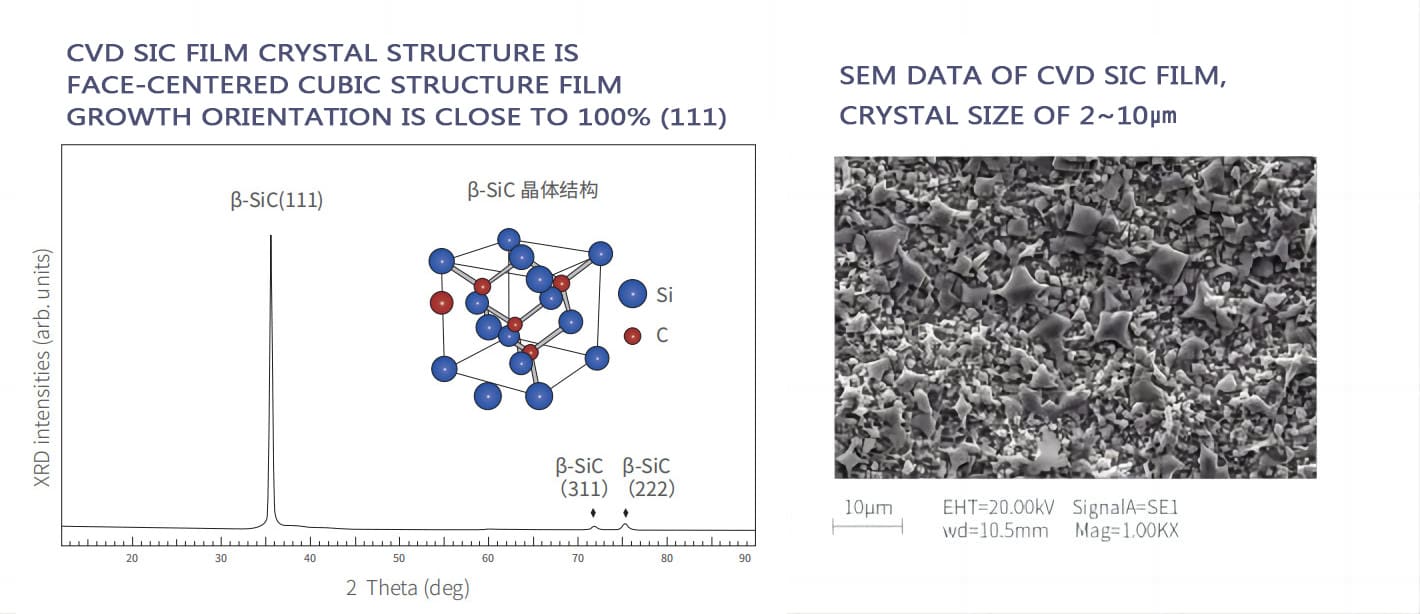

CVD SIC FILM CRYSTAL STRUCTURE

CVD sic -katte põhilised füüsikalised omadused:

CVD sic -katte füüsikalised omadused
Omand Tüüpiline väärtus
Kristallstruktuur FCC β -faasi polükristalliline, peamiselt (111) orienteeritud
SIC kattetihedus 3,21 g/cm³
CVD sic katte kõvadus 2500 Vickersi kõvadus (500G koormus)
Tera suurus 2 ~ 10mm
Keemiline puhtus 99,99995%
Soojusmaht 640 J · kg-1· K-1
Sublimatsioonitemperatuur 2700 ℃
Paindetugevus 415 MPA RT 4-punktiline
Noore moodul 430 GPA 4pt Bend, 1300 ℃
Soojusjuhtivus 300W · M-1· K-1
Soojuspaisumine (CTE) 4,5 × 10-6K-1

Vetek Semiconductor CVD SIC Block SIC Crystal Growth Products poodides:

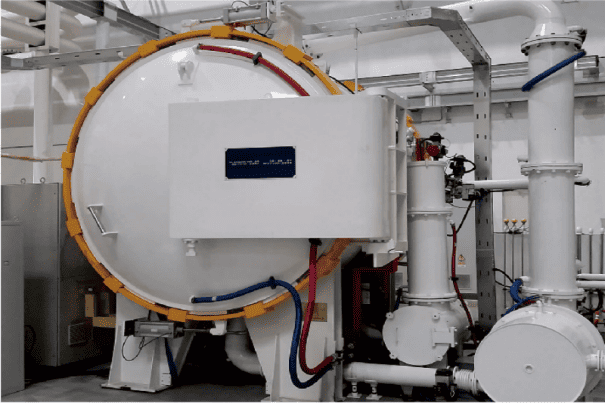

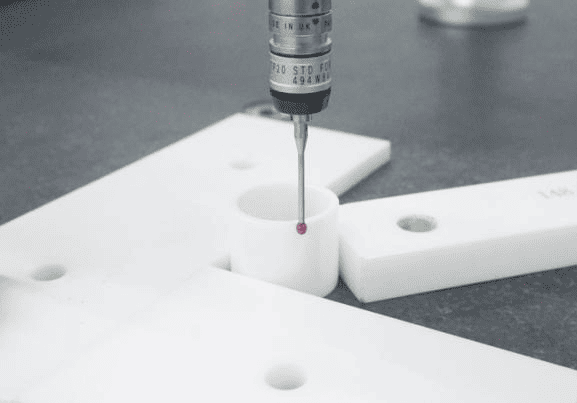

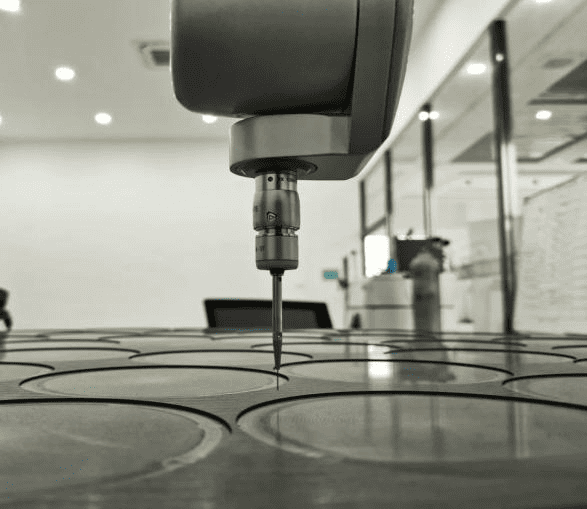

SiC Graphite substrateSiC Shower Head testSilicon carbide ceramic processAixtron equipment

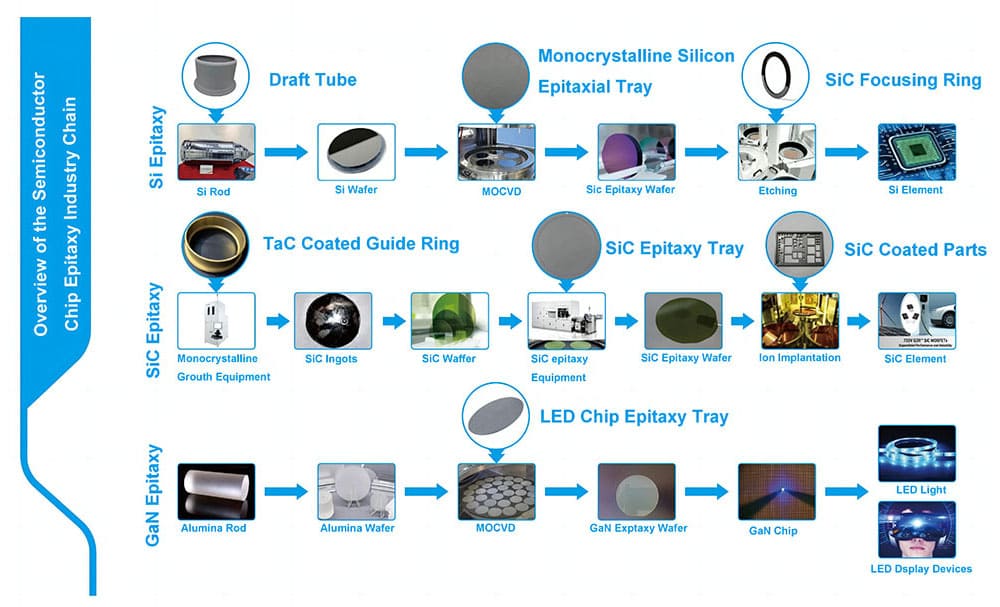

Tööstuskett:

SiC Epitaxy Si Epitaxy GaN Epitaxy

Kuumad sildid: CVD SIC plokk SIC kristallide kasvu jaoks
Saada päring
Kontaktinfo
Ränikarbiidkatte, tantaalkarbiidkatte, erigrafiidi või hinnakirja kohta päringute saamiseks jätke meile oma e-kiri ja me võtame ühendust 24 tunni jooksul.
