VETEK-AMAT õõnestõstetihvti lahendus: kõrge puhtusastmega grafiitpõhimik CVD SiC kattega

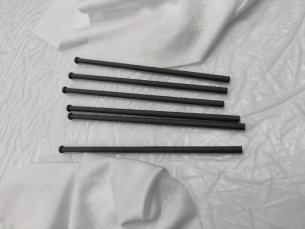

Joonis 1: AMAT 0200-03201 Hollow Lift Pin füüsiline toode (300 mm räni epitaksisüsteemide jaoks)

Pooljuhtplaatide ülekandeprotsessides täidab õõnes tõstetihvt (Wafer Lift Pin) kriitilisi ülesandeid vahvlite toetamisel ja ülekandmisel. Kõrge temperatuuriga protsessikeskkondades, nagu MOCVD ja epitaksiaalne kasv, peavad tõstetihvtid üheaegselt vastama mitmele nõudele, sealhulgas kõrge puhtusastme, korrosioonikindluse, termilise šoki vastupidavuse ja vähese osakeste saastatuse nõuetele.

Praegu kasutavad turul olevad peamised tõstetihvtid grafiidist substraadi + CVD SiC kattelahendust. Enamiku tarnijate kattetehnoloogia suudab aga katta ainult välispinna – õõneskonstruktsioonide puhul,sisesein on tõesti "tehniline eikellegimaa".

I. Kolm peamist väljakutset, millega siseseina katmine silmitsi seisab

1. Kontrollimatu sadestumise ühtlus

Õõnesstruktuuridel on suur kuvasuhe. CVD-reagentigaasidel on raske difundeeruda ühtlaselt sügavale siseavasse, mistõttu siseseina katte paksus väheneb gradiendist pordist sügavale sisemusse, kusjuures kohalikel aladel on isegi paljad avatud piirkonnad.

2. Ebapiisav liidese tugevus

Kumer siseseina pind piirab sadestamise protsessi parameetrite optimeerimisruumi. Katte ja grafiidist aluspinna vahelist nakketugevust on raske saavutada välispinnaga samale tasemele ning termotsükli ajal võivad kergesti tekkida mikropraod või isegi koorumine.

3. Kontrollimatu sisemine puhtus

Kui grafiidist substraadi poorne struktuur ei ole kattekihiga täielikult suletud, eralduvad kõrgel temperatuuril süsinikuosakesed ja metallilised lisandid. Kui lisandid eralduvad, põhjustavad need otseselt värvierinevusi ja osakeste defekte vahvli pinnal, mis vähendab oluliselt tootmissaagist.

Kasutades oma sügavaid tehnilisi teadmisi CVD katmise valdkonnas, on VETEK edukalt ületanud väljakutsed, mis on seotud CVD SiC katte ühtlase sadestamise ja liidese sidumisega õõneskonstruktsioonide siseseintel – alates gaasivoolu välja simulatsioonist kuni sadestamistemperatuuri täpse välja juhtimiseni, luues tervikliku siseseina katmisprotsessi lahenduse, mis tagab pordi ühtse sisemise kattekihi ja puurimise järjepidevuse sisemise kattekihi paksuseni. standarditele vastav puhtus.

See artikkel annab põhjaliku analüüsi: õõnsa tõstetihvti siseseina katmise tehnilised raskused, kuidas siseseina katte ühtlus mõjutab vahvlite saagist ja peamised juhtsõlmed protsessi kavandamisest kvaliteedikontrolli ja tarnimiseni.

II. Mis on AMAT õõnestõstetihvt?

AMAT õõnestõstetihvt on täppisplaatide käsitsemise komponent, mida kasutatakse pooljuhtprotsessiseadmetes. Selle põhifunktsioon on vahvlite tõstmine ja positsioneerimine laadimise, mahalaadimise ja töötlemise ajal.

Erinevalt tavalistest tahketest tõstetihvtidest on õõneskonstruktsioonil sisemine õõnsus. See struktuur vähendab materjali üldist mahtu ja soojusmassi, säilitades samal ajal vajaliku mehaanilise geomeetria. Kuid pooljuhtide rakenduste puhul on õõnsate tõstetihvtide tootmine palju nõudlikum kui tavaliste tahkete komponentide töötlemine. Nii sise- kui ka välispindade mõõtmete täpsust tuleb rangelt kontrollida ning eriti kriitiline on sisemise ja välimise geomeetria vaheline kontsentrilisus. Seetõttu on tõstetihvti lõplikuks toimimiseks hädavajalikud nii materjali valik kui ka katmine.

AMAT-i epitaksisüsteemide jaoks pakub VETEK Semiconductor kohandatud AMAT õõnestõstetihvtide lahendusi, mis põhinevad kõrge puhtusastmega grafiitalustel ja tihedatel CVD ränikarbiidi (SiC) katetel. Õõnes struktuur aitab vähendada mittevajalikku materjalimassi, säilitades samal ajal vahvli tõstmiseks vajaliku mehaanilise struktuuri; CVD ränikarbiidkate tagab kõrge puhtuse, keemilise vastupidavuse ja stabiilsuse kõrgel temperatuuril. VETEKi AMAT 0200-03201 tõstetihvt on spetsiaalselt ette nähtud 300 mm räni epitaksirakenduste jaoks ning seda saab toota vastavalt kliendi joonistele, mõõtmetele ja protsessi nõuetele.

III. VETEKi AMAT õõnestõstetihvti struktuur

VETEK keskendub praegu AMAT õõnestihvtide kõrge puhtusastmega grafiit + CVD ränikarbiidi kattestruktuurile. Ehituse põhiprotsess on järgmine:

Kõrge puhtusastmega grafiidist substraat → Täppis-CNC-töötlus → CVD ränikarbiidkate → Täppiskontroll

Grafiitpõhimik loob konstruktsioonilise vundamendi ja sobib õhukeseseinaliste ja õõneste geomeetriate täppistöötluseks. VETEK kasutab tavaliselt imporditud pooljuht-kvaliteediga grafiitmaterjale, sealhulgas SGL Carboni ja Toyo Tanso materjale, sõltuvalt kliendi nõudmistest. Seejärel sadestatakse grafiitpinnale tihe CVD ränikarbiidi kate, et moodustada pooljuhtkvaliteediga kaitsev tööpind.

Miks valida substraadiks grafiit?

Õõnestõstetihvtide puhul peab substraadi materjal saavutama tasakaalu töödeldavuse, termilise jõudluse, mehaanilise stabiilsuse ja katmisprotsessi ühilduvuse vahel. Kõrge puhtusastmega grafiit on eriti sobiv, kuna sellel on järgmised omadused:

• Hea stabiilsus kõrgel temperatuuril

• Madal soojuspaisumine

• Hea soojusjuhtivus

• Suhteliselt madal tihedus

• Suurepärane töödeldavus keerukate geomeetriate jaoks

• Ühilduvus CVD ränikarbiidi katmisprotsessiga

Grafiidi kasutamine võimaldab valmistada ka keerulisi õõnes- ja õhukeseseinalisi konstruktsioone suure täpsusega. VETEK-il on täppis-CNC-töötlusvõimalused pooljuhtgrafiidist ja ränikarbiidist komponentide jaoks ning töötlusprotsessid on optimeeritud mõõtmete kontrollimiseks ja pinnakvaliteediks.

IV. CVD ränikarbiidi kate: kriitiline kaitsekiht

CVD ränikarbiidkate on VETEK AMAT õõnestõstetihvtide üks olulisemaid omadusi. See kate moodustab grafiidist aluspinnale tiheda ränikarbiidi pinna, aidates kaitsta selle all olevat grafiiti protsessikeskkonna eest.

Standardne CVD ränikarbiidi katte paksus selliste VETEK-komponentide jaoks on ligikaudu100±20 μm. Katte puhtus on ligikaudu6N / 99,99995%.

VETEKi laiemad CVD ränikarbiidi tehnilised võimalused hõlmavad kõrge puhtusastmega katteid, kontrollitud katte paksust ja partiidevahelise paksuse ühtlust. Tehnilised andmed näitavad, et CVD ränikarbiidkatte puhtus on 6N–7N tasemel. Konkreetsete AMAT tõstetihvtide projektide jaoks saab katte spetsifikatsioone kohandada vastavalt kliendi joonistele ja protsessi nõuetele.

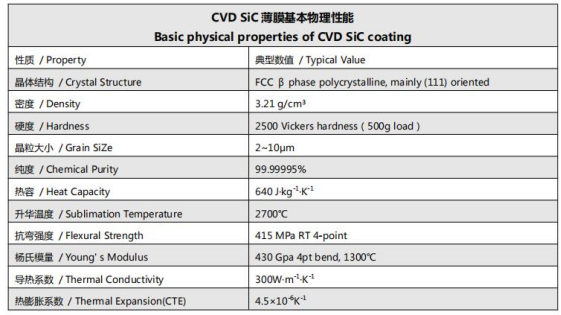

Joonis 2: CVD SiC katte põhilised füüsikalised omadused

Miks on siseseina katmine oluline?

AMAT õõnestõstetihvtide üks tehniliselt keerukamaid aspekte ei ole pelgalt välispinna katmine, vaid õõneskonstruktsiooni siseseinale stabiilse ja ühtlase katte saavutamine.

Sisepinnale on CVD-katmise käigus raske ligi pääseda. Võrreldes välispinnaga tekitab sisemine geomeetria täiendavaid väljakutseid gaasivoolu, sadestumise ühtluse, katte paksuse kontrolli ja protsessi järjepidevuse osas. Seetõttu võib siseseina katte kvaliteet saada tarnijate seas oluliseks eristavaks teguriks.

VETEKil on kogemusi õõneskonstruktsioonide ränikarbiidi CVD katmisel ja see paneb erilist rõhku sisepinnale. Hästi kontrollitav siseseina kate aitab säilitada kaitsvat ränikarbiidikihti kogu õõneskonstruktsioonis, mitte jätta sisemist grafiiti protsessikeskkonnaga kokkupuutesse. See on eriti oluline, kui tõstetihvt töötab kõrge temperatuuriga ja keemiliselt agressiivsetes pooljuhtprotsessikambrites.

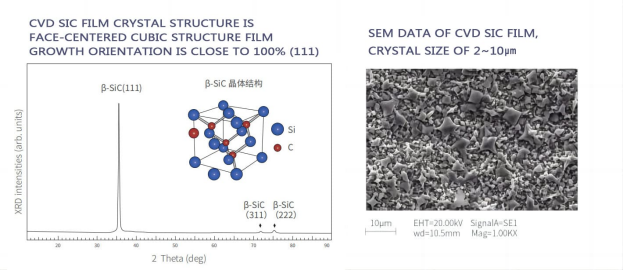

Joonis 3: CVD ränikarbiidkatte mikroskoopiline kristallstruktuur

V. VETEK AMAT õõnestõstetihvtide peamised eelised

Kõrge puhtusastmega materjalide süsteem:Kõrge puhtusastmega grafiidi ja kõrge puhtusastmega CVD ränikarbiidi kombinatsioon on loodud pooljuhtkeskkondadesse, kus saastetõrje on kriitilise tähtsusega. Sõltuvalt valitud spetsifikatsioonist on CVD ränikarbiidkatte puhtus 6N.

Standardne 100±20 μm ränikarbiidkate:VETEKi standardkatte paksus on ligikaudu 100±20 μm, mis tagab pooljuhtprotsessi komponentidele praktilise katte paksuse, samas kui kohandamine on saadaval vastavalt kliendi nõudmistele.

Suurepärane siseseina katmise võime:Õõneskomponentide puhul on siseseina katmine tootmisprotsessi üks keerulisemaid osi. VETEK on välja töötanud katmisprotsessid, mis võimaldavad saavutada kõrgekvaliteedilise katvuse õõnsate tõstetihvtide siseseinal, alates gaasivooluvälja simulatsioonist kuni temperatuurivälja juhtimiseni, tagades ühtlase katte paksuse ja kindla sidumise.

Kõrge temperatuuri stabiilsus:Nii grafiidist põhimik kui ka CVD ränikarbiidkate sobivad kõrge temperatuuriga pooljuhtprotsessi keskkondades. CVD ränikarbiidi kiht pakub täiendavat kaitset keemilise rünnaku ja pinna lagunemise eest. VETEKi CVD ränikarbiidkile andmetel on kõrge soojusjuhtivus, madal soojuspaisumine ja sublimatsioonitemperatuur ligikaudu 2700 °C, mis näitab, et materjal sobib nõudlikeks kõrge temperatuuriga rakendusteks.

Keemiline ja korrosioonikindlus:Tihe CVD ränikarbiidi pind pakub paremat korrosioonikindlust kui paljas grafiit ning talub agressiivseid protsessigaase ja keemilisi puhastuskeskkondi. See aitab vähendada substraadi lagunemist ja säilitada stabiilsema komponendi pinna korduvate protsessitsüklite jooksul.

Täppistöötlus ja kohandamine:Õõnestõstetihvtid nõuavad välisläbimõõdu, siseläbimõõdu, seina paksuse, pikkuse ja kontsentrilisuse täpset juhtimist. VETEK ühendab CNC täppistöötluse CVD katmisprotsessidega, et valmistada keerukaid pooljuhtkomponente vastavalt kliendi joonistele. Tõstetihvte saab valmistada vastavalt:

• Klientide joonised

• Näidiskomponendid

• Mõõtmete spetsifikatsioonid

• Nõutav katte paksus

• Nõutav grafiidi klass

• Protsessi spetsiifilised nõuded

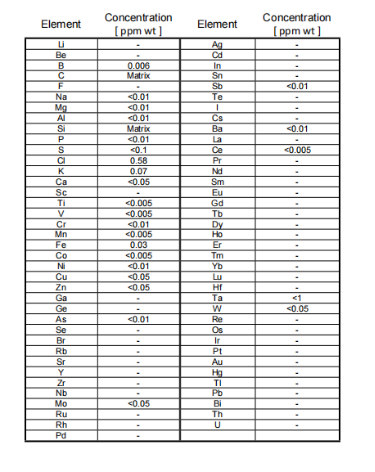

Joonis 4: CVD ränikarbiidkatte GDMS puhtuse katsearuanne

VI. Tüüpilised rakendused

Räni epitaksia:Tõstetihvte kasutatakse vahvlite tõstmiseks, positsioneerimiseks ja ülekandmiseks epitaksiseadmetes. VETEKi olemasolev toode AMAT 0200-03201 on spetsiaalselt paigutatud 300 mm räni epitaksirakenduste jaoks.

Vahvlite käitlemise süsteemid:Tõstetihvtid võivad toimida täppisplaatide käsitsemise komponentidena rakendustes, mis nõuavad stabiilsust kõrgel temperatuuril, mõõtmete täpsust ja saastetõrjet. Õõnsa torukujulise korpusega vahvlitõstetihvtid võivad tõhusalt minimeerida kohalikku soojuskadu, vähendades seeläbi kõrge temperatuuriga protsessides (nagu epitaksiaalne kasv või lõõmutamine) vahvli tagaküljel tavaliselt esinevaid tihvtide jälgi. Tõstetihvti korpuse sisse õõnsa õõnsuse moodustamine vähendab termilist massi ja parandab vahvli temperatuuri ühtlust.

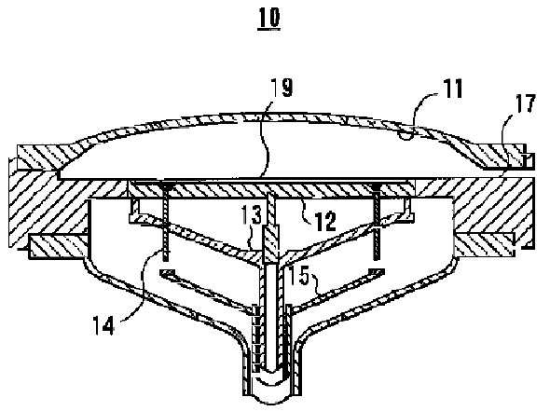

Joonis 5: Skeem põhimõttest, mille abil õõnsad tõstetihvtid vähendavad soojusmassi ja parandavad vahvli temperatuuri ühtlust

Pooljuhtprotsessi seadmed:Kliendi jooniste ja näidiste põhjal saab sarnaseid grafiit + CVD ränikarbiidi komponente välja töötada ka teistele pooljuhtseadmete platvormidele. VETEKi pooljuhtide tooteportfell hõlmab räni-, ränikarbiidi-, MOCVD-, RTP/RTA-, söövitus- ja muid pooljuhtprotsesse.



VII. Tootmisprotsess: peamised juhtsõlmed protsessi kavandamisest kvaliteedikontrolli ja tarnimiseni

AMAT õõnestõstetihvtide tootmine hõlmab mitmeid kriitilisi etappe, millest igaüks mõjutab otseselt lõpptoote töökindlust ja vahvlite saagist:

1. Grafiitmaterjali valik— Valige sobiv kõrge puhtusastmega grafiidi klass (SGL Carbon või Toyo Tanso jne) vastavalt kliendi mõõtmete, soojusliku jõudluse ja puhtuse nõuetele.

2. Täpne CNC töötlemine— Töötle grafiiditoorik vajaliku õõnesgeomeetriaga. Erilist tähelepanu pööratakse siseläbimõõdule, välisläbimõõdule, seina paksusele, pikkusele ja kontsentrilisusele.

3. Pinna ettevalmistamine— Töödeldud grafiitkomponent läbib enne CVD-katmist puhastamise ja pinna ettevalmistamise.

4. CVD ränikarbiidkate— Kandke grafiidist aluspinnale tihe CVD ränikarbiidi kiht. Standardne katte paksus on ligikaudu 100±20 μm, katte puhtusastmega 6N vastavalt valitud spetsifikatsioonile.

5. Sisepinna katmine (oluline tehniline samm)— Õõnestõstetihvtide puhul on sisesein hoolikalt töödeldud, et saavutada stabiilne ränikarbiidist katmine. Gaasivooluvälja simulatsiooni optimeerimise ja sadestamistemperatuuri täpse välja juhtimisega tagatakse ühtlane katte paksus pordist ava sügavale sisemusse, kindel liimimine ja standarditele vastav sisemise ava puhtus.

6. Ülevaatus — Valmis komponente kontrollitakse enne saatmist mõõtmete täpsuse, katte seisukorra ja muude kliendi määratud nõuete osas.

VETEKi tootmisvõimalused hõlmavad puhastamist, CNC-töötlust, CVD-katmist ja kontrolli, pakkudes integreeritud tootmisahelat pooljuhtide süsinikupõhistele komponentidele.

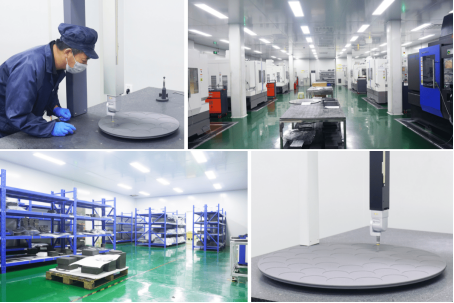

Joonis 6: VETEK pooljuhtmaterjalide tootmine ja täppistöötluse alus

VIII. Näidis tarneaeg

Tüüpiline kohandatud AMAT õõnestõstetihvti näidiste tarneaeg on umbes 20 päeva. Tegelik tarneaeg võib varieeruda sõltuvalt joonise keerukusest, materjali valikust, katmisnõuetest, kogusest ja kontrollinõuetest. Korduvate tellimuste või juba kvalifitseeritud toodete puhul saab tootmisgraafikud eraldi kokku leppida vastavalt kliendi prognoosidele ja vajalikele tarnekuupäevadele.

Joonis 7: VETEK AMAT õõnestõstetihvtidega toote pakend



IX. Miks valida VETEKi AMAT õõnsad tõstetihvtid?

VETEK integreerib grafiitmaterjali hankimise, täppistöötluse, CVD ränikarbiidkatte ja pooljuhtkomponentide valmistamise integreeritud tootmisprotsessi. Peamised võimalused hõlmavad järgmist:

• Kõrge puhtusastmega grafiidist substraat (SGL Carbon / Toyo Tanso jne)

• CVD ränikarbiidkatte puhtus 6N

• Standardkatte paksus 100±20 μm

• Õõneskonstruktsioonide töötlemine

• Siseseina CVD ränikarbiidkate (südamiku eristusvõime)

• Täpne CNC töötlemine

• AMAT-ühilduvad vahvlitõstetihvtide lahendused

• Proovi võtmise aeg on umbes 20 päeva

VETEK hõlmab CVD-seadmete arendamise, CVD-protsesside arendamise, CNC-täppistöötluse ja puhastamise täielikku tehnilist ahelat, mida toetavad spetsiaalsed teadus- ja arenduskeskused ning pooljuhtmaterjalide tootmisrajatised.

X. Korduma kippuvad küsimused (KKK)

K1: Mis on VETEK AMAT õõnestõstetihvtide standardne CVD ränikarbiidi katte paksus?

Standardne katte paksus on ligikaudu 100±20 μm. Konkreetset paksust saab reguleerida vastavalt kliendi joonistele ja protsessi nõuetele.

Q2: Millise puhtuse taseme saab CVD ränikarbiidkattega saavutada?

Sõltuvalt valitud spetsifikatsioonist on katte puhtus ligikaudu 6N (99,99995%). VETEKi CVD ränikarbiidi platvorm töötab regulaarselt 6N–7N tasemel.

K3: Miks on õõnsate tõstetihvtide jaoks siseseina kate kriitiline?

Sisegeomeetriat on raske ühtlaselt katta. Kvaliteetne siseseina ränikarbiidi kate takistab grafiidist substraadi kokkupuudet kõrge temperatuuriga, keemiliselt aktiivse protsessi keskkonnaga ning on pikaajalise töökindluse peamine eristav tegur. Siseseina katte ühtlus on otseselt seotud sisemise ava puhtusega ja vahvlite saagisega.

Q4: Kas VETEK saab toota vastavalt minu OEM-i joonistele või näidistele?

Jah. VETEK saab toota vastavalt kliendi joonistele, OEM-osa numbritele (nt AMAT 0200-03201), näidiskomponentidele, mõõtmete spetsifikatsioonidele, nõutavale grafiidiklassile ja kattenõuetele.

Q5: milline on tüüpiline proovi esitamise aeg?

Tüüpiline proovide võtmise aeg on umbes 20 päeva. Tegelik tarne sõltub joonise keerukusest, materjali valikust, katte nõuetest, kogusest ja kontrollivajadustest.

XI. Kokkuvõte

Kuigi AMAT õõnestõstetihvt on suhteliselt väike pooljuhtkomponent, pole selle tootmisnõuded kaugeltki lihtsad. Õhukese seina geomeetria, ranged kontsentrilisuse nõuded, kõrgel temperatuuril töötamine, saastumise kontroll ja sisepinna katte kombinatsioon muudavad selle pooljuhtprotsesside komponendiks.

VETEKi praegune lahendus kasutab kõrge puhtusastmega grafiiti CVD ränikarbiidi kattega, mis ühendab grafiidi töödeldavuse ja termilised omadused CVD ränikarbiidi kõrge puhtuse, keemilise vastupidavuse ja kõrge temperatuuri stabiilsusega. Standardse katte paksusega 100±20 μm, puhtusega kuni 6N, SGL-i ja Toyo Tanso grafiitmaterjalide valikutega ning siseseina katmise võimalusega saab VETEK pakkuda kohandatud AMAT õõnestõstetihvtide lahendusi pooljuhtplaatide käsitsemiseks ja räni epitaksia rakendusteks.

Klientidele, kes otsivad alternatiivseid tarnijaidAMAT 0200-03201 õõnsad vahvlitõstetihvtid,võimuud ränikarbiidiga kaetud grafiidist pooljuhtkomponendid,VETEK saab hinnata jooniseid või näidiseid ning pakkuda kohandatud tootmislahendusi.
