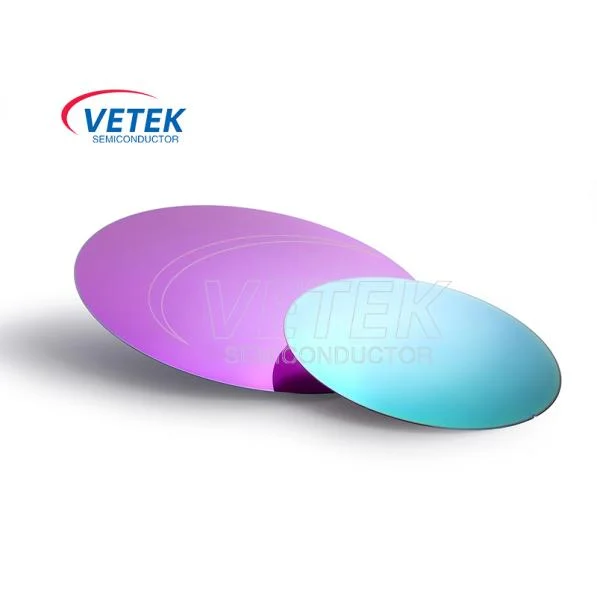

Räni isolaatori vahvlil

TööpõhimõteSee pooljuht'OnRäni isolaatori vahvliltugineb peamiselt selle ainulaadsetele struktuuridele ja materiaalsetele omadustele. Ja Soi vahvlikKoosneb kolmest kihist: ülemine kiht on ühekristalliline räniseadme kiht, keskosa on isoleeriva maetud oksiidi (kasti) kiht ja alumine kiht on toetav räni substraat.

Räni struktuur isolaatori vahvlitel (SOI)

Isolatsioonikihi moodustumine: Räni isolaatori vahvlil toodetakse tavaliselt Smart Cut ™ tehnoloogia või Simoxi (eraldamine implanteeritud hapniku abil) tehnoloogia abil. Smart Cut ™ tehnoloogia süstib vesinikuioonid räni vahvlisse, moodustades mullikihi, ja seejärel seob vesiniku süstitud vahvli toetava ränigavahvl.

Pärast kuumtöötlust jaguneb vesiniku süstitud vahvel mulli kihist, moodustades SOI struktuuri.Simoxi tehnoloogiaImplantaadid kõrge energiaga hapnikuioonid räni vahvlitesse, moodustades kõrgetel temperatuuridel ränioksiidikihi.

Vähendage parasiitmahtuvust: Kasti kihtRäni karbiidi vahvelIsoleerib tõhusalt seadme kihti ja baas räni, vähendades märkimisväärseltG Parasiitne mahtuvus. See isolatsioon vähendab energiatarbimist ning suurendab seadme kiirust ja jõudlust.

Vältige riivide efekte.Soi vahvlikon täielikult isoleeritud, vältides riiv-up-efekti traditsioonilistes CMOS-i struktuurides. See võimaldabvahvli soi toodetakse suurema kiirusega.

Söövitusfunktsioon:ühekristallide räniseadme kihtSOI vahvli kasti kihi struktuur hõlbustab MEMS -i ja optoelektrooniliste seadmete tootmist, pakkudes suurepärase söövitusfunktsiooni.

Nende omaduste kauduRäni isolaatori vahvlilmängib olulist rolli pooljuhtide töötlemisel ja soodustab integreeritud vooluringi (IC) pidevat arengutmikroelektromehaanilised süsteemid (MEMS)Tööstus. Ootame siiralt teiega täiendavat suhtlemist ja koostööd.

200 mm SOL vahvlite spetsifikatsiooniparameeter:

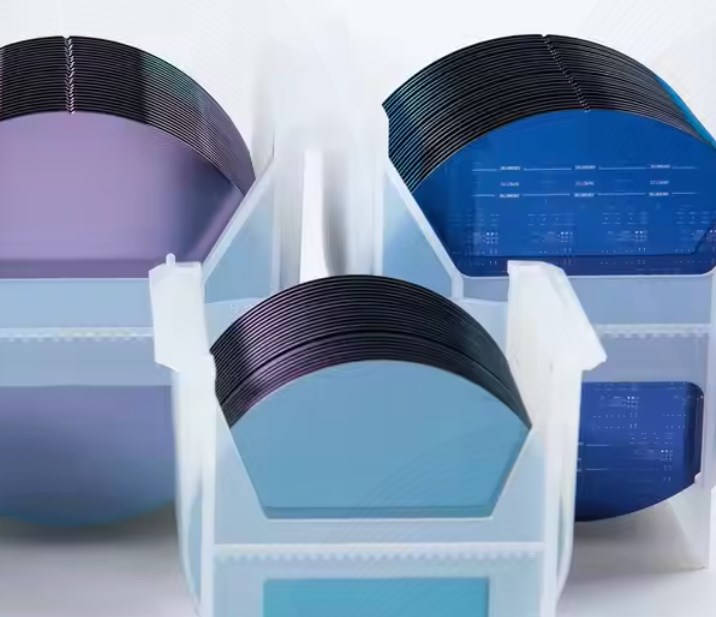

Räni isolaatori vahvlite tootmispoodides:
