Poolkuu LPE reaktsioonikambri jaoks

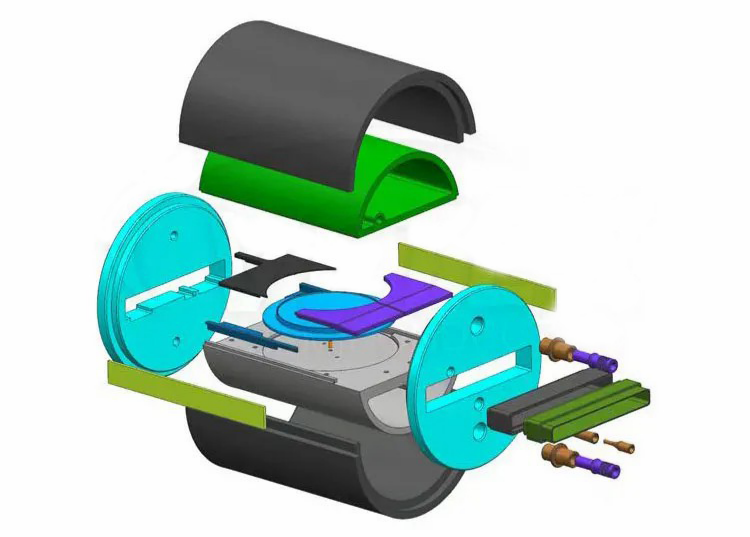

Mis on poolkuu LPE reaktsioonikambris?

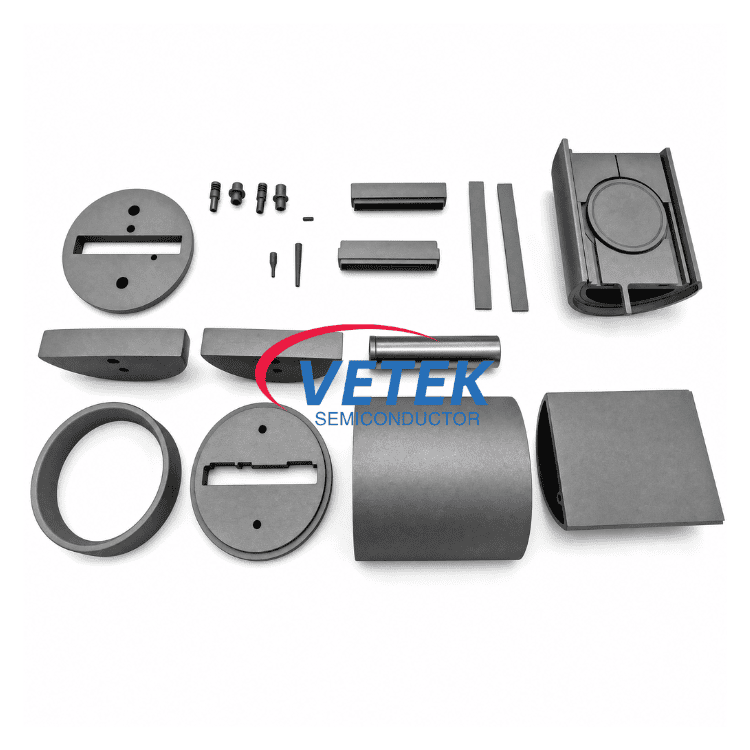

Paljudes LPE horisontaalsetes reaktorites on Halfmoon osa sisekambri komplektist. Erinevad seadmete tootjad võivad kasutada veidi erinevaid struktuure, kuid funktsioon on üldiselt sarnane. Komponent on tavaliselt jagatud ülemiseks ja alumiseks osaks:

• Ülemine poolkuu:Ülemine osa töötab peamiselt tugistruktuurina reaktori sees. Kuna see püsib pikka aega kõrge temperatuuriga protsessitsooni lähedal, peab materjal püsima stabiilsena ilma ilmse deformatsioonita pärast korduvaid termotsükleid. Teine oluline punkt on keemiline stabiilsus. SiC epitakseerimise ajal sisaldab kambri keskkond reaktiivseid gaase, mistõttu tuleb grafiidipinda korralikult kaitsta.
• Alumine poolkuu:Alumine osa on ühendatud kvartstoru ala ja pöörleva sõlme lähedal. See osaleb gaasi sisestamises ja mehaanilises toetamises epitaksiaalse kasvu ajal. Võrreldes tavaliste grafiidist konstruktsiooniosadega on alumisel poolkuul reaktori töö ajal pideva kuumutamise ja jahutamise tõttu tavaliselt kõrgemad nõuded oksüdatsioonikindluse ja termilise šoki stabiilsuse osas.

VETEK Poolkuu põhiomadused LPE reaktsioonikambri jaoks

1. Kõrge puhtusastmega grafiitpõhimik

Alusmaterjaliks on kõrge puhtusastmega grafiit, mis sobib pooljuhtprotsesside keskkondadesse. Materjali puhtus on SiC epitaksis oluline, kuna metalliline saastumine võib mõjutada kristallide kasvu stabiilsust ja kile kvaliteeti. VETEK kasutab selle rakenduse jaoks puhastatud grafiitmaterjale, mille lisandite tase on kontrollitud.

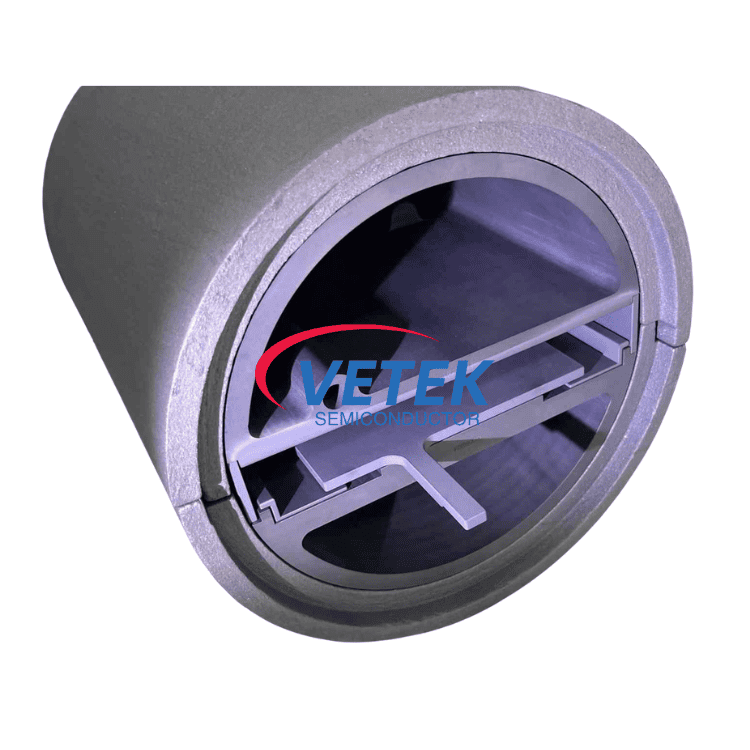

2. Täiustatud CVD SiC & TaC kate

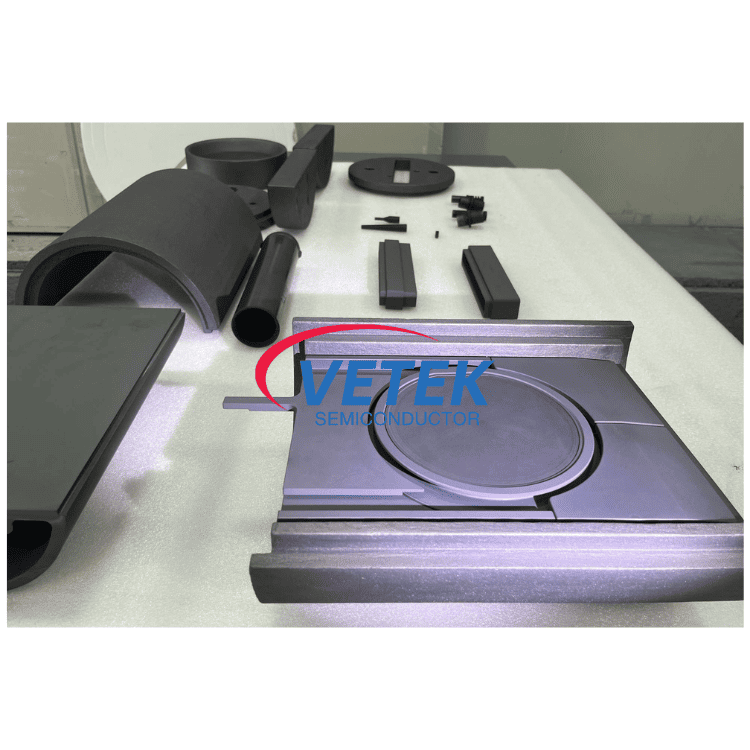

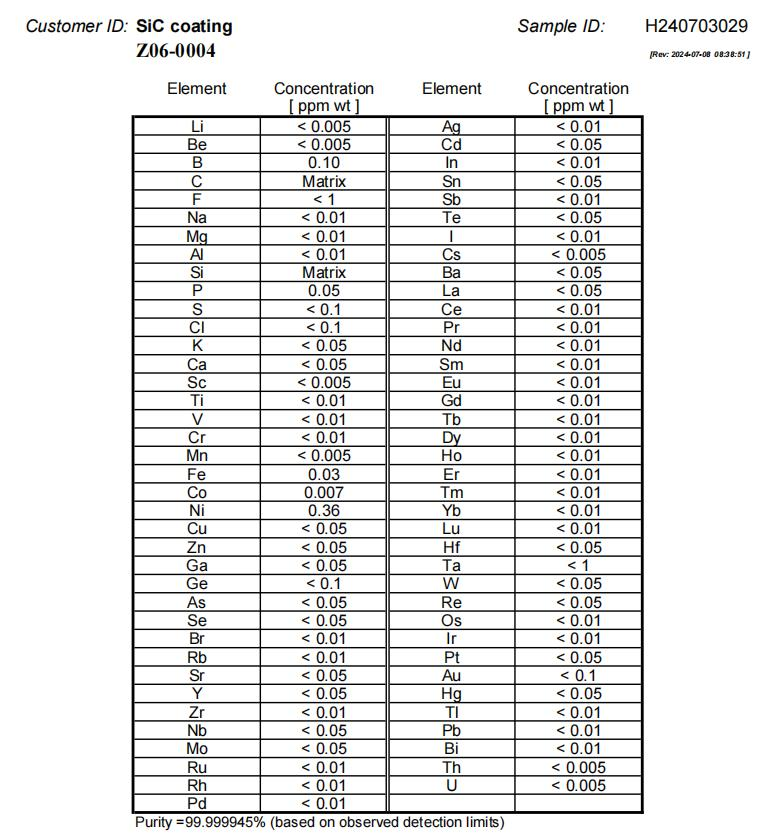

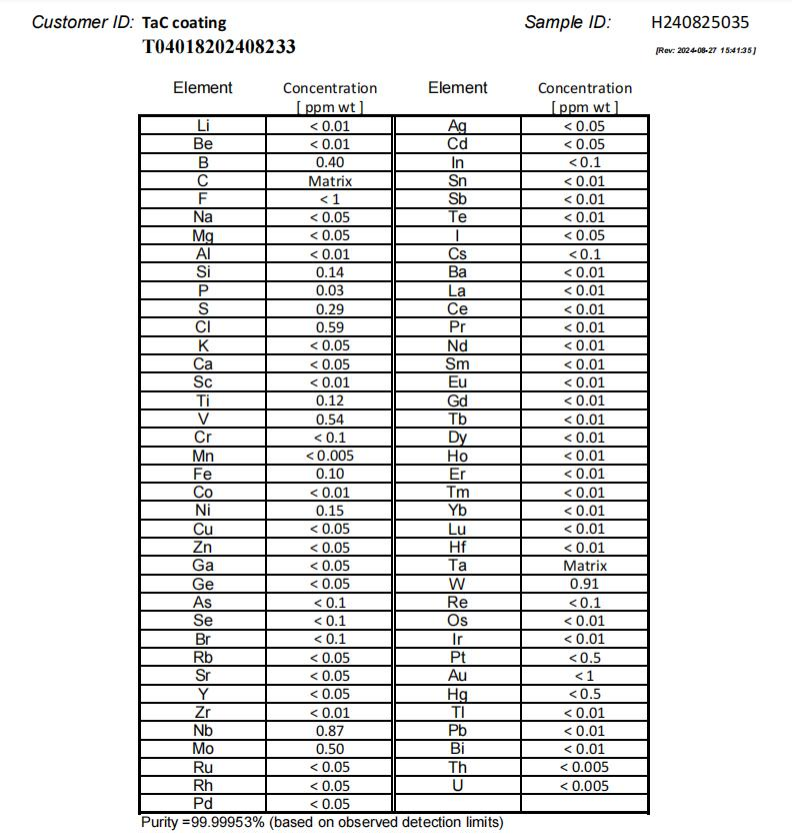

Enamik Halfmoon komponente on kaetud CVD SiC-ga, et parandada pinnakaitset kõrge temperatuuriga protsessi tingimustes. Nõudlikumate keskkondade jaoks on saadaval ka TaC kate. Kaetud struktuuride tüüpilised eelised on järgmised:

• parem vastupidavus korrodeerivatele protsessigaasidele
• väiksem osakeste teke
• paranenud pinna vastupidavus
• parem stabiilsus termotsükli ajal

Praktikas sõltub katte valik tavaliselt reaktori temperatuurist, protsessi keemiast ja eeldatavast kasutuseast.

3. Suurepärane termiline stabiilsus

Kõrge temperatuuriga pooljuhtide töötlemise keskkondade jaoks loodud VETEK Halfmoon säilitab mõõtmete stabiilsuse ja struktuurse terviklikkuse pika epitaksiaaltsükli ajal, muutes selle väga sobivaks LPE- ja MOCVD-seadmete jaoks.

4. CNC täppistöötlus

VETEKil on täiustatud CNC täppistöötluse võimalused koos mikronitaseme mõõtmete juhtimisega, mis tagab suurepärase ühilduvuse keeruliste LPE reaktoristruktuuride ja kohandatud seadmenõuetega.

5. Pikk kasutusiga

Optimeeritud katte adhesioonitehnoloogia ja kõrge puhtusastmega materjalide töötlemise kaudu näitavad VETEK Halfmoon komponendid suurepärast vastupidavust korduva termilise tsükli ja söövitavate protsessigaaside korral, vähendades hooldussagedust ja kogu kasutuskulusid.

Tehnilised eelised

Rakendused

VETEK Poolkuu for LPE reaktsioonikambrit kasutatakse laialdaselt:

• Ränikarbiidi (SiC) epitaksisüsteemid

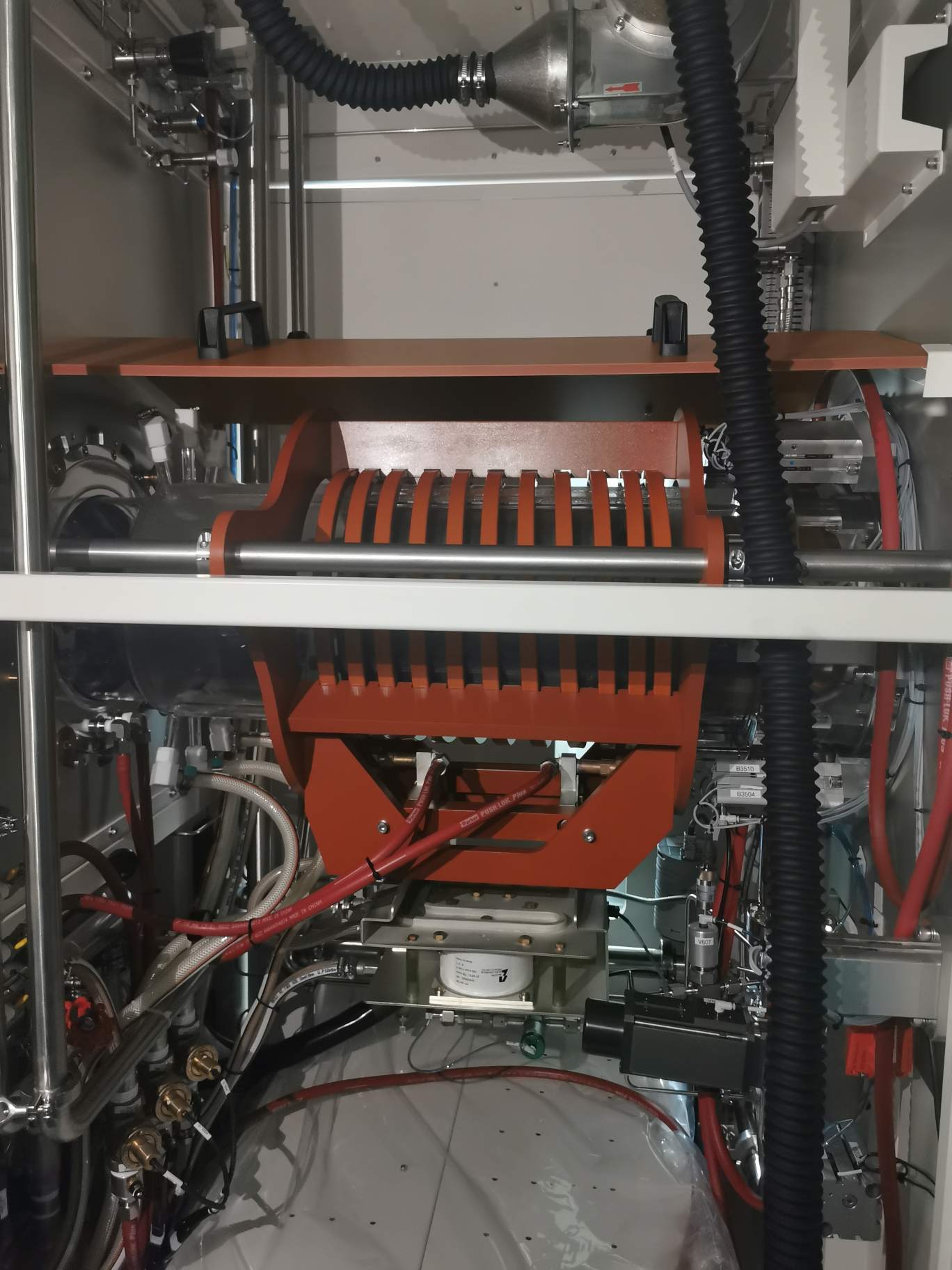

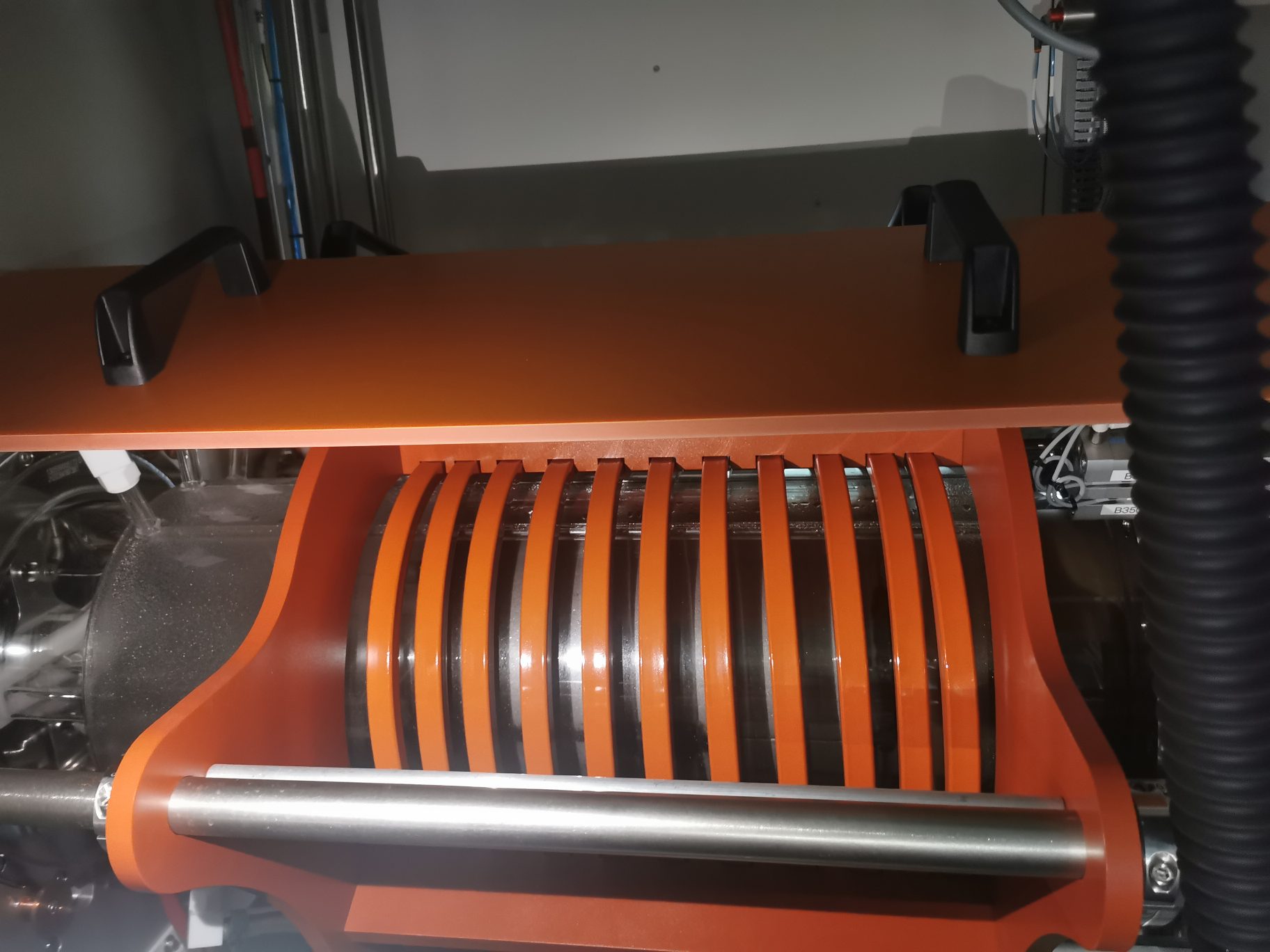

• LPE horisontaalsed reaktorid
• Pooljuhtide epitaksiaalse kasvu seadmed
• Kõrge temperatuuriga CVD protsessikambrid
• Täiustatud pooljuhtide soojusväljasüsteemid
• SiC kristallide kasvusüsteemid
• Kolmanda põlvkonna pooljuhtide tootmine

Meie tooted ühilduvad mitme tööstuse tavaseadmete platvormidega ja neid saab kohandada vastavalt kliendi joonistele või reaktori spetsifikatsioonidele.

Miks valida VETEK Semiconductor?

VETEK Semiconductor on aastaid keskendunud pooljuhtgrafiidi komponentidele ja kattetehnoloogiatele. Alates 2016. aastast on ettevõte jätkanud oma võimete arendamist puhastustöötlemise, grafiidi täppistöötluse ja pooljuhtide rakenduste CVD-katte tootmise valdkonnas.

VETEKi võimalused:

• Kogemus SiC epitaksikomponentide ja reaktori osadega
• Ettevõttesisene CVD SiC ja TaC pinnakatete tootmine
• Pooljuhtide tasemel materjali puhastamise kontroll
• Eritellimusel valmistamine jooniste või näidiste alusel
• Stabiilne tootmisvõimsus partiitellimuste jaoks
• Grafiitvildi ja termovälja materjalide tarnimine
• ISO9001 kvaliteedijuhtimissüsteem
• Tehniline tugi välismaistele klientidele

KKK

(1) Mis on Halfmoon funktsioon LPE reaktoris?

Halfmoon komponent toetab gaasivoolu juhtimist, kambri struktuuri integreerimist, temperatuuri juhtimist ja sustseptori pöörlemist epitaksiaalses reaktsioonikambris.

(2) Kas Poolkuu on vahvliga otseses kontaktis?

Tavaliselt ei. Enamikus LPE reaktoristruktuurides jääb Halfmoon pigem kambrisõlme ümber, mitte ei puuduta otse vahvlit.

(3) Miks kasutada pinnal SiC või TaC katet?

Kate on peamiselt kaitseks. SiC epitaksimise ajal puutuvad grafiidiosad pikka aega kokku kõrge temperatuuri ja reaktiivsete gaasidega. Kate aitab parandada oksüdatsioonikindlust ning vähendab pinna kulumist ja osakeste teket.

(4) Kas osa saab kohandada?

Jah. Enamik Halfmoon osi valmistatakse tegelikult reaktori konstruktsiooni ja kliendi jooniste järgi, sest mõõtmed ja paigaldusdetailid on sageli seadmeplatvormidel erinevad.
